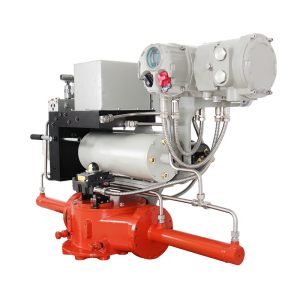

Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 описание
Электрогидравлический умный привод для клапанов серии BJ/BZ15-Y1 — это ключевое устройство управления, и оно занимает минимум места. Привод не требует внешней гидростанции, а также монтируется под любым углом. Операторы настраивают его через ИК-установщик или ручной регулятор, и при этом корпус вскрывать не нужно. Встроенный ЖК-дисплей показывает позицию и настройки, а также отображает ошибки. Это значительно упрощает диагностику, и таким образом устройство сочетает компактность, удобство и стабильность. Поэтому привод идеально подходит для сложных условий и демонстрирует высокую эффективность.
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 обеспечивает крутящий момент 3–250 кН·м, а версия BZ-Y1, кроме того, развивает усилие 25–1250 кН. Благодаря этому привод предлагает оптимальные решения и широко применяется в энергетике. Его также используют в нефтяной и химической промышленности, и при этом он легко адаптируется к разным задачам. Конструкция не требует сложного обслуживания, и, кроме того, привод надежно работает в интенсивном режиме. Это значительно снижает риски простоев и повышает общую эффективность систем.
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 объединяет четыре ключевых модуля, а именно гидропривод, ручной насос, источник давления и блок управления. Следовательно, достигается полная интеграция механики, электроники и гидравлики. Привод подходит для всех типов клапанов, и при этом его фланцы соответствуют ISO5210:2017, но также доступны нестандартные исполнения. Корпус имеет защиту IP65 и предлагает разные способы монтажа. Кроме того, взрывозащищенные версии безопасно работают в зонах 1/2 с газами IIA/IIB, что обеспечивает высокий уровень безопасности.
Технические характеристики
Умный электрогидравлический привод клапана характеристики
1. Матричный ЖК-дисплей
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 оснащен высокочувствительным матричным дисплеем. Он отображает положение клапана с точностью 0,1%, и его меню полностью на русском языке. Система показывает ошибки на английском или китайском, и при этом яркие светодиоды указывают крайние положения. Красный свет означает полное закрытие, а зеленый сигнализирует об открытии. Светодиоды мигают во время движения, и таким образом текущий статус всегда понятен.
2. Неинвазивный дизайн и неоткрытая отладка
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 использует неинвазивную конструкцию, и магнитный регулятор работает с датчиком Холла. Сквозной вал не требуется, и поэтому операторы настраивают параметры через ИК-пульт. Можно также использовать ручной регулятор, и при этом открывать электроотсек не нужно. Пыль и влага не попадают внутрь, и в итоге электроника работает надежнее.
3. Интегрированная компактная конструкция
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 имеет встроенный источник давления и отличается компактными размерами. Ему не нужны внешние гидролинии, и поэтому для работы достаточно подключить питание. Управляющий сигнал сразу готов к использованию, и в итоге монтаж занимает минимум времени.
4. Модульная конструкция для удобной компоновки
Гидравлика, электроника и исполнительный механизм используют модульную конструкцию. Система легко адаптируется под разные задачи, и также можно комбинировать компоненты. Это позволяет создавать специальные версии, и в итоге привод эффективно работает в любых условиях.
5. Множественные режимы управления
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 поддерживает ручное управление на месте и дистанционное дискретное управление. Он также предлагает дистанционное аналоговое управление и ESD-управление. Кроме того, доступно управление по промышленной шине, а также двухпроводное управление и интервальный режим работы.
6. Индикация состояния не теряется в случае отключения питания
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 оснащен гидроаккумулятором, и при отключении питания он обеспечивает аварийное действие. Система выполняет открытие, закрытие или удержание позиции согласно настройкам.
7. Функция свободного хода
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 предотвращает засорение гидролиний, и если клапан долго стоит открытым, то система автоматически запускает цикл. Устройство перемещается до 90-100% открытия, и затем возвращается в исходную позицию. Этот процесс происходит без внешних команд, и поэтому масло постоянно циркулирует в системе.
8. Полный набор защитных функций
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 обеспечивает защиту от превышения пределов положения и перегрузки крутящего момента. Он также защищает мотор от перетоков и автоматически регулирует фазный порядок. Кроме того, есть защита от мгновенного реверса и обрыва фаз. Защита от заедания клапана, перегрева мотора и изоляции дополнительно повышает надежность и безопасность.
9. Датчик положения с абсолютным кодированием
Умный электрогидравлический привод для клапанов серии BJ/BZ15-Y1 использует запатентованный абсолютный энкодер, и этот датчик работает без механического контакта. Ему не нужны батарейки, и поэтому позиция клапана всегда точна. Система служит десятилетиями, и в итоге надежность возрастает в разы.
10. Индикация состояния не теряется в случае отключения питания
Привод оснащен двухстабильными выходными контактами, и их настраивают на месте. Эти контакты отображают статус работы и фиксируют крайние положения. Они также сигнализируют о перегрузках и указывают промежуточные позиции. Состояние сохраняется без питания, и таким образом оператор контролирует процесс. В итоге безопасность системы значительно возрастает.
Модели и технические характеристики поворотных гидравлических приводов серии BJ15-Y1
Модели и технические характеристики прямоходных гидравлических приводов серии BZ15-Y1

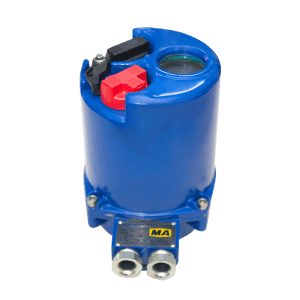

Связанный продукт: Взрывозащищенный электропривод клапана серии QBY
