Описание
Базовый четвертоборотный электропривод для клапана описание
Базовый четвертоборотный электропривод для клапана серии BJ-Q1 предназначены для 90° поворотов: шаровые, бабочковые клапаны, среднеразмерное вращающееся оборудование. Как надежные частичные приводы, они адаптируются к разным системам и условиям. Интегрированный механизм обеспечивает компактность и стройность. Их аварийное ручное управление переключается автоматически, без регулировки. Благодаря высоким IP-рейтингам они предлагают два варианта: разрядный и регулируемый.
Установка
Базовый четвертоборотный электропривод для клапана серии BJ-Q1 может устанавливаться в любой позиции. Однако важно, чтобы мотор стоял горизонтально, когда возможно. Для оптимальной смазки, пусконаладки, обслуживания и ручного управления рекомендуют, чтобы крышка электрооболочки смотрела горизонтально или вертикально вверх.
Правила подключения продукции
Откройте клапан электропривода рукояткой до 50%. Нажмите кнопку OPEN/CLOSE, проверьте, совпадает ли направление вращения с индикацией. Если нет, сразу нажмите STOP, отключите трехфазное питание, поменяйте любые две фазы соединений.
технические характеристики
Базовый четвертоборотный электропривод для клапана Регулировка
- Поворотите рукоятку, чтобы клапан электропривода был “полностью закрытым”. Разрежьте винт на выходном валуе, поверните закрывающую камеру по часовой стрелке, пока она не нажмет микропереключатель закрытия, затем затяните винт.
- Поворотите рукоятку, чтобы клапан электропривода был “полностью открытым”. Разрежьте винт на выходном валуе, поверните открывающую камеру против часовой стрелки, пока она не нажмет микропереключатель открытия, затем затяните винт.
- Open and close the valve manually or electrically. Then check whether the opening or closing of the valve meets the requirements. If not, make fine adjustments according to the above steps until you meet the requirements.

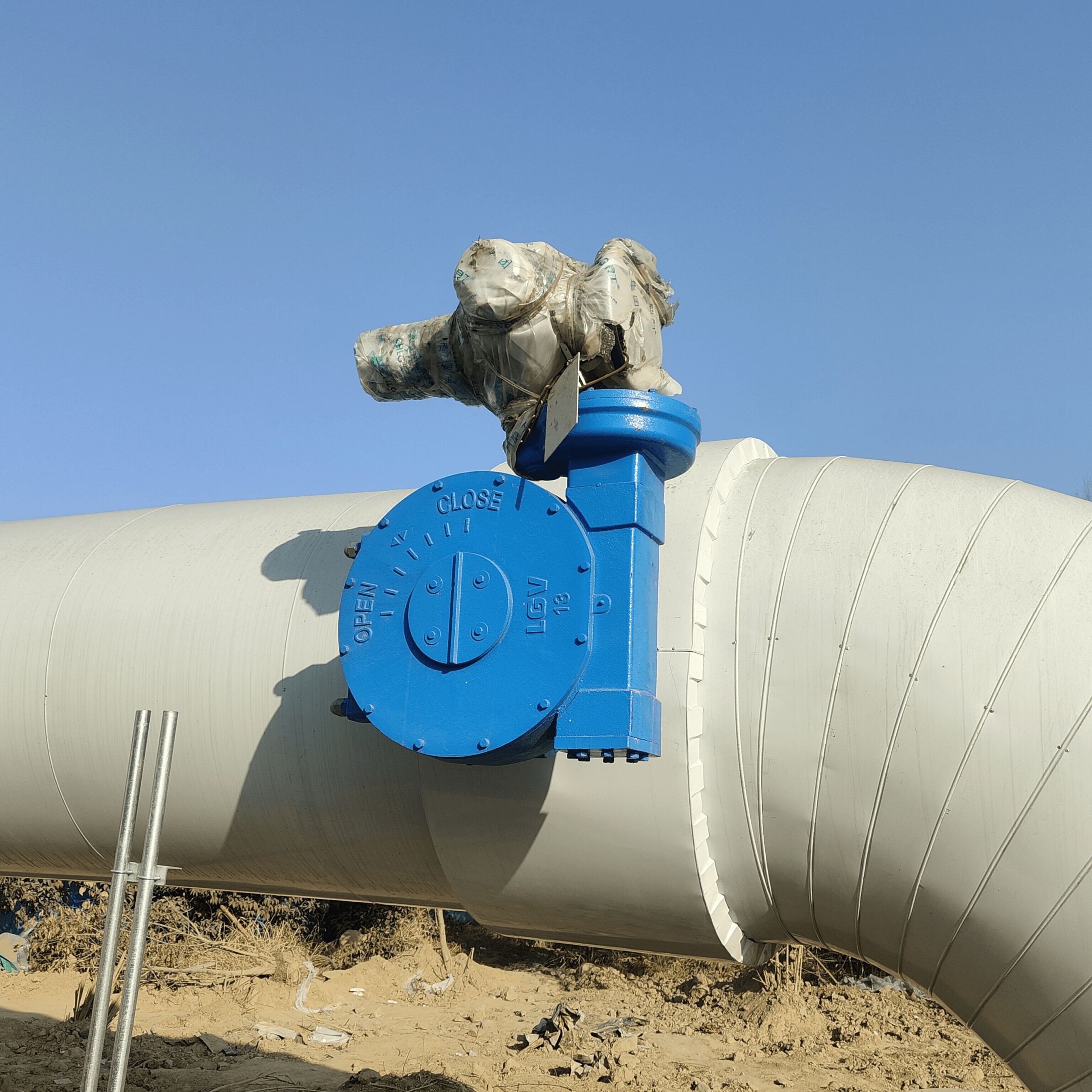

Полевое применение
Примечание
Базовый четвертоборотный электропривод для клапана работает при сильном промышленном токе. При работе некоторые открытые части заряжены, другие двигаются — это опасно. Поэтому снятие крышек без разрешения, неразумное использование, неправильная эксплуатация могут привести к травмам или повреждению оборудования.
Чтобы обеспечить безопасность электроприводов клапанов, запомните: Только квалифицированные сотрудники могут использовать эти машины. Когда они работают с ними, им должны дать инструкции или документы, чтобы действовать по требованиям. Также проверьте, правильны ли входное напряжение, частота и контакты проводки. Например, производитель не несет ответственности за ремонт двигателя от неправильной фазы или напряжения. Обязательно защищайте ввод проводки от воды; иначе вода повредит привод. Кроме того, производитель не несет ответственности за неправильные доработки или обслуживание электроприводов.
Базовый четвертоборотный электропривод для клапана: гарантия производителя не распространяется на его неправильное использование, неверную установку. Также она не покрывает коррозию, части от других производителей. Аналогично, не включаются несанкционированные доработки или ремонт его вручную.
Если клапан редко работает, нужно регулярно проверять, обслуживать и эксплуатировать его. Рекомендуется делать это раз в месяц, а длительность не должна превышать 10 минут.
