Описание

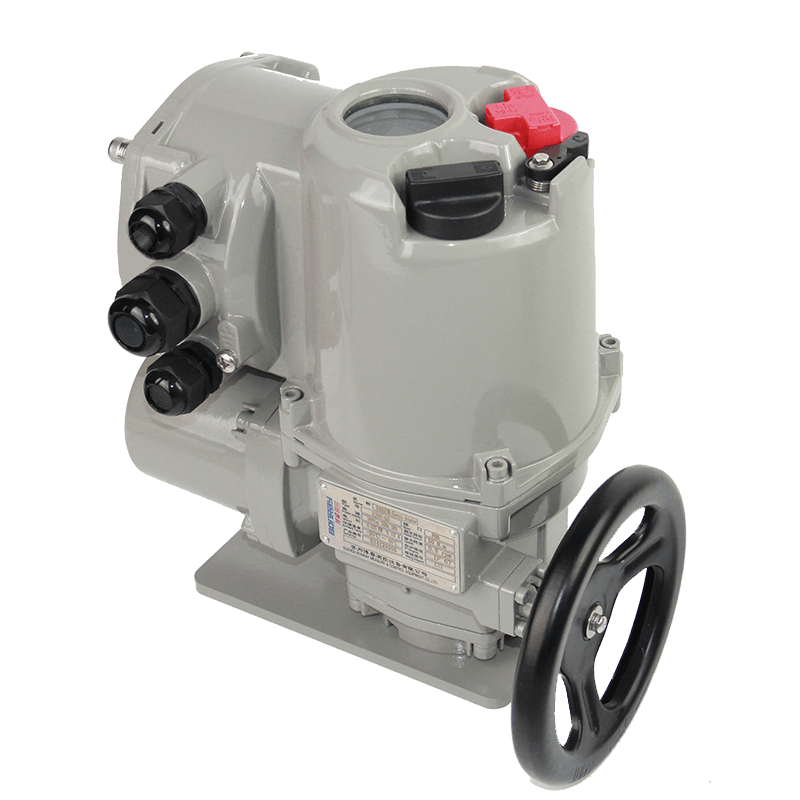

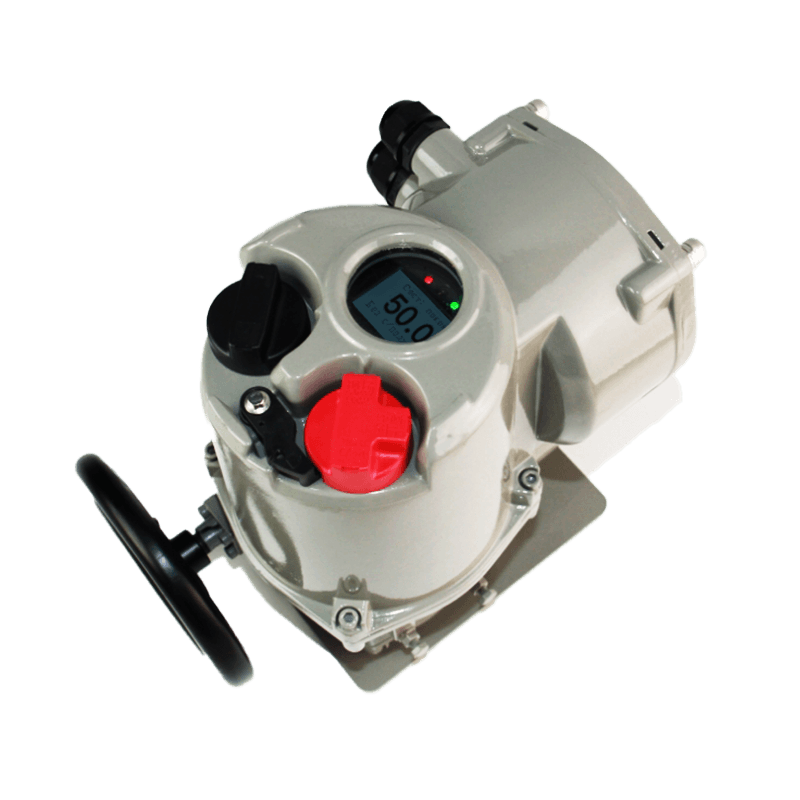

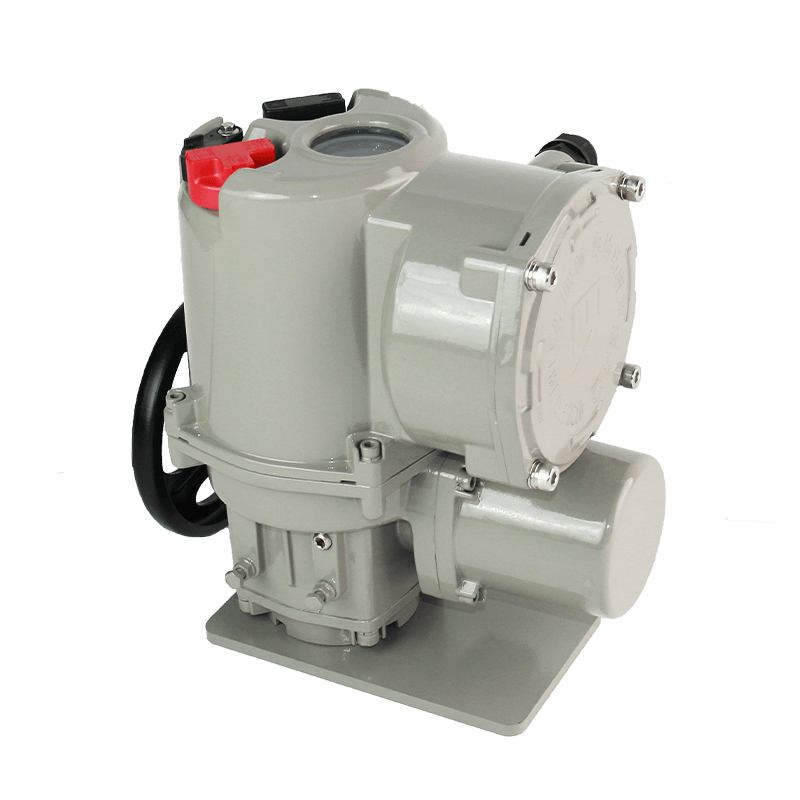

Поворотный электропривод для регулирующих клапанов серии BJ90-Q3 описание
Поворотный электропривод для регулирующих клапанов серии BJ90-Q3 — это важное полевое устройство, и его корпус выполнен из алюминиевого сплава. Поэтому привод компактен и легок, но при этом он работает очень надежно и стабильно. Кроме того, он имеет эстетичный вид, а также позволяет быстро настраивать и проверять параметры. Более того, вы можете запрашивать данные неинвазивно, и для этого используется отдельный настройщик или локальный рычаг. Электроприводы оснащены точечно-матричными ЖК-дисплеями, которые показывают позицию хода и настройки пределов. Кроме того, дисплей отображает статус и аварии, причем использует китайский язык, цифры и графику. Привод удовлетворяет потребности в крутящем моменте, и его диапазон составляет от 50 до 5000 Н·м. Помимо этого, он предлагает оптимальные решения и поэтому находит широкое применение. Его активно используют в электрогенерации, а также в нефтяной и химической отраслях. Кроме того, он применяется в металлургии и других сферах, и в итоге идеально подходит для разных требований.

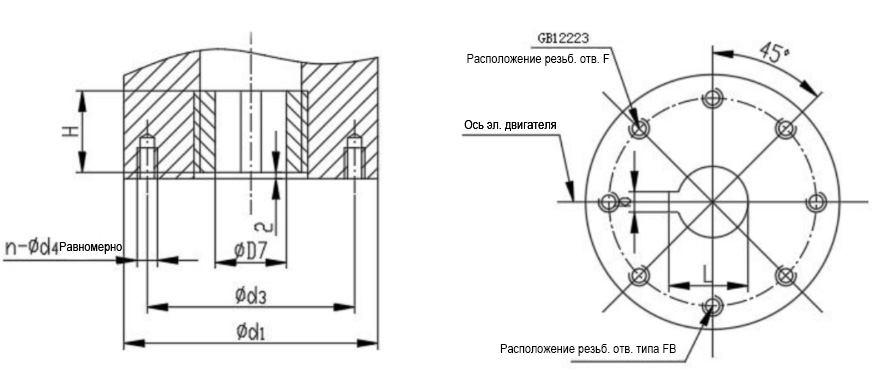

Поворотный электропривод для регулирующих клапанов серии BJ90-Q3 имеет фланец, который соответствует стандартам ISO5211:2017 и ГБ/T12223-2023. Кроме того, пользователи могут выбрать нестандартные фланцы, и это решает особые требования. Привод имеет взрывозащищенную коробку, поэтому он отлично подходит для улицы и суровых условий. Эта коробка обеспечивает защиту IP67, а уровень IP68 доступен в качестве опции. Более того, привод безопасно работает в зонах с газами IIA, IIB, T1-T4, и его дизайн хорошо подходит для зон 1 и 2. Тем временем пылезащищенные модели подходят для пыли ⅢA, ⅢB, T130°C, и поэтому они работают в зонах 21 и 22. Приводы также поддерживают протоколы Modbus и Profibus-DP, а также HART, Device Net и FF. Следовательно, пользователи получают гибкую шинную связь, и она удовлетворяет разные нужды.
Поворотный электропривод для регулирующих клапанов серии BJ90-Q3 имеет модификацию BJ-Q3F, и пользователи могут выбрать ее для суровых условий. Эта модель размещает электрические компоненты в независимом блоке B-F, и этот блок отделен от основного корпуса. Более того, такая конструкция обеспечивает дополнительную защиту, а управляющие сигналы передаются на большие расстояния. Следовательно, привод обеспечивает надежную работу, и это особенно важно при тяжелых внешних условиях.
Что такое поворотный электропривод для регулирующих клапанов?
Поворотный электропривод для регулирующих клапанов серии BJ90-Q3 в основном управляет поворотными клапанами. Конкретно, он работает с шаровыми, бабочковыми и пробковыми клапанами, а также применяется в промышленных системах управления. Основная его функция заключается в том, чтобы вращать золотники клапанов, но только в ограниченном диапазоне. Обычно этот диапазон составляет 0~100°, при этом модели серии BJ-Q3 дополнительно поддерживают регулировку ±5°. Важно отметить, что привод не вращает золотник на полные 360°. Вместо этого, именно такое частичное вращение позволяет точно контролировать открытие, закрытие клапана и, следовательно, поток жидкости. Таким образом, этот принцип работы делает интеллектуальные поворотные электроприводы идеальными для сценариев, которые требуют либо точного переключения, либо точного регулирования потока.
Поворотный электропривод для регулирующих клапанов серии BJ90-Q3 характеристики
1. Неинвазивная конструкция позволяет проводить отладку без вскрытия корпуса
Поворотный регулирующий электропривод для клапанов серии BJ40-Q3 имеет неинвазивный дизайн и, следовательно, облегчает работу на месте. Внутренние магнитные муфты и датчики холла обеспечивают работу рычагом и, таким образом, настройку параметров. Операторы могут использовать рычаг или инфракрасный программатор и, в итоге, не открывать электрическую крышку. Соответственно, пыль и влага блокируются, а надежность компонентов значительно повышается.
2. Двойное уплотнение и двойная защита корпуса
Поворотный регулирующий электропривод для клапанов серии BJ40-Q3 использует O-кольца и губчатые уплотнения и, поэтому, обеспечивает защиту IP67. Для повышения безопасности электрическая коробка имеет двойное уплотнение и, что важно, при монтаже герметичность сохраняется. В результате внутренние компоненты надежно защищены от влаги и загрязнений.
3. Одновременные ручные и электрические операции
Поворотный регулирующий электропривод для клапанов серии BJ40-Q3 позволяет работать вручную и электрически и, причем, одновременно. Этот инновационный дизайн исключает механизмы переключения и, следовательно, традиционные отказы систем. В итоге, надежность привода значительно повышается.
4. Несколько режимов управления электроприводом
Поворотный регулирующий электропривод для клапанов серии BJ40-Q3 предлагает локальный и удаленный контроль, а также ESD-управление. Кроме того, он поддерживает шинное и двухпроводное управление и, также, прерывистый режим работы.
5. Полный набор защитных функций
Поворотный регулирующий электропривод для клапанов серии BJ40-Q3 обеспечивает защиту от перегрузки и, кроме того, автоматически корректирует фазы. Он также защищает от реверса и обрыва фаз, а еще справляется с заеданием клапана. Более того, защита мотора и изоляция повышают надежность, и, аналогично, взрывозащита повышает безопасность.
6. Датчик положения с абсолютным кодированием
Поворотный регулирующий электропривод для клапанов серии BJ40-Q3 использует патентный кодировщик и, следовательно, обладает передовой технологией. Этот датчик применяет бесконтактное измерение и, поэтому, точно определяет положение клапана. Даже при потере питания положение сохраняется, и, таким образом, обеспечивается высокая надежность и долгий срок службы.
7. Индикация состояния не теряется в случае отключения питания
Поворотный регулирующий электропривод для клапанов серии BJ40-Q3 использует бистабильные контакты и, соответственно, показывает статус клапана. Они также демонстрируют режим работы и отслеживают положения, и, что важно, при потере питания индикация не меняется.
8. Самоблокирующая способность
Поворотный регулирующий электропривод для клапанов серии BJ40-Q3 имеет планетарный механизм, а значит, обладает самоблокировкой. Этот дизайн предотвращает обратное вращение и, кроме того, сохраняет положение при сбое. Таким образом, потеря сигнала или питания не вызывает вращения.
Технические характеристики

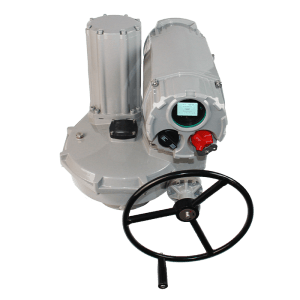

Связанный продукт: Электрический привод для клапана серии BD/BDM300-IIC
Электрический привод для клапана серии BD/BDM300-IIC — универсальный многооборотный интеллектуальный электропривод. Он проектируется для сложного регулирования промышленных процессов. Удовлетворяет нужды энергетики, нефти, химии и муниципальных проектов. Обеспечивает надежное управление различными клапанами и оборудованием. Продвинутый дизайн отличает адаптивность и долговечность. Поэтому он подходит для стандартных и тяжелых условий работы.
Особенностью серии BD-IIC является неинвазивная работа и двойное уплотнение. Операторы настраивают параметры через инфракрасный программатор или ручку. При этом не открывают крышку, защищая внутренние компоненты. Это сохраняет их от пыли и влаги эффективно. Класс защиты IP68 гарантирует работу в влажных или коррозионных средах. Взрывозащищенные версии расширяют использование до опасных зон.
Кроме того, серия BD-IIC предлагает множественные режимы управления. Имеет комплексные защитные функции для стабильной работы. Поддерживает локальный, дистанционный, аналоговый и шинный контроль. Адаптируется к разным автоматическим потребностям. Надежные механизмы защиты: от перегрузки по моменту до защиты от обрыва фаз. Они защищают электропривод и подключенные клапаны. Серия BD-IIC работает стабильно и эффективно в любых приложениях.
