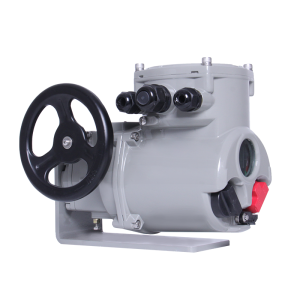

Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 описание
Регулирующий поворотный электропривод для клапанов — важное полевое регулировочное устройство. Он имеет корпус из алюминиевого сплава, поэтому компактен, легок и эстетичен. Он работает надежно и стабильно, а вы быстро настраиваете его через настройщик или рычаг. Вы неинвазивно проверяете и запрашиваете данные, кроме того есть точечно-матричный ЖК-дисплей. Дисплей показывает позицию, настройки, статус и аварии по-китайски. Он использует цифры и график, а крутящий момент от 50 до 5000 Н·м. Он предлагает оптимальные решения, поэтому широко применяется в электрогенерации, нефти и химии. Также его используют в металлургии и других отраслях, идеально подходя для промышленных требований.
Регулирующий поворотный электропривод для клапанов имеет фланец ISO5211:2017 и ГБ/T12223-2023. Пользователи выбирают нестандартные фланцы для особых требований, а кроме того есть взрывозащищенная коробка. Коробка подходит для улицы и суровых условий, обеспечивая защиту IP67 (1м, 30мин). IP68 доступен как вариант, и электропривод безопасно работает в зонах IIA, IIB, T1-T4. Дизайн подходит для зон 1 и 2, в то время пылезащищенные модели — для ⅢA, ⅢB, T130°C. Поэтому он работает в зонах 21 и 22, а также поддерживает протоколы Modbus, Profibus-DP, HART, Device Net, FF. Таким образом, пользователи получают гибкую шинную связь для разных нужд.
Приводы для регулирующих клапанов
Регулирующий поворотный электропривод для клапанов предлагает интеллектуальный раздельный вариант BJ-Q3F. Он подходит для суровых условий, размещая электрические компоненты в блоке B-F. Блок отделен от корпуса, обеспечивая дополнительную защиту, а управляющие сигналы передаются на большие расстояния через кабели. Следовательно, конструкция гарантирует надежную работу при тяжелых условиях.
Что такое интеллектуальные поворотные электроприводы для клапанов?
Регулирующий поворотный электропривод для клапанов в основном управляют поворотными клапанами. Конкретно, они работают с шаровыми, бабочковыми и пробковыми клапанами в промышленных системах управления. Их основная функция — вращать золотники клапанов в ограниченном диапазоне. Обычно этот диапазон составляет 0~100°, а модели серии BJ-Q3 поддерживают регулировку ±5°. Важно, что они не вращают золотник на полный 360°. Эта частичная вращение точно контролирует открытие, закрытие клапана и поток жидкости. Следовательно, это делает интеллектуальные поворотные электроприводы для клапанов идеальными для сценариев, требующих точного переключения или регулирования потока.
Промышленное применение на месте
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 характеристики
1. Неинвазивная конструкция позволяет проводить отладку без вскрытия корпуса
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 имеет неинвазивный дизайн, поэтому работает на месте. Он использует магнитные муфты и датчики Холла внутри корпуса, чтобы управлять рычагом. Операторы настраивают параметры через рычаг или инфракрасный программатор, и не открывают электрическую крышку. Этот дизайн блокирует пыль, влагу и загрязнения, поэтому повышает надежность компонентов.
Неинвазивная конструкция позволяет проводить отладку без вскрытия корпуса
2. Двойное уплотнение и двойная защита корпуса
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 использует уплотнительные кольца O на статичных соединениях, а на динамичных — губчатые. Благодаря этому он достигает защиты IP67, а IP68 доступен дополнительно. Его электрическая розеточная коробка имеет двойное уплотнение, и снятие крышки не нарушает герметичность. Коробка сохраняет герметичность при монтаже, защищая компоненты от внешних воздействий.
3. Одновременные ручные и электрические операции
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 позволяет работать одновременно вручную и электрически, поэтому не нужны переключатели. Этот дизайн исключает высокий уровень отказов традиционных систем, и значительно повышает надежность.
4. Несколько режимов управления электроприводом
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 имеет локальный, удаленный дискретный и аналоговый контроль. Он поддерживает ESD-контроль, шинное, двухпроводное и прерывистое управление.
5. Полный набор защитных функций
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 защищает от ограничения положения и перегрузки момента. Он автоматически корректирует фазы, защищая от мгновенного реверса и обрыва. Он справляется с заеданием клапана, имеет защиту от перегрева и изоляцию. В опасных условиях он обеспечивает взрывозащиту от газов и пыли.
6. Датчик положения с абсолютным кодированием
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 использует патентный абсолютный датчик положения. Датчик имеет независимые интеллектуальные права и передовую технологию. Он применяет бесконтактное измерение, точно определяя положение клапана. Положение сохраняется при потере электроэнергии — без батарей, гарантируя точность и надежность.
7. Индикация состояния не теряется в случае отключения питания
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 использует бистабильные контакты, показывающие статусы клапана. Они указывают на концевики, перегрузку момента и текущий режим. Они отслеживают открытые положения, и при потере электроэнергии выходы неизменны.
8. Самоблокирующая способность
Регулирующий поворотный электропривод для клапанов серии BJ20-Q3 имеет планетарный привод с обратной самозащитой. Дизайн предотвращает обратное вращение электропривода. Он сохраняет положение при потере электроэнергии, и потеря сигнала не вызывает вращения.
Линейный взрывозащищенный интеллектуальный электропривод серии BZ
Линейный электропривод серии BZ выделяется богатыми интеллектуальными функциями. Во-первых, у него есть китайско-английский ЖК-дисплей и меню, поэтому взаимодействие человек-машина удобнее. Кроме того, он поддерживает однократную самокалибровку хода — пользователи проверяют ход клапана без вскрытия корпуса, экономя время и усилия. Более того, он имеет функцию самодиагностики, записывает рабочие параметры в реальном времени и быстро отображает неисправности на экране, помогая быстро устранять неполадки.
Он также отличается надежной работой и высокой адаптивностью. Например, его моторный привод использует бесконтактное управление, поэтому нет искр и длительный срок службы. Более того, у него широкий диапазон адаптации к питанию — модели 380В поддерживают самoadаптацию фаз, поэтому пользователи не беспокоятся о неправильном подключении фаз. Кроме того, он предлагает разные классы взрывозащиты (например, Ex d II BT4 и Ex d II CT4) и степень защиты IP67, позволяя безопасно работать в опасных или суровых условиях. Его можно оснастить интерфейсом RS485 для дистанционного цифрового управления, расширяя сценарии применения.
