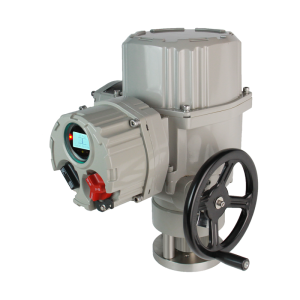

Электропривод частичного поворота BJBJM40-IIC серии

Описание

Электропривод частичного поворота BJBJM40-IIC серии описание

Электропривод частичного поворота BJBJM40-IIC играет ключевую роль в процессах. Параметры настраивают быстро, без вскрытия корпуса легко. Для этого используют выносной программатор или полевую ручку. Матричный ЖК-дисплей показывает момент, положение, уставки, аварии. Он отображает данные китайским языком, цифрами, графиками. Приводы имеют простую конструкцию и компактные размеры. Они обеспечивают поворот 0-90° или другие углы по желанию. Выходной момент точно — от 50 до 3000 Н·м. Поэтому устройства широко применяются в энергетике, нефтегазе. Также в химической, металлургической, судостроительной отраслях. И в пищевой промышленности, экологических системах.

Электропривод частичного поворота BJBJM40-IIC использует запатентованную планетарную передачу. По сравнению с червячными он имеет важные преимущества. Во-первых, двухступенчатая передача повышает КПД на 50%. Во-вторых, шестерни из стали конструкционной снижают износ. Кроме того, привод не имеет механизма переключения режимов. Таким образом, он устраняет типичные отказы традиционных моделей. Дополнительные преимущества: компактные размеры, высокая нагрузочная способность. Также двойной срок службы и самоблокировка на любой скорости. И современный дизайн, подходящий для разных условий.

Электропривод частичного поворота BJBJM40-IIC использует фланцы ISO5211:2017. Нестандартные исполнения доступны по запросу клиентов. Прямое соединение с поворотными клапанами через шлицевую втулку. Это обеспечивает гибкие углы монтажа и повышенную надежность. Корпус с фосфатным покрытием полностью устойчив к коррозии. Предлагаются взрывозащищенные модели для газовых зон 1/2. И для пылевых опасных зон 21/22 — безопасность гарантирована.

Опциональные модули Profibus-DP и Modbus для интеграции в АСУ. Таким образом, привод легко адаптируется к разным задачам. Для сложных условий доступна раздельная версия BJ/BJM-IICF. Электронные компоненты вынесены в удобный отдельный контроллер. Связь по кабелю осуществляется без потери функциональности. В результате, привод стабильно работает при высоких температурах. Сильные вибрации не влияют на его эффективность. Более того, он сохраняет точность управления в экстремальных средах.

Электропривод частичного поворота BJBJM40-IIC серии характеристики

1. Неинвазивная конструкция и отладка без вскрытия

Электропривод частичного поворота BJBJM40-IIC имеет неинвазивную конструкцию. Магнитные муфты и датчики Холла внутри управляют ручкой. Поэтому операторы настраивают параметры, проверяют статус. Они используют регулировочную ручку или инфракрасный программатор. Во время работы не открывают электронный отсек. Такая конструкция блокирует пыль, влагу, загрязнения. В результате надежность электронных компонентов сильно повышается.

2. Одновременное ручное и электрическое управление

Электропривод частичного поворота BJBJM40-IIC дает два режима управления. Благодаря этому не нужны механизмы переключения. Эта инновационная конструкция устраняет поломки традиционных систем. В результате надежность электропривода BJ/BJM-IIC сильно возрастает.

3. Датчик абсолютного позиционирования

Электропривод частичного поворота BJBJM40-IIC использует энкодер BM12 запатентованный. Данная разработка применяет бесконтактный метод измерения. Система сохраняет позицию клапана без батарей. Следовательно гарантирует точность после отключения питания. Эта технология обеспечивает исключительную надежность. Кроме того значительно увеличивает срок службы привода.

4. Датчик момента с абсолютным позиционированием

Электропривод частичного поворота BJBJM40-IIC имеет уникальный датчик. Этот датчик напрямую измеряет выходной крутящий момент. Бесконтактное измерение не зависит от температуры, напряжения. Таким образом обеспечивает долгий срок службы, надежность, точность. Привод имеет функцию настройки защиты по моменту. Он непрерывно измеряет, отображает момент в реальном времени. Операторы устанавливают значения защиты (30%-100%) через меню.

5. Разный привод адаптируется к различным сложным условиям эксплуатации

Электропривод частичного поворота BJBJM40-IIC собирает компоненты в контроллер. Таким образом создается раздельная модель BJ/BJM-IICF. Конструкция полностью отделяет блок управления и привод. Функциональность сохраняется через кабельную передачу сигналов. Раздельный привод BJ/BJM-IICF надежно работает в сложных условиях. При высоких температурах он стабильно функционирует. Сильная вибрация не влияет на его работу. В итоге интеллектуальная система точно управляет клапанами.

6. Двойное уплотнение и двойная защита корпуса

Корпус использует уплотнительные кольца для статических соединений. Манжеты защищают подвижные части от внешних воздействий. Привод достигает IP68 — погружение на 2 метра. Эксплуатация продолжается 48 часов без повреждений. Это соответствует стандарту GB4208-2017. Клеммная коробка имеет двойное уплотнение для защиты. Снятие крышки при подключении не нарушает герметичность. Таким образом корпус сохраняет защиту во время монтажа. Конструкция блокирует пыль, влагу, загрязнения надежно.

7. Множественные режимы управления

Режимы управления: полевое, дистанционное дискретное, аналоговое. Есть ESD-управление, промышленная шину, двухпроводное. Не забывается прерывистый режим для специфических задач.

8. Полный набор защитных функций

Защитные функции охватывают ограничение положения клапана. Также защиту от перегрузки по моменту при интенсивной работе. Автоматическая коррекция фазировки обеспечивает правильную работу. Она подходит для любого питания без проблем. Защита от мгновенного реверса предотвращает повреждения. Защита от обрыва фазы активно устраняет неполадки. Система продолжает работу даже при заклинивании клапана. Защита от перегрева двигателя блокирует тепловые повреждения. Гальваническая развязка повышает общую надежность системы.

9. Состояние системы сохраняется при отключении питания

Настраиваемые бистабильные контакты показывают разные состояния клапана. Они показывают срабатывание концевых выключателей и перегрузку. Кроме того выводят текущий статус работы в реальном времени. Контакты фиксируют конкретные положения открытия клапана. Система сохраняет выходные сигналы при отключении питания.

10. Функция самоблокировки

Электропривод частичного поворота BJBJM40-IIC имеет планетарный механизм с самоблокой. Он предотвращает обратный ход при работе или остановке. Сохраняет положение клапана после отключения питания. Исключает вращение при потере сигнала полностью.

Модель	Питание	Выходная скорость (rpm)	Ном. крутящий момент (N. m)	Мощность двигателя (W)	Номинальный ток (A)	Ток при замкнутом роторе (A)	Количество ручного вращения (n)	Вес (kg)
BJBJM40-IIC	однофазный	0.5	400	60	0.58	1.1	20.25	30
		1	200
		2	100
	трехфазный	0.5	400	60	0.57	1.2
		1	200
		2	100

Технические характеристики

Питание	Трехфазное питание: 380 ВАС ±10%/50 Гц ±2% Однофазное питание: 220 ВАС ±10%, 50 Гц ±2%
Дополнительные варианты электропитания	Трехфазное питание: 400 ВАС / 415 ВАС / 440 ВАСОднофазное питание: 110 ВАС / 115 ВАС / 208 ВАС / 230 ВАС
Входные сигналы	Стандартные сигналы: DC4–20mA, сухой контакт (пассивный), DC24V, импульсные/ уровневые сигналы AC220V. Опциональные сигналы: DC0–20mA, DC0–10mA, DC1–5V, DC0–5V, DC0–10V. Промышленные шины: Profibus-DP, Modbus, Hart, Devicenet, FF.
Выходные сигналы	DC4-20mA; 4 настраиваемых бистабильных выходных контакта, 1 моностабильный выход ной контакт дистанционной индикации и 1 моностабильный выходной контакт аварийной сигнализации.
Допустимые параметры контактов	250 ВАС/5 А или 30 ВDC/5 А
Импеданс текущей нагрузки	≤750Ω
Диапазон хода	0–100° (±5° регулируемый)
Температура окружающей среды	От -30℃ до +70℃; опционально: от -60℃ до +70℃
Уровень защиты	Стандарт: IP68 (водонепроницаемый). Опция: Ex db IIC T4 Gb (взрывозащита для газов) или Ex tb IIIC T130℃ Db (взрывозащита для пыли)
Тип управления	Переключающий, прерывистый модулирующий и частый модулирующий.

Связанный продукт: Электрический привод для клапана серии BD/BDM300-IIC

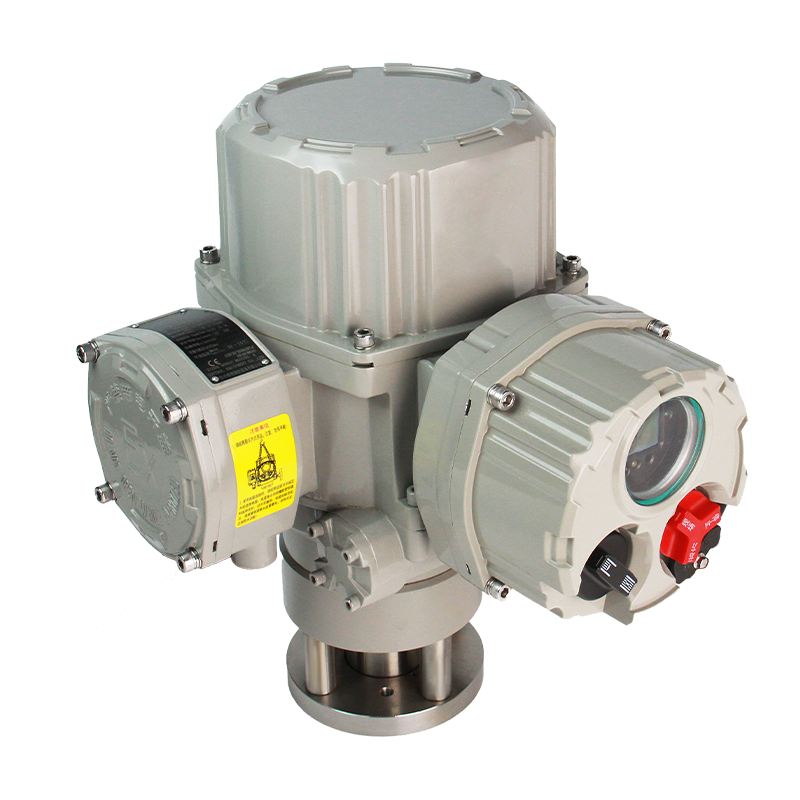

Электрический привод для клапана серии BD/BDM300-IIC — универсальный многооборотный интеллектуальный электропривод. Он проектируется для сложного регулирования промышленных процессов. Удовлетворяет нужды энергетики, нефти, химии и муниципальных проектов. Обеспечивает надежное управление различными клапанами и оборудованием. Продвинутый дизайн отличает адаптивность и долговечность. Поэтому он подходит для стандартных и тяжелых условий работы.

Особенностью серии BD-IIC является неинвазивная работа и двойное уплотнение. Операторы настраивают параметры через инфракрасный программатор или ручку. При этом не открывают крышку, защищая внутренние компоненты. Это сохраняет их от пыли и влаги эффективно. Класс защиты IP68 гарантирует работу в влажных или коррозионных средах. Взрывозащищенные версии расширяют использование до опасных зон.

Кроме того, серия BD-IIC предлагает множественные режимы управления. Имеет комплексные защитные функции для стабильной работы. Поддерживает локальный, дистанционный, аналоговый и шинный контроль. Адаптируется к разным автоматическим потребностям. Надежные механизмы защиты: от перегрузки по моменту до защиты от обрыва фаз. Они защищают электропривод и подключенные клапаны. Серия BD-IIC работает стабильно и эффективно в любых приложениях.
