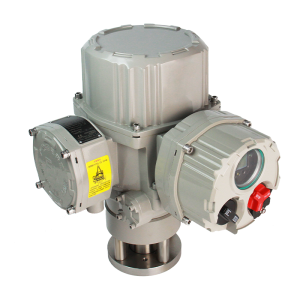

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC

Описание

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC описание

Четвертоборотные умные электроприводы клапанов серии BJBJM300-IIC играют ключевую роль. Их параметры настраивают быстро и без вскрытия корпуса. Для этого используют выносной программатор или полевую ручку. Матричный ЖК-дисплей показывает момент и положение. Также уставки и аварии. Он отображает данные на китайском языке. И также использует цифры и графики. Приводы имеют простую конструкцию и компактные размеры. Они обеспечивают поворот 0-90° или другие углы. Выходной момент составляет от 50 до 3000 Н·м точно. Поэтому их применяют в энергетике и нефтегазе. А также в химической промышленности. И еще в металлургии и судостроении. И также в пищевой промышленности.

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC используют запатентованную планетарную передачу. По сравнению с червячными они имеют преимущества. Во-первых, двухступенчатая передача повышает КПД на 50%. Во-вторых, стальные шестерни снижают износ. Кроме того, они не имеют механизма переключения. Таким образом, устраняют типичные отказы. Дополнительные преимущества: компактные размеры. И высокая нагрузочная способность. Также двойной срок службы. И самоблокировка на любой скорости. И еще современный дизайн. Он подходит для разных условий.

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC используют фланцы ISO5211:2017. Нестандартные исполнения доступны по запросу клиентов. Они соединяются с клапанами напрямую через шлицевую втулку. Это дает гибкие углы монтажа и повышенную надежность. Корпуса имеют фосфатное покрытие и устойчивы к коррозии. Есть взрывозащищенные модели для газовых зон 1/2. И для пылевых зон 21/22. Безопасность гарантирована полностью.

Опциональные модули Profibus-DP и Modbus легко интегрируются. Они подключаются к АСУ без проблем. Поэтому приводы адаптируются к разным задачам. Для сложных условий есть раздельная версия. В ней электронные компоненты вынесены в отдельный контроллер. Связь по кабелю не теряет функциональность. В результате приводы работают при высоких температурах. Сильные вибрации не влияют на их эффективность. Более того, они сохраняют точность управления в экстремальных средах.

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC характеристики

1. Неинвазивная конструкция и отладка без вскрытия

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC имеют неинвазивную конструкцию. Магнитные муфты и датчики Холла управляют ручкой внутри. Поэтому операторы настраивают параметры быстро. И также проверяют статус системы. Они используют регулировочную ручку. Или инфракрасный программатор. Во время работы они не открывают электронный отсек. Такая конструкция блокирует пыль и влагу. А также различные загрязнения. В результате надежность компонентов сильно повышается.

2. Одновременное ручное и электрическое управление

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC дают два режима управления. И поэтому не нужны механизмы переключения. Данная инновационная конструкция устраняет поломки. А именно традиционных систем. В результате надежность приводов сильно возрастает.

3. Датчик абсолютного позиционирования

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC используют запатентованный энкодер BM12. Эта разработка применяет бесконтактный метод измерения. Системы сохраняют позицию клапана без батарей. Следовательно гарантируют точность после отключения питания. Данная технология обеспечивает исключительную надежность. И также значительно увеличивает срок службы.

4. Датчик момента с абсолютным позиционированием

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC имеют уникальный датчик момента. Этот датчик напрямую измеряет выходной крутящий момент. Бесконтактное измерение не зависит от температуры. И также от напряжения. Таким образом обеспечивает долгий срок службы. А также надежность и точность. Приводы имеют функцию настройки защиты. Они непрерывно измеряют момент. И отображают его в реальном времени. Операторы устанавливают значения защиты через меню.

5. Разный привод адаптируется к различным сложным условиям эксплуатации

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC собирают компоненты в контроллер. Таким образом создают раздельную модель BJBJM300-IICF. Конструкция полностью отделяет блок управления. А также сам привод. Функциональность сохраняется через кабельную передачу сигналов. Раздельные приводы надежно работают в сложных условиях. При высоких температурах они стабильно функционируют. Сильная вибрация не влияет на их работу. В итоге системы точно управляют клапанами.

6. Двойное уплотнение и двойная защита корпуса

Корпуса используют уплотнительные кольца для статических соединений. Манжеты защищают подвижные части от внешних воздействий. Приводы достигают IP68 — погружение на 2 метра. Эксплуатация продолжается 48 часов без повреждений. Это соответствует стандарту GB4208-2017. Клеммные коробки имеют двойное уплотнение для защиты. Снятие крышки при подключении не нарушает герметичность. Таким образом корпуса сохраняют защиту во время монтажа. Конструкция блокирует пыль и влагу надежно.

Габаритный чертеж электропривода серии BJ-IIC/BJM-IIC с кронштейном

7. Множественные режимы управления

Режимы управления: полевое и дистанционное дискретное. А также аналоговое и ESD-управление. Еще промышленная шина и двухпроводное. И также прерывистый режим для специфических задач.

8. Полный набор защитных функций

Защитные функции охватывают ограничение положения клапана. А также защиту от перегрузки по моменту. Автоматическая коррекция фазировки обеспечивает правильную работу. Она подходит для любого питания без проблем. Защита от мгновенного реверса предотвращает повреждения. Защита от обрыва фазы активно устраняет неполадки. Системы продолжают работу даже при заклинивании. Защита от перегрева двигателя блокирует тепловые повреждения. Гальваническая развязка повышает общую надежность.

9. Состояние системы сохраняется при отключения питания

Настраиваемые бистабильные контакты показывают разные состояния. Они показывают срабатывание концевых выключателей. А также перегрузку по моменту. Кроме того выводят текущий статус в реальном времени. Контакты фиксируют конкретные положения открытия клапана. Системы сохраняют выходные сигналы при отключении питания.

10. Функция самоблокировки

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC имеют планетарный механизм с самоблокой. Он предотвращает обратный ход при работе. Или при остановке. Сохраняет положение клапана после отключения питания. Исключает вращение при потере сигнала полностью.

Функции защиты

Защита от ограничения положения клапана

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC автоматически останавливаются. Это происходит при полном открытии или закрытии. И они предотвращают механические перегрузки. Также обеспечивают безопасные пределы работы. В итоге повышают стабильность системы.

Защита от перегрузки по моменту

Эта функция защищает умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC и клапаны. Они контролируют уровень момента в реальном времени. И активируют защиту при превышении порога. Таким образом предотвращают дорогостоящий ремонт.

Автоматическая коррекция фазировки

Умные четвертоборотные электроприводы клапанов серии BJBJM300-IIC определяют последовательность фаз питания автоматически. Они корректируют логику работы двигателя. И обеспечивают правильное направление вращения. Поэтому не нужна ручная проверка при монтаже.

Чертеж фланцевое соединение электропривода серии BJ/BJM-IIC

Защита от мгновенного реверса

При получении команды реверса интеллектуальные четвертоборотные электроприводы клапанов серии BJBJM250-IIC добавляют задержку. И это предотвращает износ валов клапанов. А также редукторов. В результате продлевается механический срок службы.

Защита от обрыва фазы питания

Интеллектуальные четвертоборотные электроприводы клапанов серии BJBJM250-IIC блокируют работу двигателя. Если обнаруживают обрыв фазы питания. И это предотвращает перегрев двигателя. А также возможные повреждения. В итоге обеспечивают безопасность даже при нестабильном питании.

Модель	Питание	Выходная скорость (rpm)	Ном. крутящий момент (N. m)	Мощность двигателя (W)	Номинальный ток (A)	Ток при замкнутом роторе (A)	Количество ручного вращения (n)	Вес (kg)
BJ300-IIC	трехфазный	0.16	3000	120	1.4	2.57	61	78

Технические характеристики

Питание	Трехфазное питание: 380 ВАС ±10%/50 Гц ±2% Однофазное питание: 220 ВАС ±10%, 50 Гц ±2%
Дополнительные варианты электропитания	Трехфазное питание: 400 ВАС / 415 ВАС / 440 ВАСОднофазное питание: 110 ВАС / 115 ВАС / 208 ВАС / 230 ВАС
Входные сигналы	Стандартные сигналы: DC4–20mA, сухой контакт (пассивный), DC24V, импульсные/ уровневые сигналы AC220V. Опциональные сигналы: DC0–20mA, DC0–10mA, DC1–5V, DC0–5V, DC0–10V. Промышленные шины: Profibus-DP, Modbus, Hart, Devicenet, FF.
Выходные сигналы	DC4-20mA; 4 настраиваемых бистабильных выходных контакта, 1 моностабильный выход ной контакт дистанционной индикации и 1 моностабильный выходной контакт аварийной сигнализации.
Допустимые параметры контактов	250 ВАС/5 А или 30 ВDC/5 А
Импеданс текущей нагрузки	≤750Ω
Диапазон хода	0–100° (±5° регулируемый)
Температура окружающей среды	От -30℃ до +70℃; опционально: от -60℃ до +70℃
Уровень защиты	Стандарт: IP68 (водонепроницаемый). Опция: Ex db IIC T4 Gb (взрывозащита для газов) или Ex tb IIIC T130℃ Db (взрывозащита для пыли)
Тип управления	Переключающий, прерывистый модулирующий и частый модулирующий.

Интеллектуальный многооборотный привод клапана серии BJ40-IICT

Главное различие — это серия и функция. Серия BJ40-IICT представляет собой многоканальный привод. Он предназначен для переключения потоков. И поддерживает до 16 каналов. А также сложную логику выбора. И обратную связь по каждому каналу. В отличие от этого, серия BJ-Q1 — это стандартный поворотный привод. Он предназначен для четвертьоборотных клапанов. Например, шаровых или дисковых. И он выполняет открытие или закрытие. А также пропорциональное управление.

Документация BJ40-IICT содержит протоколы RS485. Они служат для выбора каналов. А также для управления каналами. Например, функциональные коды для команд. И описывает проводку для выбора каналов. А также сложную обратную связь. Причем для всех 16 каналов. В свою очередь, документация BJ-Q1 описывает стандартные методы. Например, переключатель или ESD. И также аналоговый сигнал. А также простую обратную связь 4-20 мА. И варианты полевых шин. Но в ней нет концепции многоканальности. И также нет соответствующей проводки. И специальных команд для каналов.
