Описание

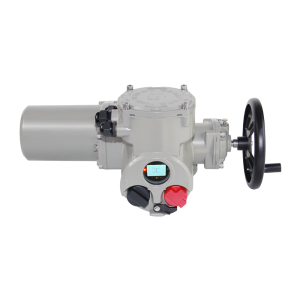

Интеллектуальный электропривод клапана серии BDBDM180-C6 описание
Умный электропривод клапана контролирует производственные процессы. LCD-дисплей показывает момент, положение, пределы, сигналы тревоги. Данные на экране — китайский, английский, русский языки. Форматы отображения — числовой и графический. Привод имеет умный дизайн и прочный монтаж. Он идеально подходит для многооборотных операций. Также подходит для переменногутовых работ. Момент кручения от 50 до 3500 Н·м. Дополнительные редукторы повышают момент до 300 000 Н·м. Он используется в электростанциях, нефтепереработках, химических фабриках. Применяется в судостроении, пищевой, бумажной промышленности, строительстве, водоочистке.
Интеллектуальный электропривод клапана имеет фланец по стандарту ISO 5210:2001. Фланец аналогичен ГОСТ Р 52721-2007, ранее GB/T 12222-2005. Заказчикам делают специальные фланцы по запросу. Привод соединяется с клапанами просто и надежно. Совместимость не требует доработок. Прочный корпус позволяет эксплуатировать на открытом воздухе. Операторы монтируют его быстро с стандартным инструментом. Техническое обслуживание дешево и не долго. Конструкция защищает от распространенных неисправностей. Компоненты служат несколько лет без замены.
Характеристики
1. Дисплей привода
Интеллектуальный электропривод клапана имеет ЖК-дисплей высокого разрешения. Он показывает степень открытия клапана в реальном времени. Цифры крупные, точность 1%. Меню интерфейса: китайский, английский, русский. Дисплей мгновенно отображает аварийные сигналы. Также показывает текущий статус работы. Яркие светодиоды визуализируют предельные положения. Красный — полное закрытие клапана. Зеленый — полное открытие клапана. Мигающий красный — процесс закрытия. Мигающий зеленый — процесс открытия.
2. Ненавязчивый дизайн электрического привода
Интеллектуальный электропривод клапана имеет ненавязчивую конструкцию. Он работает в полевых условиях. Ручка управления взаимодействует с магнитным элементом. Также взаимодействует с датчиком Холла внутри корпуса. Сквозной вал не нужен. Вы задаёте рабочие параметры через «рабочую ручку». Или через «инфракрасный пульт» проверяете состояние системы. Не нужно открывать электрический кожух. Это предотвращает попадание пыли и влаги. Также защищает от других вредных веществ. Это повышает надёжность электронной части управления.
3. Лёгкий корпус с двойным уплотнением и двухуровневой защитой
Корпус из алюминиевого сплава — лёгкий и привлекательный. Все соединения имеют уплотнительные кольца для статики. Маслостойкие сальники для динамических узлов. Защита IP67. Можно погрузить на 1 метр 30 минут. Соответствует GB4208-2008. Электрическая соединительная камера — двойное уплотнение. При снятии крышки сохраняется герметичность. При подключении проводов в полях тоже. Защищает компоненты от пыли и влаги. И других вредных воздействий.
4. Механические передающие узлы используют высокотехнологичную смазку, не требующую обслуживания и дополнительного пополнения смазочного материала
Интеллектуальный электропривод клапана использует современную высокотехнологичную смазку. Смазка обеспечивает постоянную смазку внутренних механизмов. Работает стабильно при длительной эксплуатации. Это эффективно уменьшает механический износ деталей. Значительно продлевает срок службы привода.
5. Многорежимное управление электроприводом
Локальный контроль/удаленный включение-выключение/удаленный аналоговый контроль/контроль электростатического разряда/двухпроводной контроль/интермитентный контроль работы.
6. Идеальная защитная функция электропривода
Ограничительная защита/защита от крутящего момента/защита мотора от перегрузки тока/автоматическая регулировка фазовой последовательности/защита от мгновенного разворота/защита от обрыва фаз электроснабжения/защита от застрева клапана/тепловая защита мотора/электрическая изоляционная защита.
7. Измерение положения клапана
Интеллектуальный электропривод клапана имеет датчик BM16. Датчик BM16 — запатентованный, с абсолютной кодировкой. Разработан по собственной технике, есть ИПР. Датчик использует бесконтактный метод измерения. Не нуждается в батарее для сохранения положения. После отключения питания сохраняет положение клапана. Положение клапана всегда точное. Обеспечивает высокую надежность и длительный срок службы.
8. Непрерывное измерение крутящего момента
Интеллектуальный электропривод клапана измеряет крутящий момент в реальном времени. Непрерывное измерение, показания на дисплее. Пользователь через меню задает защиту по моменту. Диапазон 30–100%, защищает от перегрузок. Эффективно сохраняет арматуру от повреждений.
9. Особенности двигателя
Двигатель с полностью закрытым корпусом, ротор короткозамкнутый. Однофазный или трёхфазный тип двигателя. Обеспечивает высокий пусковой момент. Момент инерции остаётся низким. Идеально подходит под электропитательные требования.
10. Запись рабочих данных, самодиагностика неисправностей, удобное устранение неполадок
Интеллектуальный электропривод клапана имеет функцию записи данных. Также оснащен функцией самодиагностики неисправностей. Запись данных фиксирует количество срабатываний. Фиксирует время работы и частоту операций. Также записывает частоту возникновения неисправностей. При неполадке привод определяет характер отказа. Автоматически отображает отказ на ЖК-дисплее. Это упрощает диагностику и устранение неисправностей. Значительно сокращает время на ремонт.
Модель продукта: Интеллектуальный электропривод клапана серии BD180-C6
Для модели соз знаком **,передаточное отношение маховика 20:1; Для модели со знаком ***,передаточное отношение маховика 40:1
Технические характеристики
Связанный продукт: Электропривод четвертьоборотный клапана BJ90-Q1 базовой серии
BJ90-Q1 — поворотный электропривод для средних и малых клапанов-маселек. Он управляет шаровыми клапанами и другими устройствами с 90° поворотом. Это универсальный выбор для различных сценариев регулирования потока. Надёжный поворотный привод обеспечивает стабильную работу в широком диапазоне систем управления. Он гарантирует точную и последовательную работу в разных промышленных условиях.
Привод хорошо адаптируется к различным рабочим средам. Прочная конструкция легко справляется с изменяющимися условиями. Интегрированный дизайн передачи минимизирует общий размер привода. Он имеет компактный внешний вид, идеально вписывающийся в любое установочное пространство.
Привод оснащён ручным управлением для безопасности и надёжности. Он обеспечивает автоматическое переключение ручной/электрической работы без внешней ручки. Это упрощает эксплуатацию и снижает возможные человеческие ошибки. Отличный класс защиты соответствует различным требованиям проектирования. Он обеспечивает долговечность даже в суровых условиях. Дополнительно предлагаются опциональные конфигурации: интегральные коммутационные и регулирующие варианты. Это позволяет адаптировать привод к конкретным потребностям приложения.
