Описание

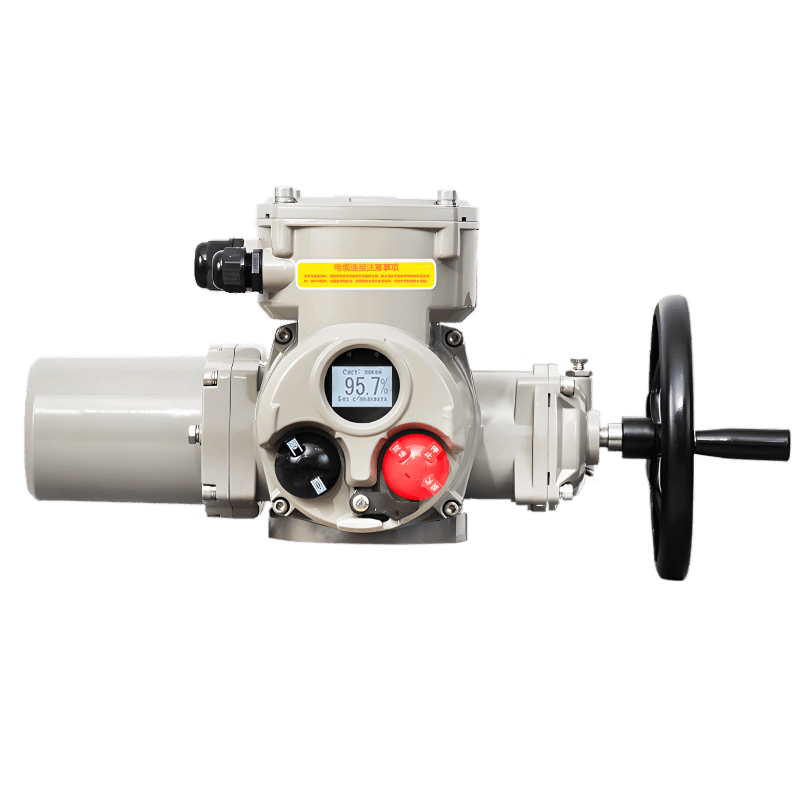

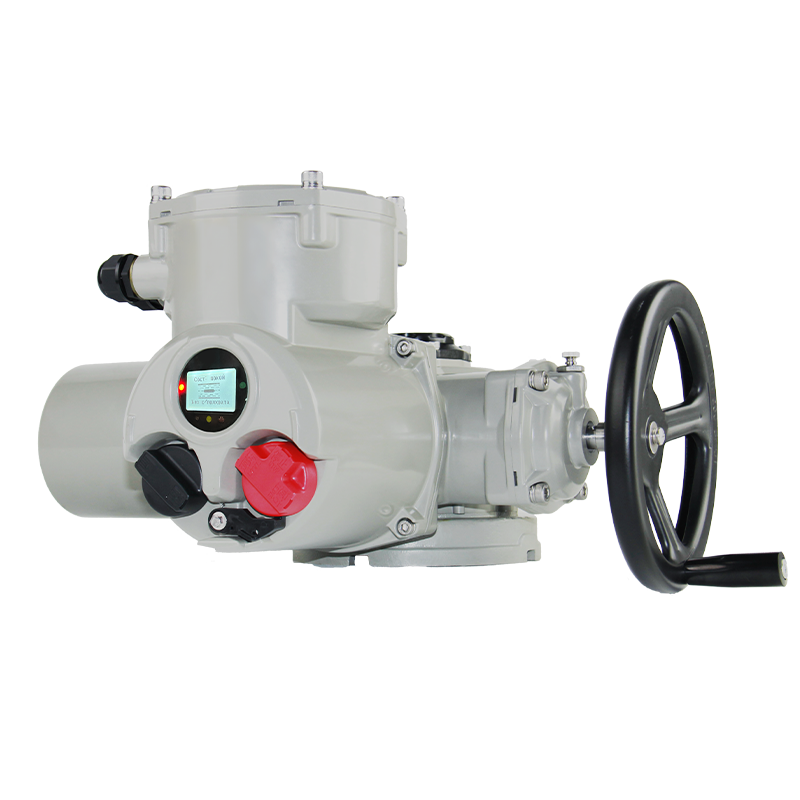

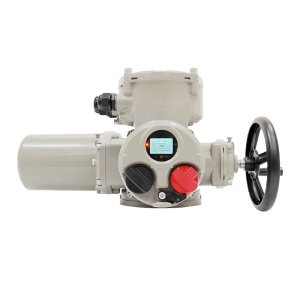

Многооборотный клапан электропривод описание

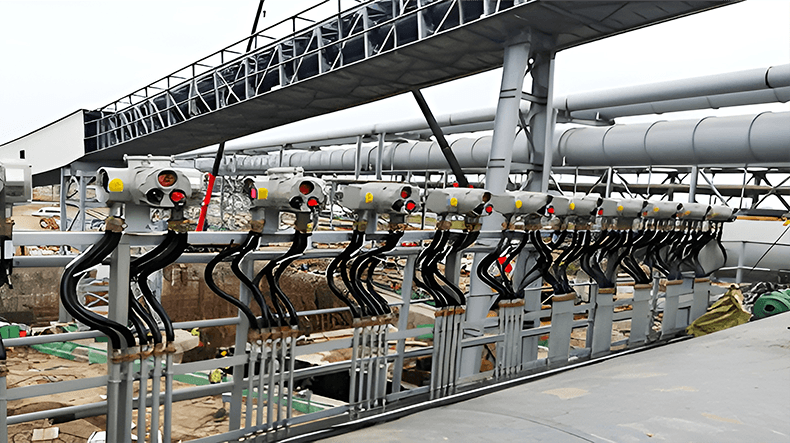

Многооборотный клапан электропривод является ключевым оборудованием для реального контроля процессов в производстве. Его точечная LCD-дисплей показывает момент кручения, положение клапана, настройки пределов и сигналы тревоги. Экран отображает данные на китайском, английском и русском языках в числовом и графическом форматах. Привод имеет умный дизайн и прочный конструкционный монтаж, идеально подходит для выполнения многооборотных и переменногутовых операций. Диапазон моментов кручения составляет от 50 Н·м до 3500 Н·м; дополнительные редукторы увеличивают максимальный момент до 300 000 Н·м. Он широко используется в таких отраслях, как электростанции, нефтеперерабатывающие заводы, химические фабрики, судостроение, пищевая промышленность, бумагоделение, строительные площадки и сточки водоочистки.
Многооборотный клапан электропривод имеет фланец, соответствующий стандартам ISO 5210:2001 (аналогичен ГОСТ Р 52721-2007, ранее GB/T 12222-2005). Заказчикам доступна опция изготовления специальных фланцев под индивидуальные требования. Устройство обеспечивает простое и надежное соединение с клапанами различных типов, не требует доработок для совместимости. Прочный корпус позволяет эксплуатировать его в условиях наружного размещения. Монтаж выполняется операторами в кратчайшие сроки с использованием стандартного инструментария. Техническое обслуживание не требует значительных временных и материальных затрат, конструкция предотвращает распространенные неисправности. Срок службы компонентов составляет несколько лет без необходимости замены.
Многооборотный клапан электропривод характеристики
1. Дисплей привода
Многооборотный клапан электропривод оснащен ЖК-дисплеем высокого разрешения, который в реальном времени отображает степень открытия клапана крупными цифрами с точностью до 1%. Интерфейс меню доступен на китайском, английском или русском языках. Дисплей также мгновенно отображает аварийные сигналы и текущий статус работы. Яркие светодиодные индикаторы визуализируют предельные положения: красный свет указывает на полное закрытие клапана, зеленый — на полное открытие. Мигающий красный сигнал сопровождает процесс закрытия, а мигающий зеленый — процесс открытия.

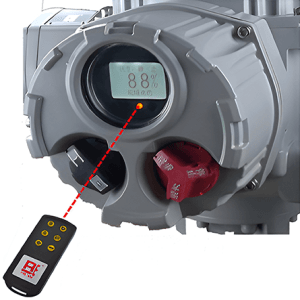

2. Ненавязчивый дизайн электрического привода
Многооборотный клапан электропривод использует ненавязчивую конструкцию для работы в полевых условиях. Ручка управления взаимодействует с магнитным элементом и датчиком Холла внутри корпуса. Сквозной вал не требуется. Вы можете задавать рабочие параметры и проверять состояние системы с помощью «рабочей ручки» или «инфракрасного пульта». Нет необходимости открывать электрический кожух. Это предотвращает попадание пыли, влаги и других вредных веществ внутрь привода, что значительно повышает надёжность электронной части управления.
3. Лёгкий корпус с двойным уплотнением и двухуровневой защитой
Корпус изготовлен из алюминиевого сплава, что обеспечивает лёгкость и привлекательный внешний вид. Все соединения оснащены уплотнительными кольцами (O-rings) для статических стыков и маслостойкими сальниками для динамических узлов. Уровень защиты соответствует IP67, что означает возможность погружения на глубину 1 метр на 30 минут (в соответствии со стандартом GB4208-2008). Электрическая соединительная камера имеет двойное уплотнение: даже при снятии крышки клеммной коробки для подключения проводов в полевых условиях сохраняется герметичность. Это надёжно защищает внутренние компоненты привода от попадания пыли, влаги и других вредных воздействий.
4. Механические передающие узлы используют высокотехнологичную смазку, не требующую обслуживания и дополнительного пополнения смазочного материала.
Многооборотный клапан электропривод использует высокотехнологичную смазку, которая обеспечивает постоянную смазку внутренних передаточных механизмов при длительной эксплуатации. Это эффективно снижает механический износ и значительно увеличивает срок службы привода.
5. Многорежимное управление электроприводом
Локальный контроль/удаленный включение-выключение/удаленный аналоговый контроль/контроль электростатического разряда/двухпроводной контроль/интермитентный контроль работы.
6. Идеальная защитная функция электропривода
Ограничительная защита/защита от крутящего момента/защита мотора от перегрузки тока/автоматическая регулировка фазовой последовательности/защита от мгновенного разворота/защита от обрыва фаз электроснабжения/защита от застрева клапана/тепловая защита мотора/электрическая изоляционная защита.
7. Измерение положения клапана
Многооборотный клапан электропривод серии BD-C6 оснащен запатентованным датчиком положения BM16 с абсолютной многооборотной кодировкой, разработанным на основе собственных технологий с независимыми правами интеллектуальной собственности. Данный датчик использует бесконтактный метод измерения и не требует поддержки батареи для сохранения положения клапана после отключения питания. Положение клапана всегда остается точным, обеспечивая высокую надежность и длительный срок службы.
8. Непрерывное измерение крутящего момента
Многооборотный интеллектуальный электропривод серии BD-C6 обеспечивает непрерывное измерение текущего крутящего момента в режиме реального времени с отображением показаний на дисплее. Пользователь может задать значение защиты по моменту (30–100%) через меню, что позволяет эффективно защитить арматуру от перегрузок.
9. Особенности двигателя
Полностью закрытый двигатель с короткозамкнутым ротором (однофазный/трехфазный) обеспечивает высокий пусковой момент при низком моменте инерции, что идеально соответствует требованиям к электропитанию.
10. Запись рабочих данных, самодиагностика неисправностей, удобное устранение неполадок
Многооборотный интеллектуальный электропривод серии BD-C6 оснащен функцией записи данных и самодиагностики неисправностей. Функция регистрации данных позволяет фиксировать количество срабатываний, время работы, частоту операций и частоту возникновения неисправностей. В случае возникновения неполадки привод автоматически определяет характер отказа и отображает его на ЖК-дисплее, что значительно упрощает диагностику и устранение неисправностей.
