Описание

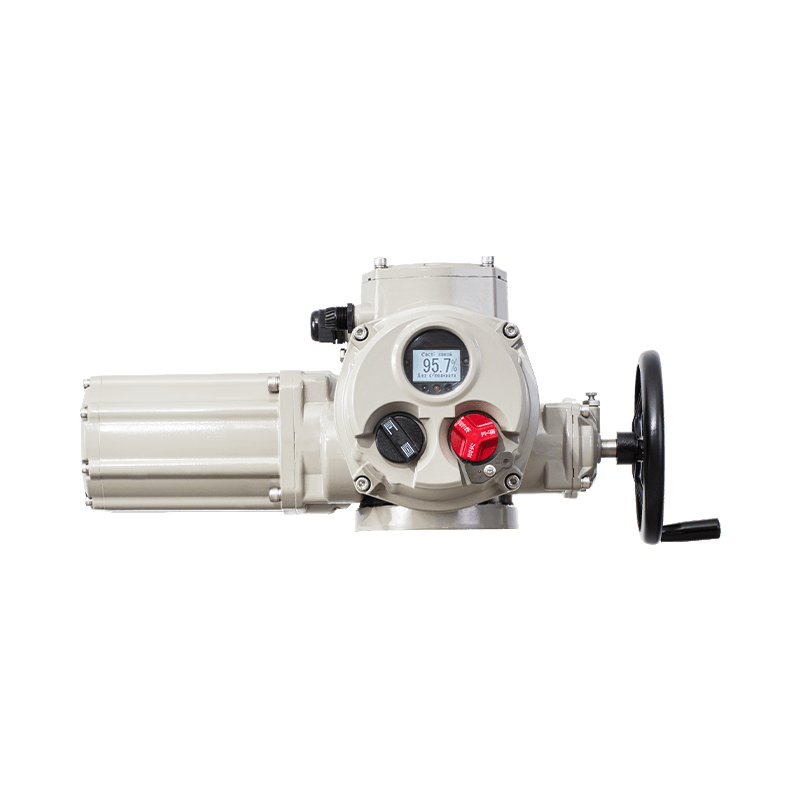

Многооборотный электропривод клапанов описание
Многооборотный электропривод клапанов не только играет ключевую роль в управлении промышленными процессами, но и отличается простотой ввода в эксплуатацию. Благодаря специализированному контроллеру или полевому регулятору операторы могут легко контролировать его работу. Устройство оснащено точечно-матричным ЖК-дисплеем, который отображает крутящий момент, положение клапана и аварийные сигналы на трех языках (китайском, английском и русском) в цифровом и графическом форматах.
Конструкция привода не только прочна и современна, но и обеспечивает точное управление с крутящим моментом 50-3500 Н·м (до 300 000 Н·м с редукторами). Более того, это универсальное решение широко применяется в различных отраслях: на электростанциях, нефтегазовых объектах, в химической промышленности, металлургии, судостроении, пищевой и целлюлозно-бумажной промышленности, а также в строительстве и муниципальных проектах.
Многооборотный электропривод клапанов имеет фланцы стандарта ISO5210:2017. При этом возможна индивидуальная адаптация фланцев, что позволяет надежно соединять привод с разными типами арматуры. Корпус привода отличается повышенной прочностью, поэтому устройство можно использовать на открытом воздухе. По желанию заказчика привод может получить степень защиты IP68. Производитель предлагает два варианта исполнения: взрывозащищенное для газовых сред (Зона 1/2, IIA-IIC, T1-T4) и пыленепроницаемое для опасных зон (Зона 21/22, IIIA-IIIC, T130°C). Кроме того, доступны как стандартные, так и индивидуальные конфигурации, которые подбирают под конкретные требования применения.
Многооборотный электропривод клапанов поддерживает установку дополнительных компонентов. Вы можете выбрать нужные функциональные модули, включая карты полевых шин: Profibus-DP, Modbus, Device Net, FF и HART. Такая комплектация позволяет адаптировать привод под конкретные задачи. В результате оборудование отвечает самым разным требованиям систем автоматизации промышленных процессов.
Мы создали раздельный привод BD/BDM-C8F на основе многооборотного электропривода клапанов. Эта модель специально разработана для экстремальных условий. Все электронные компоненты мы разместили в отдельном контроллере. Контроллер соединяется с приводом через кабели. Такое решение обеспечивает передачу сигналов и обратную связь. При этом привод сохраняет все функции модели BD/BDM-C8. Кроме того, раздельная конструкция отлично работает при высоких температурах и сильной вибрации.
Многооборотный электропривод клапанов характеристики
1. Многооборотный электропривод клапановЖК-дисплей с точечной матрицей многооборотный электропривод клапанов
Высококонтрастный точечно-матричный ЖК-дисплей не только четко отображает текущее положение клапана с точностью до 1%, но и предоставляет полный доступ ко всем пунктам меню управления, причем на двух языках – китайском и английском. Кроме того, система в реальном времени выводит текущие аварийные сигналы и статус работы, также на обоих языках.
Что касается светодиодной индикации, то яркие LED-индикаторы наглядно обозначают предельные положения: во-первых, постоянный красный свет сигнализирует о полном закрытии, во-вторых, постоянный зеленый – о полном открытии. При этом в процессе работы красный светодиод начинает мигать во время закрытия, тогда как зеленый – во время открытия клапана, что обеспечивает дополнительную визуальную индикацию состояния системы.
2. Неинвазивный дизайн и неоткрытая отладка
Многооборотный электропривод клапанов не только обладает неинвазивной системой управления, но и оснащен магнитным датчиком Холла, который, что особенно важно, работает без какого-либо механического контакта с валом. Более того, операторы могут легко настраивать параметры и проверять текущий статус двумя различными способами: либо с помощью удобной регулировочной ручки, либо посредством инфракрасного программатора, причем для этого совершенно не требуется открывать электронный отсек.
Кроме того, благодаря герметичной конструкции, которая, стоит отметить, обеспечивает исключительную защиту внутренних компонентов как от пыли, так и от влаги, значительно повышается общая надежность управления системой. Таким образом, данный привод сочетает в себе передовые технологии и максимальную защищенность от внешних воздействий.
3. Легкая и красивая коробка, а также конструкция с двойным уплотнением и двойной защитой
Корпус из алюминиевого сплава сочетает лёгкость и прочность, а также имеет стильный дизайн. Уплотнительные кольца герметизируют неподвижные соединения, а маслостойкие манжеты защищают подвижные части. Благодаря этому привод соответствует степени защиты IP68 (2м/48ч по GB4208-2017). Кабельные вводы имеют двойное уплотнение, что обеспечивает защиту от пыли и воды при подключении. Стандартные исполнения работают в обычных условиях. Однако для опасных зон требуются специальные модификации: взрывозащищённые для Зон 1/2, IIA-IIC, T1-T4 или пылезащищённые для Зон 21/22, IIIA-IIIC до T130°C. Поэтому при заказе обязательно нужно указать требования к взрывозащите.
4. Компоненты механического привода смазываются усовершенствованной консистентной смазкой и не содержат добавления смазки в течение всего срока службы
Многооборотный электропривод клапанов использует высококачественную смазку внутри корпуса. Благодаря этому все движущиеся детали постоянно смазываются во время длительной работы. В результате механический износ значительно уменьшается. Кроме того, такое решение существенно увеличивает срок службы привода.
5. Несколько режимов управления электроприводом
Управление полем / дистанционное управление количеством переключения (также называемое «дистанционным ручным управлением») / дистанционное аналоговое управление количеством (также называемое «дистанционным автоматическим управлением») / управление электростатическим разрядом / управление полевой шиной (также называемое «дистанционным цифровым управлением») / двухпроводное управление / прерывистое управление работой.
6. Полный набор функций защиты
Защита от ограничения положения клапана, Защита от перегрузки крутящим моментом, Защита двигателя от перегрузки по току, Автоматическая регулировка последовательности фаз, Защита от мгновенного обратного вращения, Защита от открытой фазы источника питания, Защита от заклинивания клапана, Защита от перегрева двигателя, Защита от электрической изоляции.
7. Датчик положения с абсолютным кодированием
Многооборотный электропривод клапанов серии BD-C8 оснащен запатентованным многооборотным энкодером BM18. Этот энкодер использует бесконтактную технологию измерений. Причем конструкция не требует батареек. Даже при отключении питания он сохраняет точное положение клапана. Таким образом, устройство обеспечивает исключительную надежность. Кроме того, срок службы привода значительно увеличивается.
8. Непрерывное измерение крутящего момента
Многооборотный электропривод клапанов постоянно измеряет и отображает текущий крутящий момент. При этом операторы могут настраивать значение защиты по моменту (30%-100%) прямо через полевое меню. Благодаря этому клапан получает эффективную защиту.
9. Разъемный привод может быть адаптирован к различным суровым условиям работы
Раздельный многооборотный электропривод клапанов BD/BDM-C8F выносит все электронные компоненты в отдельный контроллер. Устройство соединяется с приводом через стандартный 10-метровый кабель. Это позволяет осуществлять дистанционное управление и получать обратную связь. Более того, такая конструкция гарантирует надежную работу клапана даже при высоких температурах или сильной вибрации. По специальному запросу доступны кабели нестандартной длины.
10. Индикация состояния не теряется в случае отключения питания
Полевой контакт с бистабильным выходом не только можно гибко настроить, но и он также четко отображает все ключевые состояния клапана: во-первых, пределы срабатывания, во-вторых, превышение момента, кроме того, текущую индикацию работы или даже точное положение клапана. При этом что особенно важно, выходной статус надежно сохраняется даже в случае полного отключения питания.
