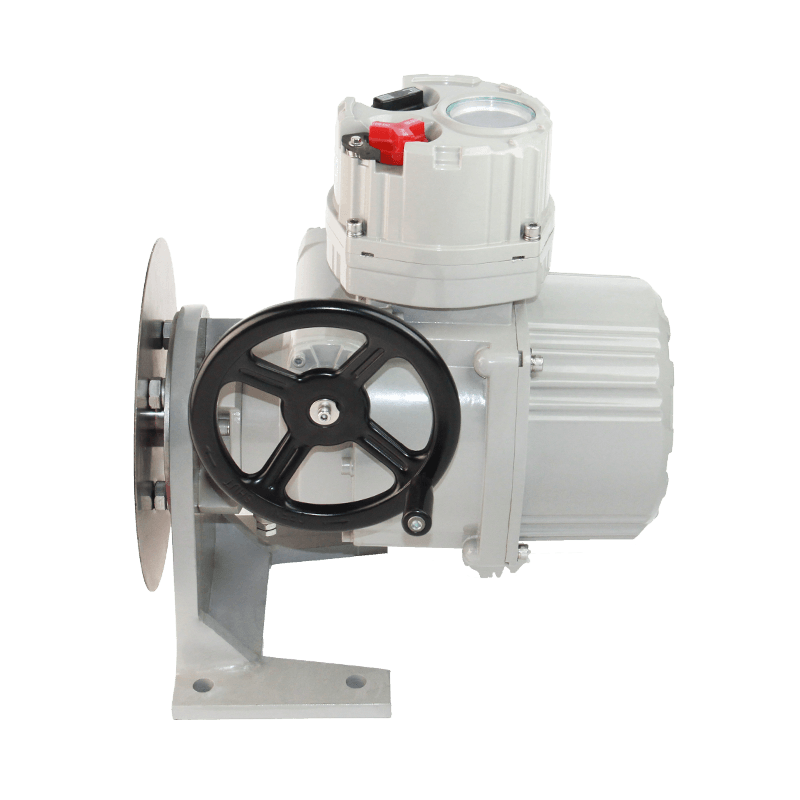

Многооборотный электропривод клапана серии BJ/BJM10-IICD описание
Многооборотный электропривод клапана серии BJ/BJM10-IICD — локальный контроллер в автоматике. Операторы быстро настраивают его через ручной программатор. Или они используют местную ручку, не нарушая целостность. Его ЖК-дисплей показывает положение клапана китайскими символами. Он ещё отображает лимиты, аварии, цифры и графику.
Многооборотный электропривод клапана серии BJ/BJM10-IICD
Благодаря дизайну он точно управляет угловым движением. Он даёт решения с моментом 30-300 Н·м. Они подходят для электроэнергетики, нефти, химии, судостроения.
Патентный планетарный механизм лучше традиционных червячных. Его двухступенчатая передача повышает эффективность на 50%. Высококачественные стальные детали уменьшают износ. Отказ от переключателей предотвращает поломки. Эти компактные устройства удваивают нагрузку и срок службы. Многооборотный электропривод блокируется самопроизвольно на любой скорости. Современный корпус улучшает вид в промышленных приложениях.
Многооборотный электропривод клапана серии BJ/BJM10-IICD имеет фланцы ISO 5210:2017. Он даёт индивидуальные конструкции для разных нужд. Он напрямую соединяется с клапанами через интерфейсы. Стандартные корпуса выдерживают коррозионные среды. Взрывобезопасные модели работают в зонах 1/2 (IIA-IIC, T1-T4). Пылезащищенные версии функционируют в зонах 21/22 (IIIA-IIIC, T130°C).
Многооборотный электропривод клапана серии BJ/BJM10-IICD предлагает гибкие полевые шины, при этом доступны опции коммуникации — такие как Profibus, Modbus, DeviceNet, FF и HART. Эти модули, в свою очередь, удовлетворяют промышленные потребности управления, а мы при этом разработали версию BJ/BJM-IICDF на его платформе. Причём эта версия размещает компоненты в отдельном блоке, и при этом промышленные кабели соединяют его с электроприводом. Благодаря этому дизайну сохраняются функции в тяжелых условиях: так как он справляется с высокими температурами и вибрациями, он при этом имеет лучшую стойкость, чем стандартные модели. Кроме того, полевые испытания подтверждают его надежность на электростанциях, а кроме того нефтехимические приложения используют его прочные характеристики.
Многооборотный электропривод клапана серии BJ/BJM10-IICD
Характеристики
1. Безинвазивный дизайн для настройки без инструментов
Многооборотный электропривод клапана серии BJ/BJM10-IICD имеет безинвазивную структуру. Она подходит для полевых операций удобно. К тому же его магнитные ручки работают надёжно. Они взаимодействуют с датчиками Холла внутри корпуса. Операторы настраивают параметры через управляющие ручки. Или они используют инфракрасные программаторы для этого. При этом они не открывают крышки при проверке статуса. Этот дизайн предотвращает попадание пыли и влаги. Он также значительно повышает электрическую надежность.
Многооборотный электропривод клапана серии BJ/BJM10-IICD
2. Одновременная ручная и электрическая эксплуатация
Многооборотный электропривод клапана серии BJ/BJM10-IICD работает ручно и электрически. При этом он обеспечивает плавное совмещение двух режимов. Он полностью исключает традиционные переключатели. Речь о ручно-электрических переключателях здесь. Следовательно, он избавляется от связанных рисков поломок. При этом он эффективно повышает эксплуатационную надежность. Также надежность растёт существенно благодаря этому.
3. Абсолютный энкодер в качестве позиционного датчика
Многооборотный электропривод клапана серии BJ/BJM10-IICD имеет энкодер BM16. Это передовой проприетарный датчик положения. Этот датчик использует бесконтактное измерение. При потере электроэнергии он сохраняет позицию клапана. При этом он не нуждается в батарейках для этого. К тому же он отличается исключительной надежностью. Он ещё имеет сверхдлинный срок службы. Следовательно, он гарантирует стабильное позиционирование клапана. При этом позиционирование клапана остаётся точным.
4. Раздельный исполнительный механизм для работы в тяжелых условиях
Многооборотный электропривод клапана серии BJ/BJM10-IICD имеет дизайн BJ/BJM-IICDF. У него отдельные электрические контроллеры. Эта конфигурация изолированная использует кабели. Кабели передают сигналы на расстоянии. При этом она обеспечивает стабильное управление. Она ещё гарантирует стабильную обратную связь. Даже при высоких температурах он управляет клапанами. Или при сильных вибрациях он работает надёжно. Стандартный кабель 10 метров можно удлинить. Удлинение делают по заказу клиента.
5. Корпус с двойной герметизацией и усиленной защитой
Корпус имеет уплотнительные кольца O для статики. Он ещё имеет губчатые уплотнения для динамики. Это повышает механическую прочность корпуса. Он соответствует классу IP68 по ГБ4208-2017. Это 2 метра под водой 48 часов. Он выдерживает условия тяжелые успешно. К тому же разъемная коробка сохраняет герметизацию. При монтаже проводов она блокирует пыль. Она ещё блокирует влагу от входа. Более того, взрывобезопасные модели подходят для газовых зон 1/2. Они подойдут для классов IIA/B/C (T1-T4). А пылезащищенные версии работают в зонах 21/22. Они подойдут для классов IIIA/B/C (T130°C).
Многооборотный электропривод клапана серии BJ/BJM10-IICD
6. Полные защитные функции
Защитные функции включают лимиты положения клапана. Также они содержат защиту от перегрузки момента. К тому же есть исправление автоматическое фазной последовательности. Помимо этого есть защита от мгновенного разворота. Также предусмотрена защита от потери фаз. Потери фаз здесь指 электросетей. К тому же функции реагируют на зажим клапана. Кроме того есть защита мотора от перегрева. И наконец есть защита электрической изоляции.
7. Индикация состояния с защитой от потери электроснабжения
Полеуправляемые бистабильные контакты показывают состояние клапана. Они отображают пределы открытия и закрытия клапана. Также они показывают перегрузку момента клапана. Они ещё отображают операцию клапана. И промежуточные положения клапана тоже. При этом они сохраняют своё состояние. Даже при обрыве электроснабжения они сохраняют.
8. Самоблокирующий механизм
Многооборотный электропривод клапана серии BJ/BJM10-IICD имеет планетарный редуктор. Редуктор обеспечивает обратное самоблокирование. Таким образом он предотвращает разворот клапана. Это происходит при потере электроэнергии. Или при потере сигнала к электроприводу.
Модель продукта: Многооборотный электропривод клапана серии BJ10-IICD
Питание
Мощность мотора (Вт)
Номинальный момент (Н·м)
Номинальный ток (А)
Ток запирания (А)
Масса (кг)
однофазный
15
20
0.5
0.8
20
трехфазный
15
20
0.24
0.38
20
Модель продукта: Многооборотный электропривод клапана серии BJM10-IICD
Многооборотный электропривод клапана серии BD-IIC/BDM-IIC
Многооборотный электропривод клапана серии BD-IIC/BDM-IIC имеет важную роль. Он служит компонентом автоматизации для локального управления. Особенно он позволяет быстро настраивать без инвазии. Это делается через ручной программатор или ручку. Кроме того, он оснащён точечным ЖК-дисплеем. Дисплей чётко показывает момент и положение. Он ещё показывает статус и аварии клапана. Использует китайские символы, цифры и графику. Более того, у него выходной момент от 50 Н·м. До 3000 Н·м базового выходного момента. Можно увеличить до 300 000 Н·м через редуктор. Дополнительный редуктор помогает увеличить момент. Так он эффективно поддерживает многооборотную работу. В результате электропривод используется в отраслях. Например электроэнергетике, нефти, химии и охране среды.
Электропривод предлагает фланцы в соответствии с стандартом ISO 5210:2017 или индивидуальные фланцы для универсального монтажа на клапаны. Его корпус выдерживает суровые условия; он оснащён дополнительной защитой IP68 и модулями полевых шин (например, Profibus-DP, Modbus) для расширения возможностей подключения. Для экстремальных условий раздельные модели BD-IICF/BDM-IICF разделяют контроллер и электропривод, обеспечивая надёжную работу при высоких температурах или вибрациях.
