Описание
Многооборотный электропривод клапана описание

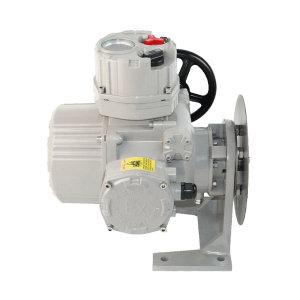

Электропривод клапана серии BJ/BJM-IICD — важные устройства местного управления в автоматизации процессов. Кроме того, операторы быстро настраивают их с помощью ручного программатора или местной ручки, не нарушая целостности. Также их точечный ЖК-дисплей показывает положение клапана, лимиты и аварии с китайскими символами, цифрами и графикой. Помимо этого, благодаря передовому дизайну и надежной конструкции они точно управляют многооборотным угловым движением. И наконец, они предлагают оптимальные решения с моментом 30-300 Н·м для электроэнергетики, нефти, химии и судостроения.
Патентный планетарный зубчатый механизм значительно превосходит традиционные червячные конструкции. Кроме того, его двухступенчатая зубчатая передача повышает механическую эффективность более чем на 50%. Более того, высококачественные детали из сплавной стали значительно уменьшают износ, а отказ от ручно-электрических переключателей предотвращает поломки. Кроме того, эти компактные устройства значительно удваивают нагрузочную способность и срок службы. Также многооборотный электропривод клапана надежно блокируется самопроизвольно на любой скорости. Помимо этого, современный дизайн корпуса улучшает внешний вид в промышленных приложениях.
Многооборотный электропривод клапана серии BJ/BJM-IICD имеет фланцы, соответствующие ISO 5210:2017, и предлагает индивидуальные конструкции. Он напрямую соединяется с клапанами, обеспечивая надежную работу через разные интерфейсы. Кроме того, его стандартные корпуса с фосфатированием и покрытием эффективно выдерживают коррозионные среды. Также дополнительные взрывобезопасные модели работают в опасных зонах 1/2 с газовыми группами IIA-IIC (T1-T4). К тому же пылезащищенные версии безопасно функционируют в зонах 21/22 для пылевых групп IIIA-IIIC (T130°C).
Многооборотный электропривод клапана серии BJ/BJM-IICD предлагает гибкие варианты полевых шин: Profibus-DP, Modbus, DeviceNet. Кроме того, эти модули эффективно удовлетворяют разные промышленные потребности управления. На его платформе мы разработали раздельную версию BJ/BJM-IICDF. Она размещает электрические компоненты в отдельном блоке управления. К тому же промышленные кабели надежно соединяют его с электроприводом. При этом этот дизайн сохраняет полные функции и отличается в тяжелых условиях. Также он отлично справляется с высокими температурами и сильными вибрациями. По сравнению со стандартными моделями он демонстрирует лучшую стойкость к средам. Кроме того, полевые испытания подтверждают его надежность в тяжелых условиях, например, на электростанциях. Также нефтехимические приложения пользуются его прочными характеристиками.
Характеристики
1. Безинвазивный дизайн для настройки без инструментов
Многооборотный электропривод клапана серии BJ/BJM-IICD имеет безинвазивную структуру для полевых операций. К тому же его магнитные ручки надежно работают с датчиками Холла внутри корпуса. Операторы могут настраивать параметры и проверять статус через управляющие ручки или инфракрасные программаторы, не открывая крышек. Этот дизайн предотвращает попадание пыли и влаги, а также значительно повышает электрическую надежность.
2. Одновременная ручная и электрическая эксплуатация
Многооборотный электропривод клапана серии BJ/BJM-IICD позволяет одновременно работать вручную и электрически плавно. Он полностью исключает традиционные ручно-электрические переключатели. Следовательно, он эффективно избавляется от связанных рисков поломок, а также существенно повышает эксплуатационную надежность.
3. Абсолютный энкодер в качестве позиционного датчика
Многооборотный электропривод клапана серии BJ/BJM-IICD оснащается передовой проприетарной технологией датчика положения — многооборотным абсолютным энкодером BM16. Этот датчик использует бесконтактное измерение. При потере электроэнергии он сохраняет точное положение клапана без батарей. К тому же он отличается исключительной надежностью и сверхдлинным сроком службы. Следовательно, он гарантирует стабильное и точное позиционирование клапана.
4. Раздельный привод для работы в суровых условиях
Многооборотный электропривод клапана серии BJ/BJM-IICD имеет раздельный дизайн (BJ/BJM-IICDF) с отдельными электрическими контролями. Эта изолированная конфигурация использует кабели для удаленной передачи сигналов. При этом она обеспечивает стабильное управление и обратную связь. Даже в экстремальных условиях — высокие температуры или сильные вибрации — он надежно управляет клапанами. Стандартный 10-метровый кабель можно удлинить по заказу.
5. Корпус с двойной герметизацией и усиленной защитой
Корпус сочетает уплотнительные кольца O для статических герметизаций и губчатые уплотнения для динамических соединений, повышая механическую прочность. Он имеет класс IP68 (2 м под водой в течение 48 ч по ГБ4208-2017) и выдерживает тяжелые условия. К тому же разъемная коробка сохраняет герметизацию при монтаже проводов, блокируя пыль и влагу. Более того, взрывобезопасные модели подходят для газовых зон 1/2 классов IIA/B/C (T1-T4). А пылезащищенные версии работают в зонах 21/22 классов IIIA/B/C (T130°C).
6. Полные защитные функции
Защитные функции включают лимиты положения клапана. Также они содержат защиту от перегрузки момента. К тому же есть автоматическое исправление фазной последовательности. Помимо этого — защита от мгновенного разворота. Также предусмотрена защита от потери фаз электросетей. К тому же реагируют на зажим клапана. Кроме того — защита мотора от перегрева. И наконец, защита электрической изоляции.
7. Индикация состояния с защитой от потери электроснабжения
Полеуправляемые бистабильные выходные контакты показывают состояние клапана: пределы открытия/закрытия, перегрузку момента, операцию или промежуточные положения. При этом они сохраняют свое состояние даже при обрыве электроснабжения.
8. Самоблокирующий механизм
Многооборотный электропривод клапана серии BJ/BJM-IICD имеет планетарный редуктор, обеспечивающий обратное самоблокирование. Таким образом, он предотвращает разворот при потере электроэнергии или сигнала.
Связанный продукт: Электрический шкаф управления приводами серии B-F
Электрический шкаф управления приводами серии B-F используется в качестве ключевого устройства управления. Он применяется для управления электроприводами в технологических процессах. Компоненты управления интегрируются в автономный блок. При этом блок располагается отдельно от привода. Таким образом, обеспечивается надежная работа в сложных условиях. Сигналы управления передаются по кабелям на большие расстояния. При этом сохраняются оперативное управление и обратная связь.
Шкаф управления серии B-F сконструирован по передовым технологиям. Кроме того, он обладает надежной конструкцией. Он может комбинироваться с разными электроприводами серии B. В результате формируются раздельные системы приводов. Все функции многооборотных и неполнооборотных приводов поддерживаются. Более того, работа обеспечивается в сложных условиях. Такие условия включают высокие и низкие температуры. Также учитывается сильная вибрация. Шкаф совмещается с раздельными приводами серий BD-IIC и BD-C8. Кроме того, поддерживаются серии BJ-IIC. Следовательно, применение находится во многих отраслях.
