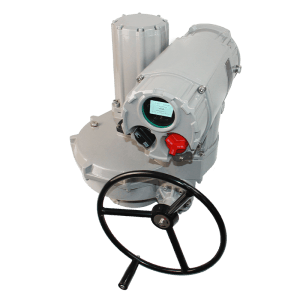

Клапан регулирующий с электроприводом серии BD/BDM40-IIC описание
Клапан регулирующий с электроприводом играет ключевую роль в промышленных процессах. Кроме того, он отличается простым вводом в эксплуатацию. Благодаря специализированному контроллеру операторы легко управляют работой. Устройство также оснащено ЖК-дисплеем. Дисплей показывает крутящий момент, положение клапана и аварийные сигналы. Данные отображаются на трёх языках: китайском, английском и русском. При этом используются цифровые и графические форматы.
Конструкция привода прочна и современна. При этом она обеспечивает точное управление. Крутящий момент достигает 3500 Н·м. С редукторами момент даже доходит до 300 000 Н·м. Кроме того, решение универсально и широко применяется. Например, на электростанциях и нефтегазовых объектах. Также в химической промышленности и металлургии. Ещё в судостроении, пищевой и бумажной отраслях. А также в строительстве и муниципальных проектах.
Как работает клапан регулирующий с электроприводом?
Клапан регулирующий с электроприводом получает управляющие сигналы. Затем он активирует двигатель и шестерённый механизм. Это преобразует вращение в линейное или угловое перемещение. Таким образом, устройство точно регулирует поток среды. Оно также контролирует давление или температуру. Система с обратной связью отслеживает положение. В результате обеспечивается точное автоматическое управление процессом.
Регулирующий клапанс электроприводом имеет фланцы ISO5210:2017, при этом возможна индивидуальная адаптация фланцев для надежной связи с разными типами арматуры, корпус привода имеет повышенную прочность, поэтому устройство можно использовать на открытом воздухе, а по желанию заказчика привод может получить степень защиты IP68, производитель предлагает два варианта исполнения: взрывозащищенное для газовых сред (Зона 1/2, IIA-IIC, T1-T4) и пыленепроницаемое для опасных зон (Зона 21/22, IIIA-IIIC, T130°C), кроме того доступны стандартные и индивидуальные конфигурации под конкретные требования применения.
Клапан регулирующий с электроприводом электрического клапана поддерживает установку дополнительных компонентов, при этом вы можете выбрать нужные функциональные модули, включая карты полевых шин: Profibus-DP, Modbus, Device Net, FF и HART, такая комплектация позволяет адаптировать привод под конкретные задачи, в результате оборудование отвечает самым разным требованиям систем автоматизации промышленных процессов.
Характеристики
1. Многооборотный электропривод клапановЖК-дисплей с точечной матрицей многооборотный электропривод клапанов
Высококонтрастный точечно-матричный ЖК-дисплей четко показывает положение клапана (точность 1%), и он даёт полный доступ ко всем пунктам меню управления, причем отображение работает на китайском и английском языках, кроме того система в реальном времени выводит аварийные сигналы и статус работы, и эти данные тоже показываются на обоих языках.
Что касается светодиодной индикации, то яркие LED-индикаторы наглядно обозначают предельные положения клапана: постоянный красный свет сигнализирует о полном закрытии, а постоянный зеленый — о полном открытии, при этом в процессе работы красный диод мигает во время закрытия клапана, тогда как зеленый — во время открытия, что обеспечивает дополнительную визуальную индикацию состояния системы.
2. Неинвазивный дизайн и неоткрытая отладка
Клапан регулирующий с электроприводом имеет неинвазивное управление. Кроме того, он использует магнитный датчик Холла. Важно, что датчик работает без механического контакта с валом. Операторы могут легко настраивать параметры двумя способами. Например, через регулировочную ручку или инфракрасный программатор. При этом не нужно открывать электронный отсек.
Конструкция привода герметична и надёжна. Она защищает компоненты от пыли и влаги. Более того, это значительно повышает общую надёжность системы. Таким образом, привод сочетает современные технологии и максимальную защищённость.
3. Механические приводные компоненты смазаны высококачественной консистентной смазкой. При этом в течение всего срока службы не требуется добавление смазочного материала
Электроприводной регулирующий клапан применяет высококачественную смазку. Она постоянно смазывает внутренние передаточные элементы. Причем даже при длительной эксплуатации. Это решение снижает механический износ. Кроме того, увеличивает срок службы изделия.
4. Новая высоконадежная конструкция механического привода с повышенной эффективностью и увеличенным сроком службы
Приводной механизм сочетает основные шестерни и планетарные передачи. Благодаря этому, механическая эффективность возрастает на 30%. Причем высококачественные стальные шестерни снижают износ. Компактная конструкция удваивает срок службы. При этом сохраняется превосходная грузоподъемность.
5. Одновременное электрическое и ручное управление
Система обеспечивает совместное ручное и электрическое управление. Таким образом отпадает need в переключающих механизмах. Конструкция устраняет проблемы традиционных систем. Следовательно надежность привода существенно повышается.
6. Множественные режимы управления
Режимы управления включают: полевой контроль, дистанционное дискретное управление, дистанционное аналоговое управление, ESD-управление, полевое шинное управление, двухпроводное управление и прерывистое оперативное управление.
7. Полный набор защитных функций
Защитные функции охватывают несколько ключевых аспектов. Прежде всего, ограничение положения и защита от перегрузки. Система автоматически корректирует чередование фаз. Поэтому привод работает стабильно при любом питании. Одновременно, защита от мгновенного реверса предотвращает повреждения. Кроме того, защита от обрыва фазы устраняет неполадки. Важно, что система работает даже при заклинивании. Дополнительно, тепловая защита двигателя предотвращает перегрев. В итоге, гальваническая развязка повышает надёжность.
8. Раздельный привод адаптируется к различным сложным условиям эксплуатации
Клапан с электроприводом выносит электронику в контроллер. Так появляется раздельная версия BD-IICF/BDM-IICF. Блок управления отделён от механизма. Но кабельная связь сохраняет функции. Приводы работают в сложных условиях. Устойчивы к высоким температурам. Вибрация не нарушает работу. Интеллектуальная система обеспечивает точность.
9. Самоблокирующая способность
Планетарный привод обладает обратной самоблокировкой. Благодаря этому, он предотвращает обратный ход электропривода. Кроме того, он сохраняет положение при отключении питания. Важно, что потеря сигнала не вызывает вращения.
10. Ручное управление
Конструкция штурвала позволяет аварийное управление электроприводом при отключении питания.
Модель продукта: клапан регулирующий с электроприводом серии BD40-IIC
Модель продукта: клапан регулирующий с электроприводом серии BDM40-IIC
четвертьоборотный электрический привод VS многооборотный электрический привод
Основное отличие между четвертьоборотным электрическим приводом (углового хода) и многооборотным приводом заключается в способе привода клапана в движение: четвертьоборотный электрический привод выводит в движение клапаны типа шарового, мембранного и других “четвертьоборотных” за счет вращения на 0-90 градусов (или в определенном угловом диапазоне), обеспечивая их открытие, закрытие или регулировку; а многооборотный привод должен совершать несколько полных оборотов (чаще всего более 360 градусов) для привода в движение клапаны типа затворного, стопорного и других, у которых шток требует нескольких оборотов для полного открытия или закрытия.
Технические характеристики
