Интеллектуальный линейный привод серии BZ08

Описание

Интеллектуальный линейный привод серии BZ08 описание

Линейный интеллектуальный привод серии BZ08 — ключевое устройство. Он оснащен автономным задатчиком параметров. Поэтому пользователь быстро настраивает систему. И также проверяет её и получает данные. Всё это без вмешательства в работу. Такая конструкция экономит время. И конечно же, силы оператора. Привод имеет матричный ЖК-дисплей. Дисплей показывает положение клапана и уставки. А также статус работы и аварии. Информация выводится на китайском языке. И дополнительно цифрами и графиками. Этот интерфейс делает управление простым. И при этом очень интуитивным.

Интеллектуальный линейный привод серии BZ08 отличается простой конструкцией. Но при этом он очень компактный. И имеет широкий диапазон характеристик. Он обеспечивает точное управление. Благодаря линейному перемещению клапана. Привод предлагает оптимальные решения. Для усилий от 1 до 25 кН. И поэтому удовлетворяет разные промышленные потребности.

Интеллектуальный линейный привод серии BZ08 поддерживает дополнительные функции. По желанию можно установить модули Profibus-DP. Или же Modbus и Devicenet. А также FF или Hart. Более того, эти опции расширяют возможности. И значительно повышают гибкость управления. Таким образом, привод адаптируется легко. А именно к разным промышленным задачам. И обеспечивает надежную интеграцию в систему.

Что такое технология абсолютного энкодера и почему она лучше?

Наш линейный интеллектуальный электропривод серии BZ04 использует запатентованный энкодер BM12. Это абсолютный однооборотный датчик. Он работает по бесконтактному принципу. Ему не нужна батарея для памяти. Положение клапана сохраняется после сбоя питания. При включении система сразу знает точную позицию. Поэтому не требуется повторная калибровка. Это обеспечивает высокую надежность. А также исключительно долгий срок службы.

Характеристики

1. Бесконтактная конструкция и настройка без вскрытия

интеллектуальный линейный привод серии BZ08 использует революционную ИК-технологию. Операторы легко регулируют параметры. Для этого используют портативный ИК-программатор. Они контролируют состояние системы без вскрытия. Эта технология исключает доступ к компонентам. Герметичная конструкция защищает от пыли. И также от влаги и загрязнений. Внутренние элементы остаются неповрежденными. Даже в тяжелых условиях. Герметичный отсек гарантирует надежность электроники. Эксплуатация без инструментов сокращает время. И обеспечивает превосходную защиту. Данное решение сочетает простоту обслуживания. А также повышенную устойчивость.

Неинвазивная конструкция и отладка без вскрытия

2. Абсолютный энкодер позиции

Интеллектуальный линейный привод серии BZ08 оснащен абсолютным энкодером BM12. Этот датчик использует бесконтактную технологию. Он сохраняет положение клапана без батареи. Даже при отключении питания. Конструкция гарантирует правильное положение. Прочная конструкция обеспечивает высокую надежность. А также долгий срок службы. Бесконтактный принцип исключает механический износ. И сохраняет стабильную производительность. Эта технология обеспечивает бесперебойную работу. А также превосходную долговечность.

3. Двойная герметизация корпуса обеспечивает усиленную защиту

Интеллектуальный линейный привод серии BZ08 имеет двойную герметизацию. Уплотнительные кольца герметизируют статические соединения. Маслостойкие манжеты защищают динамические компоненты. Это улучшает механическую герметичность. Корпус соответствует степени защиты IP67. И обеспечивает высокий уровень электробезопасности. Клеммная коробка имеет двойную систему уплотнения. Она сохраняет защиту при снятии крышек. Конструкция предотвращает попадание пыли и влаги. Прочное исполнение гарантирует долговечную работу. Оборудование сохраняет надежность при любых воздействиях.

4. Многорежимное управление

Интеллектуальный линейный привод серии BZ08 поддерживает гибкие режимы управления. А именно местное управление. И дистанционное переключение. А также аналоговое управление. Пользователь легко переключается между режимами. Это обеспечивает удобство эксплуатации. И подходит для различных условий.

5. Комплексные защитные функции

Устройство объединяет несколько защитных функций. Включая ограничение хода. А также защиту от перегрузки. И потери сигнала. Оно оснащено мгновенной защитой от реверса. А также гальванической развязкой. Это значительно повышает безопасность работы. Система обеспечивает надежную защиту оборудования. И в различных условиях эксплуатации.

6. Самоблокирующийся механизм

Интеллектуальный линейный привод серии BZ08 имеет самоблокирующуюся конструкцию. Она предотвращает обратный ход. А именно при отключении питания. Или потере сигнала. Данная функция гарантирует стабильность положения. Даже в аварийных ситуациях. И обеспечивает дополнительную безопасность.

7. Ручной маховик

Интеллектуальный линейный привод серии BZ08 оснащен эргономичным маховиком. Он обеспечивает аварийное управление. А именно при отключении электричества. Он позволяет переключиться на ручной режим. И гарантирует непрерывный контроль процесса. Такая конструкция повышает надежность системы. Особенно в критических ситуациях.

Модель	Усилие толкания (KN)	Скорость (mm/s)	Ход (mm)	Источник питания (V)	Энергопотребление (W)	Защита электродвигателя	Интерфейс ввода/вывода кабеля	Ручное управление	Класс защиты	Вес (Kg)
BZ08	8.0	1	50	1、220VAC 2、380VAC 3、24DC 4、Другие	25	Разрешено блокирование вала (при работе)	2-M18× 1.5	иметь	IP67	10

Технические Характеристики

Питание	Трехфазное питание: 380 ВАС ±10%/50 Гц ±2% Однофазное питание: 220 ВАС ±10%, 50 Гц ±2%
Дополнительные варианты электропитания	Трехфазное питание: 200 ВАС / 230 ВАС / 240 ВАС / 415 ВАС Однофазное питание: 110 ВАС / 115 ВАС / 208 ВАС / 230 ВАС / 240ВАС
Входные сигналы	Стандартный сигнал: DC4–20мА Опциональные сигналы: DC0–20мА, DC0–10мА, DC1–5В, DC0–5В, DC0–10В, Profibus-DP, Modbus, Hart, Devicenet, FF Fieldbus или другие управляющие сигналы.
Выходные сигналы	DC4–20мА, 4 программируемых одностабильных выходных контакта
Допустимые параметры контактов	250 ВАС/5 А или 30 ВDC/5 А
Импеданс текущей нагрузки	≤750Ω
Входное сопротивление	250Ω
Основная погрешность	±1.0% (от номинального хода)
Гистерезис	±1.0% (от номинального хода)
Мёртвая зона	Регулируемый диапазон: 0.3%–9.9% (от входного сигнала, по умолчанию 1.0%)
Максимальный ход	50mm
Температура окружающей среды	От -20℃ до +70℃; опционально: от -30℃ до +70℃
Уровень защиты	IP67 (водонепроницаемое исполнение)
Относительная влажность	≤95% (при 25°C)
Атмосферное давление	86кПа–106кПа

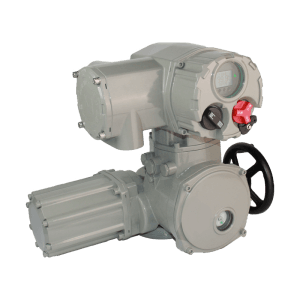

Связанная продукция: Многооборотный электропривод клапанов серии BD/BDM05-C8

Многооборотный электропривод клапанов не только играет ключевую роль в управлении промышленными процессами, но и отличается простотой ввода в эксплуатацию. Благодаря специализированному контроллеру или полевому регулятору операторы могут легко контролировать его работу. Устройство оснащено точечно-матричным ЖК-дисплеем, который отображает крутящий момент, положение клапана и аварийные сигналы на трех языках (китайском, английском и русском) в цифровом и графическом форматах.

Конструкция привода не только прочна и современна, но и обеспечивает точное управление с крутящим моментом 50-3500 Н·м (до 300 000 Н·м с редукторами). Более того, это универсальное решение широко применяется в различных отраслях: на электростанциях, нефтегазовых объектах, в химической промышленности, металлургии, судостроении, пищевой и целлюлозно-бумажной промышленности, а также в строительстве и муниципальных проектах.
