Искробезопасный клапан электропривод описание

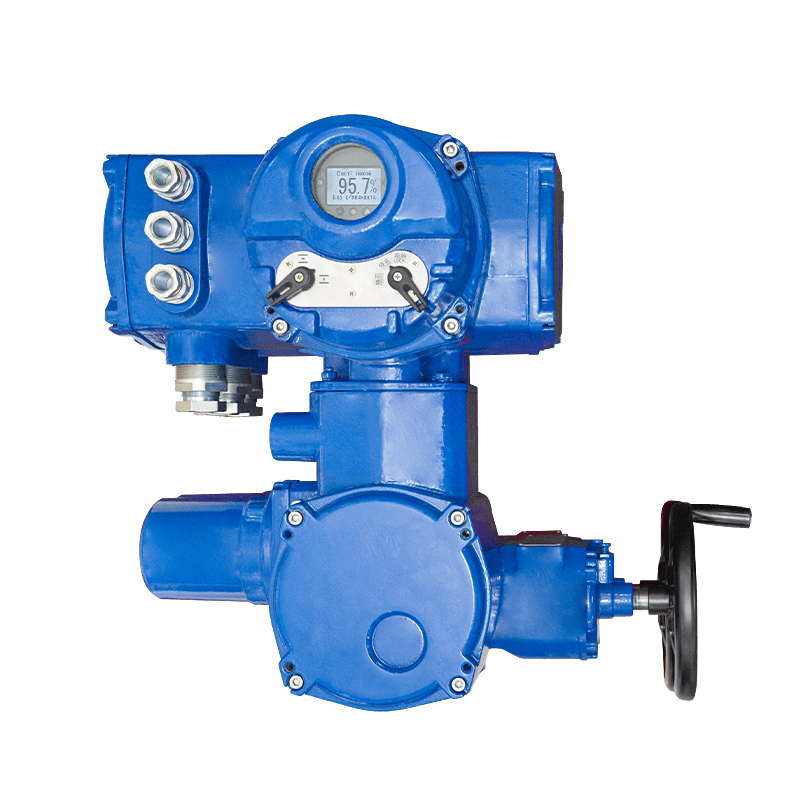

Искробезопасный клапан электропривод серии ZJY — взрывозащищенные электроприводы для клапанов. Это специальное решение для взрывоопасных производств 1 класса. Привод работает с линейными клапанами, такими как задвижки, вентили, мембранные и шлюзовые клапаны. Он выполняет три основные функции: открытие, закрытие и регулировка положения. Кроме того, устройство позволяет дистанционное управление. Оно также совместимо с централизованными системами контроля. Более того, привод интегрируется в автоматические системы управления.
В современной промышленности, прежде всего, это оборудование играет ключевую роль. Более того, благодаря множеству функций, привод не только демонстрирует стабильную работу, но и гарантирует высокую надежность. Кроме того, контрольная система, как известно, использует передовые технологии. При этом конструкция не просто эффективна, а отличается продуманной инженерной логикой. Что касается корпуса, во-первых, он изготовлен из прочных материалов, во-вторых, имеет компактные габариты. Важно отметить, что монтаж не требует специальных навыков, а обслуживание, в свою очередь, сводится к минимальным усилиям. В результате, устройство не только соответствует строгим стандартам безопасности, но и превосходит ожидания пользователей.
Искробезопасный клапан электропривод серии ZJY соответствует стандарту GB/T3836.1-2021 для взрывоопасных сред. Кроме того, он отвечает требованиям GB/T3836.2-2021 по взрывонепроницаемой оболочке. Устройство стабильно работает в тяжелых условиях. Оно легко выдерживает высокое давление. Более того, привод эффективно функционирует при экстремальных температурах. Он также устойчив к пыли и влаге.
Сфера применения
Оборудование отличается долговечностью и требует минимального обслуживания. Поэтому оно идеально подходит для разных отраслей. Например, в горнодобывающей промышленности его используют ежедневно. Во-первых, химические заводы выбирают данный привод, поскольку он обеспечивает повышенную безопасность. Кроме того, аналогичным образом водоочистные сооружения устанавливают его, чтобы гарантировать эффективную работу. При этом электростанции активно полагаются на это устройство, и всё благодаря его исключительной надежности. Что касается конструкции, то она специально разработана для предотвращения взрывов. Более того, дополнительные защитные функции не только снижают риски, но и обеспечивают полную безопасность персонала. Помимо этого, современные технологии, применяемые в приводе, гарантируют абсолютно бесперебойную работу. В результате, компании смело доверяют этому оборудованию даже самые ответственные задачи. Наконец, инженеры особенно рекомендуют его для работы в сложных условиях, так как он сочетает инновации и проверенную эффективность.
Искробезопасный клапан электропривод серии ZJY обеспечивает стабильную работу. Кроме того, он повышает эффективность труда. При этом устройство сокращает простои. Качество соответствует международным стандартам. Поэтому клиенты по всему миру выбирают это решение. Цена при этом остается выгодной. Более того, производитель предлагает глобальную сервисную поддержку. Этот умный привод идеально сочетает безопасность и высокую производительность. Он полностью отвечает требованиям промышленной автоматизации. При этом регулярные обновления улучшают его функционал. Устройство легко справляется с экстремальными условиями. Благодаря этому профессионалы считают его лучшим выбором.
Искробезопасный клапан электропривод характеристики
1. Панель оператора базовых функций для сборки горного привода
Панель управления оснащена ЖК-дисплеем 64×128 точек. Кроме того, она имеет три сигнальных лампы (красную, зеленую и желтую). Также на панели установлены четыре датчика Холла. Дисплей отображает текущий статус привода. Оператор может выбирать режимы работы: местный, дистанционный или стоп. Более того, панель позволяет выполнять локальное управление. Дополнительно она предоставляет доступ к настройкам параметров системы. Таким образом, устройство сочетает простоту управления с широкими функциональными возможностями.
2. Абсолютный энкодер датчика положения клапана
Энкодер напрямую подключается к валу обратной связи привода. Он мгновенно определяет положение клапана. При этом точность достигает 18 бит. Данные плавно передаются через интерфейс SPI. Таким образом, система работает максимально эффективно.
3. Шинная плата
Искробезопасный клапан электропривод серии ZJY оснащен шинной платой, которая принимает сигналы MODBUS-RTU или PROFIBUS от DCS. Кроме того, плата обеспечивает обмен данными с основной платой управления. Устройство выпускается в одноканальной версии. Также доступна двухканальная модификация для сложных задач.
4. Цифровая обратная связь по сигналу
Искробезопасный клапан электропривод серии ZJY выдает шесть релейных сигналов обратной связи. Среди них один контакт аварийной сигнализации. Также в системе предусмотрен контакт дистанционного указателя. Дополнительно привод имеет четыре контакта индикации состояния. Более того, пользователи могут легко программировать все функции ZJY через меню настройки. Таким образом, этот искробезопасный привод сочетает простоту управления с многофункциональностью.
5. Функция самодиагностики неисправностей
Взрывозащищенный электропривод клапана оснащен интеллектуальной системой диагностики. Прежде всего, он непрерывно отслеживает состояние оборудования. При возникновении неисправности привод мгновенно принимает защитные меры. Параллельно на дисплей выводится подробная информация об ошибке. Таким образом, оператор всегда контролирует ситуацию.
6. Многоканальная гальваническая развязка сигналов
Искробезопасные цепи используют специальные изолирующие модули. Эти модули обрабатывают как входные, так и выходные сигналы. Более того, они выдерживают импульсное напряжение до 2000 В. Таким образом, система обеспечивает надежную защиту.
7. Manual/Electric Switching Protection Function
Система защиты “ручной/электрический” режим гарантирует работу при отключении питания. Конструкция с маховиком позволяет ручное управление. При этом блокировочный механизм предотвращает вращение в электрическом режиме. Кроме того, он автоматически отключает питание при ручном управлении. Таким образом, обеспечивается полная безопасность операций.
8. Функция защиты от перегрузки по крутящему моменту
Осевое усилие червяка возрастает вместе с выходным моментом. При этом червяк начинает осевое перемещение. В результате вал обратной связи поворачивается по касательной. Далее，он проворачивает кулачковый механизм. Когда момент превышает номинальное значение, кулачок активирует микровыключатель. Затем выключатель передает сигнал перегрузки в систему управления. Таким образом, электроклапан получает надежную защиту.
9. Искробезопасный инфракрасный конфигуратор
Взрывозащищенный электропривод клапана комплектуется искробезопасным ИК-конфигуратором Ex ia. Следовательно, этот инструмент позволяет проводить настройку непосредственно на объекте. Кроме того, он обеспечивает переключение режимов работы. При этом рабочим не требуется открывать защитный кожух. Таким образом, значительно повышается безопасность обслуживания.
