Искробезопасный взрывозащищенный привод серии ZJY30

Описание

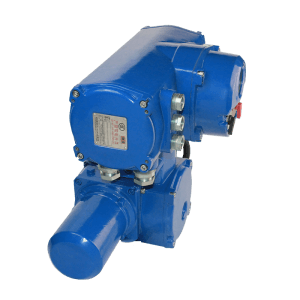

Искробезопасный взрывозащищенный привод серии ZJY30 описание

Взрывозащищенный искробезопасный привод серии ZJY30 — это привод для клапанов. Он является специальным решением. Это решение для взрывоопасных зон 1 класса. Привод управляет линейными клапанами. Например, задвижками и вентилями. А также мембранными и шлюзовыми клапанами. Он выполняет три ключевые функции. А именно открытие и закрытие. И дополнительно регулировку положения.

Искробезопасный взрывозащищенный привод серии ZJY30 играет важную роль в промышленности. Его многофункциональность обеспечивает стабильность. И одновременно дает высокую надежность. Система управления использует передовые технологии. Конструкция отличается инженерной логикой. И она очень эффективна. Корпус сделан из прочных материалов. И он имеет компактные размеры. Монтаж проводят без сложных навыков. А обслуживание требует минимум усилий. Поэтому устройство соответствует стандартам. И даже превосходит ожидания.

Искробезопасный взрывозащищенный привод серии ZJY30 соответствует стандарту GB/T3836.1-2021. И также требованиям GB/T3836.2-2021. Он стабильно работает в тяжелых условиях. И легко выдерживает высокое давление. Более того, эффективен при экстремальных температурах. И устойчив к пыли. А также к влаге.

Искробезопасный взрывозащищенный привод характеристики

1. Панель оператора базовых функций для сборки горного привода

Искробезопасный взрывозащищенный привод серии ZJY30 имеет панель оператора. И панель оснащена ЖК-дисплеем 64×128 точек. Кроме того, на ней есть три лампы. Это красная, зеленая и желтая лампа. Также панель содержит датчики Холла. Дисплей отображает статус привода. Оператор выбирает режим работы. Например, местный или дистанционный. Или же режим стоп. Более того, панель дает локальное управление. Дополнительно она открывает настройки системы. Поэтому управление простое и многофункциональное.

2. Абсолютный энкодер датчика положения клапана

Энкодер подключается к валу обратной связи. И он сразу определяет положение клапана. Причем точность доходит до 18 бит. Данные идут через интерфейс SPI. И система работает максимально эффективно.

3. Шинная плата

Искробезопасный взрывозащищенный привод серии ZJY30 содержит шинную плату. Эта плата принимает сигналы MODBUS-RTU. И также сигналы PROFIBUS от DCS. Кроме того, плата обменивается данными с основной платой. Устройство выпускают в одноканальной версии. А также в двухканальной модификации. Она решает сложные задачи.

4. Цифровая обратная связь по сигналу

Искробезопасный взрывозащищенный привод серии ZJY30 выдает шесть релейных сигналов. Среди них один аварийный контакт. Также система имеет дистанционный указатель. И дополнительно четыре контакта индикации. Более того, пользователи легко программируют функции. И делают это через меню настройки. Таким образом, привод простой и многофункциональный.

5. Функция самодиагностики неисправностей

Искробезопасный взрывозащищенный привод серии ZJY30оснащен интеллектуальной диагностикой. Система непрерывно отслеживает состояние оборудования. При неисправности привод принимает меры. И одновременно показывает ошибку на дисплее. Поэтому оператор всегда контролирует ситуацию.

6. Многоканальная гальваническая развязка сигналов

Искробезопасные цепи используют изолирующие модули. Эти модули обрабатывают входные сигналы. И также они обрабатывают выходные сигналы. Более того, они выдерживают напряжение 2000 В. Следовательно, защита получается надежной.

7. Функция защиты «Ручное/электрическое переключение»

Эта система гарантирует работу без питания. Конструкция с маховиком дает ручное управление. При этом механизм предотвращает вращение. И также он отключает питание автоматически. В итоге, операции полностью безопасны.

8. Функция защиты от перегрузки по крутящему моменту

Осевое усилие червяка растет с моментом. И тогда червяк начинает перемещаться. В результате вал обратной связи поворачивается. Далее он проворачивает кулачковый механизм. Когда момент превышает норму, кулачок активирует выключатель. И затем выключатель передает сигнал. Поэтому защита получается надежной.

Схема расположения электронных компонентов

9. Искробезопасный инфракрасный конфигуратор

Искробезопасный взрывозащищенный привод серии ZJY30 комплектуется ИК-конфигуратором Ex ia. Этот инструмент дает настройку на объекте. Кроме того, он переключает режимы работы. И при этом рабочие не открывают кожух. Таким образом, безопасность обслуживания высокая.

Конструкция и принцип передачи

Искробезопасный взрывозащищенный привод серии ZJY30 состоит из электродвигателя, редуктора, устройства обнаружения крутящего момента, многооборотного абсолютного энкодера позиции, дисплея и управляющего переключателя, механизма переключения ручной/электрический режим, маховика ручного управления, а также системы электрического управления. Конструкция также дополнена взрывонепроницаемыми поверхностями разъема.

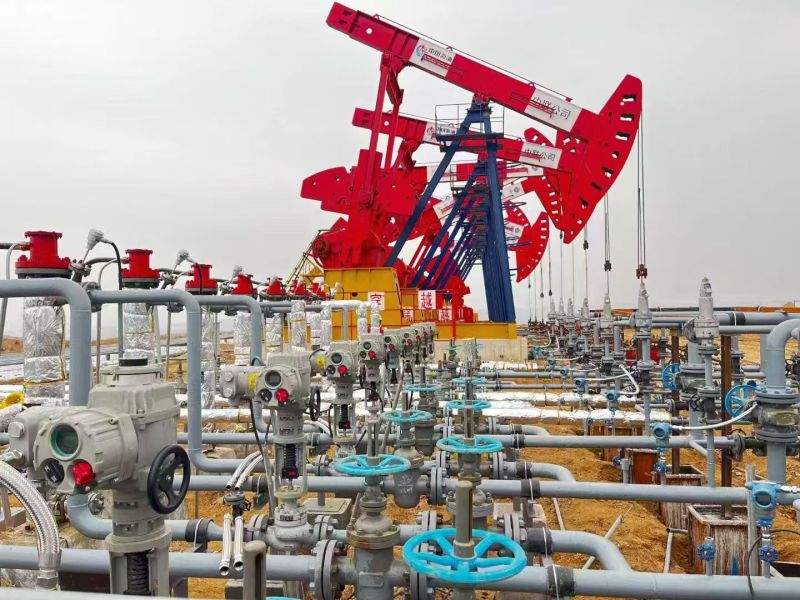

Сфера применения

Оборудование очень долговечное и надежное. И оно требует минимального обслуживания. Поэтому искробезопасный взрывозащищенный привод серии ZJY30 подходит разным отраслям. Например, его используют в горнодобыче. А также на химических заводах. Ведь привод обеспечивает безопасность. Кроме того, его ставят на водоочистных сооружениях. И он гарантирует эффективную работу. Еще электростанции полагаются на устройство. Всё благодаря исключительной надежности.

Конструкция предотвращает взрывы. Более того, дополнительные функции снижают риски. И также они защищают персонал. Помимо этого, технологии обеспечивают бесперебойность. Поэтому компании доверяют ответственные задачи. Наконец, инженеры рекомендуют привод искробезопасный взрывозащищенный привод. Ведь он сочетает инновации и эффективность.

Искробезопасный взрывозащищенный привод серии ZJY30 обеспечивает стабильную работу. Причем он повышает эффективность труда. И также сокращает простои. Его качество соответствует мировым стандартам. Поэтому клиенты выбирают это решение. И цена остается выгодной. Более того, производитель дает глобальную поддержку. Этот умный привод сочетает безопасность и производительность. И он отвечает требованиям автоматизации. Кроме того, обновления улучшают функционал. Устройство справляется с экстремальными условиями. Благодаря этому профессионалы считают его лучшим выбором.

Модель и конфигурация мощности

Технические характеристики	Номинальное напряжение (Vac)	Номинальный крутящий момент (Н·м)	Выходная частота вращения (об/мин)	Типоразмер	Типоразмер
ZJY30-24（380）	380	300	24	0.75	2
ZJY30-24（660）	660	300	24	0.75	2

Искробезопасный взрывозащищенный привод технические характеристики

Эксплуатационные условия	a) Атмосферное давление: 86–110 кПа b) Температура окружающей среды: от -20°C до +40°C c) Средняя влажность: ≤95% при +25°C d) Предназначено для подземных угольных шахт с риском взрыва метана и угольной пыли e) Монтаж на участках без сильной вибрации и ударов f) Зоны без коррозионных газов, повреждающих металлы или изоляционные материалы g) Режим работы: S2-15 (кратковременный) h) Для невыработанных участков подземных угольных шахт
Номинальное напряжение	АС380В или АС660В (на выбор)
Номинальная частота	50 Гц
Продолжительность включения	Кратковременный режим (15 минут)
Способ монтажа	Вертикальный или горизонтальный монтаж
Уровень шума	≤75 дБ (без нагрузки)
Ручное/электрическое переключение	Ручно-электрическое переключение должно быть четким и надежным. Маховик не должен вращаться при электрической работе (за исключением фрикционного привода).
Момент при заторможенном роторе	1,3–2 номинальных момента
Отклонение повторяемости момента	≤7%
Индикатор положения	Отклонение между показаниями и фактическим положением вала должно быть в пределах ±5%.
Отклонение повторяемости хода	Отклонение повторяемости положения выходного вала должно быть ≤±5°
Вход/выход токового сигнала (искробезопасный) & входное/выходное сопротивление	Вход: DC 4–20 мА, входное сопротивление ≤250 Ом Выход: DC 4–20 мА, выходное сопротивление ≤750 Ом
Цифровой сигнальный вход (искробезопасный)	5-канальный пассивный контактный вход: Входное сопротивление >90 кОм соответствует логике «0» (состояние ВЫКЛ) Входное сопротивление <300 Ом соответствует логике «1» (состояние ВКЛ)
Пассивный релейный выход (искробезопасный)	7-канальный пассивный релейный контактный выход Коммутационная способность контактов: DC30В/5А (активная нагрузка) AC250В/5А (активная нагрузка)

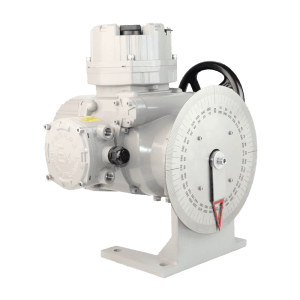

Интеллектуальный четвертоборотный электропривод клапана и интеллектуальный многооборотный привод клапана серии BJ40-IICT

Главное различие — это серия и функция. Серия BJ40-IICT представляет собой многоканальный привод. Он предназначен для переключения потоков. И поддерживает до 16 каналов. А также сложную логику выбора. И обратную связь по каждому каналу. В отличие от этого, серия BJ-Q1 — это стандартный поворотный привод. Он предназначен для четвертьоборотных клапанов. Например, шаровых или дисковых. И он выполняет открытие или закрытие. А также пропорциональное управление.

Документация BJ40-IICT содержит протоколы RS485. Они служат для выбора каналов. А также для управления каналами. Например, функциональные коды для команд. И описывает проводку для выбора каналов. А также сложную обратную связь. Причем для всех 16 каналов. В свою очередь, документация BJ-Q1 описывает стандартные методы. Например, переключатель или ESD. И также аналоговый сигнал. А также простую обратную связь 4-20 мА. И варианты полевых шин. Но в ней нет концепции многоканальности. И также нет соответствующей проводки. И специальных команд для каналов.
