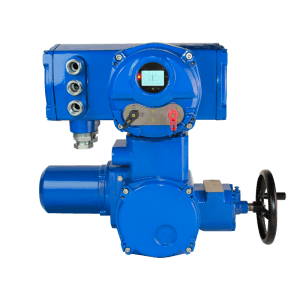

Взрывозащищенный искробезопасный привод серии ZJY20

Описание

Взрывозащищенный искробезопасный привод серии ZJY20 описание

Искробезопасный взрывозащищенный привод серии ZJY20 — это электропривод для клапанов. Он создан для взрывоопасных зон 1 класса. Привод работает с линейными клапанами. Такими как задвижки или вентили. А также мембранные и шлюзовые клапаны. Он выполняет три основные функции. А именно открытие и закрытие. И также регулировку положения.

Взрывозащищенный искробезопасный привод серии ZJY20 играет важную роль в промышленности. Его многофункциональность обеспечивает стабильность. И одновременно гарантирует надежность. Система управления использует современные технологии. Конструкция отличается продуманностью. И она очень эффективна. Корпус изготовлен из прочных материалов. И он имеет небольшие габариты. Монтаж проводят без специальных навыков. А обслуживание требует минимум усилий. Поэтому устройство соответствует стандартам. И даже превосходит ожидания.

Взрывозащищенный искробезопасный привод серии ZJY20 соответствует стандарту GB/T3836.1-2021. И также требованиям GB/T3836.2-2021. Он стабильно работает в сложных условиях. И легко выдерживает высокое давление. Более того, эффективен при экстремальных температурах. И устойчив к пыли. А также к влаге.

Модель и конфигурация мощности

Технические характеристики	Номинальное напряжение (Vac)	Номинальный крутящий момент (Н·м)	Выходная частота вращения (об/мин)	Типоразмер	Типоразмер
ZJY20-24（380）	380	200	24	0.37	2
ZJY20-24（660）	660	200	24	0.37	2

Взрывозащищенный искробезопасный привод характеристики

1. Панель оператора базовых функций для сборки горного привода

Взрывозащищенный искробезопасный привод серии ZJY20 имеет панель оператора. Панель оснащена ЖК-дисплеем 64×128 точек. Кроме того, на ней есть три сигнальные лампы. Это красная, зеленая и желтая лампа. Также панель содержит четыре датчика Холла. Дисплей отображает текущий статус привода. И оператор выбирает режим работы. Например, местный или дистанционный. Или же режим стоп. Более того, панель позволяет локальное управление. Дополнительно она открывает настройки системы. Поэтому управление простое и многофункциональное.

2. Абсолютный энкодер датчика положения клапана

Энкодер подключается к валу обратной связи. И он сразу определяет положение клапана. Причем точность достигает 18 бит. Данные идут через интерфейс SPI. И система работает максимально эффективно.

3. Шинная плата

Взрывозащищенный искробезопасный привод серии ZJY20 содержит шинную плату. Эта плата принимает сигналы MODBUS-RTU. И также сигналы PROFIBUS от DCS. Кроме того, плата обменивается данными с основной платой. Устройство выпускают в одноканальной версии. А также в двухканальной модификации. Она решает сложные задачи.

4. Цифровая обратная связь по сигналу

Взрывозащищенный искробезопасный привод серии ZJY20 выдает шесть релейных сигналов. Среди них один аварийный контакт. Также система имеет дистанционный указатель. И дополнительно четыре контакта индикации. Более того, пользователи легко программируют функции. И делают это через меню настройки. Таким образом, привод простой и многофункциональный.

5. Функция самодиагностики неисправностей

Взрывозащищенный искробезопасный привод серии ZJY20 оснащен интеллектуальной диагностикой. Система непрерывно отслеживает состояние оборудования. При неисправности привод принимает меры. И одновременно показывает ошибку на дисплее. Поэтому оператор всегда контролирует ситуацию.

6. Многоканальная гальваническая развязка сигналов

Искробезопасные цепи используют изолирующие модули. Эти модули обрабатывают входные сигналы. И также они обрабатывают выходные сигналы. Более того, они выдерживают напряжение 2000 В. Следовательно, защита получается надежной.

7. Функция защиты «Ручное/электрическое переключение»

Эта система гарантирует работу без питания. Конструкция с маховиком позволяет ручное управление. При этом механизм предотвращает вращение. И также он отключает питание автоматически. В итоге, операции полностью безопасны.

Схема расположения электронных компонентов

8. Функция защиты от перегрузки по крутящему моменту

Осевое усилие червяка растет с моментом. И тогда червяк начинает перемещаться. В результате вал обратной связи поворачивается. Далее он проворачивает кулачковый механизм. Когда момент превышает норму, кулачок активирует выключатель. И затем выключатель передает сигнал. Поэтому защита получается надежной.

9. Искробезопасный инфракрасный конфигуратор

Взрывозащищенный искробезопасный привод серии ZJY20 комплектуется ИК-конфигуратором Ex ia. Этот инструмент позволяет настройку на объекте. Кроме того, он переключает режимы работы. И при этом рабочие не открывают кожух. Таким образом, безопасность обслуживания высокая.

Конструкция и принцип передачи

Искробезопасный взрывозащищенный электропривод серии ZJY15 состоит из электродвигателя, редуктора, устройства обнаружения крутящего момента, многооборотного абсолютного энкодера позиции, дисплея и управляющего переключателя, механизма переключения ручной/электрический режим, маховика ручного управления, а также системы электрического управления. Конструкция также дополнена взрывонепроницаемыми поверхностями разъема.

Взрывозащищенный искробезопасный привод технические характеристики

Эксплуатационные условия	a) Атмосферное давление: 86–110 кПа b) Температура окружающей среды: от -20°C до +40°C c) Средняя влажность: ≤95% при +25°C d) Предназначено для подземных угольных шахт с риском взрыва метана и угольной пыли e) Монтаж на участках без сильной вибрации и ударов f) Зоны без коррозионных газов, повреждающих металлы или изоляционные материалы g) Режим работы: S2-15 (кратковременный) h) Для невыработанных участков подземных угольных шахт
Номинальное напряжение	АС380В или АС660В (на выбор)
Номинальная частота	50 Гц
Продолжительность включения	Кратковременный режим (15 минут)
Способ монтажа	Вертикальный или горизонтальный монтаж
Уровень шума	≤75 дБ (без нагрузки)
Ручное/электрическое переключение	Ручно-электрическое переключение должно быть четким и надежным. Маховик не должен вращаться при электрической работе (за исключением фрикционного привода).
Момент при заторможенном роторе	1,3–2 номинальных момента
Отклонение повторяемости момента	≤7%
Индикатор положения	Отклонение между показаниями и фактическим положением вала должно быть в пределах ±5%.
Отклонение повторяемости хода	Отклонение повторяемости положения выходного вала должно быть ≤±5°
Вход/выход токового сигнала (искробезопасный) & входное/выходное сопротивление	Вход: DC 4–20 мА, входное сопротивление ≤250 Ом Выход: DC 4–20 мА, выходное сопротивление ≤750 Ом
Цифровой сигнальный вход (искробезопасный)	5-канальный пассивный контактный вход: Входное сопротивление >90 кОм соответствует логике «0» (состояние ВЫКЛ) Входное сопротивление <300 Ом соответствует логике «1» (состояние ВКЛ)
Пассивный релейный выход (искробезопасный)	7-канальный пассивный релейный контактный выход Коммутационная способность контактов: DC30В/5А (активная нагрузка) AC250В/5А (активная нагрузка)

Интеллектуальный четвертоборотный электропривод клапана и интеллектуальный многооборотный привод для клапанов серии BJ80-IICT

Главное различие — это серия и функция. Серия BJ80-IICT представляет собой многоканальный привод. Он предназначен для переключения потоков. И поддерживает до 16 каналов. А также сложную логику выбора. И обратную связь по каждому каналу. В отличие от этого, серия BJ-Q1 — это стандартный поворотный привод. Он предназначен для четвертьоборотных клапанов. Например, шаровых или дисковых. И он выполняет открытие или закрытие. А также пропорциональное управление.

Документация BJ80-IICT содержит протоколы RS485. Они служат для выбора каналов. А также для управления каналами. Например, функциональные коды для команд. И описывает проводку для выбора каналов. А также сложную обратную связь. Причем для всех 16 каналов. В свою очередь, документация BJ-Q1 описывает стандартные методы. Например, переключатель или ESD. И также аналоговый сигнал. А также простую обратную связь 4-20 мА. И варианты полевых шин. Но в ней нет концепции многоканальности. И также нет соответствующей проводки. И специальных команд для каналов.
