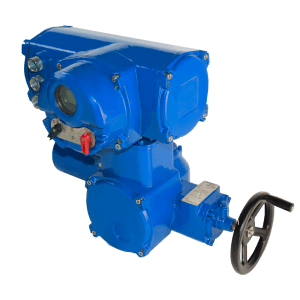

Взрывозащищенные искробезопасные приводы серии ZJY150

Описание

Взрывозащищенные искробезопасные приводы серии ZJY150 описание

Искробезопасные взрывозащищенные приводы серии ZJY150 — специальные решения для производств 1 класса. Они работают с линейными клапанами. Например, с задвижками и вентилями. А также с мембранными клапанами. И кроме того, с шлюзовыми клапанами. Они выполняют три основные функции. То есть открытие и закрытие. И также регулировку положения.

Взрывозащищенные искробезопасные приводы серии ZJY150 играют ключевую роль в промышленности. Их многофункциональность обеспечивает стабильность. И одновременно гарантирует высокую надежность. Системы управления используют передовые технологии. Конструкции отличаются инженерной логикой. И они очень эффективны. Корпуса сделаны из прочных материалов. И они имеют компактные габариты. Монтаж проводят без специальных навыков. А обслуживание требует минимальных усилий. Поэтому устройства соответствуют стандартам. И даже превосходят ожидания.

Взрывозащищенные искробезопасные приводы серии ZJY150 соответствуют стандарту GB/T3836.1-2021. И также требованиям GB/T3836.2-2021. Они стабильно работают в тяжелых условиях. И легко выдерживают высокое давление. Более того, эффективны при экстремальных температурах. И устойчивы к пыли. А также к влаге.

Сфера применения

Оборудование очень долговечное и надежное. Причем оно требует минимального обслуживания. Поэтому приводы ZJY150 подходят разным отраслям. Например, их используют в горнодобывающей промышленности. И также на химических заводах. Ведь они обеспечивают повышенную безопасность. Кроме того, их устанавливают на водоочистных сооружениях. И это гарантирует эффективную работу. А электростанции полагаются на эти устройства. Всё благодаря их исключительной надежности.

Конструкция предотвращает возможные взрывы. Более того, дополнительные функции снижают риски. И также они защищают персонал. Помимо этого, современные технологии обеспечивают бесперебойность. Поэтому компании доверяют ответственные задачи. И инженеры рекомендуют приводы для сложных условий. Ведь они сочетают инновации и проверенную эффективность. Взрывозащищенные искробезопасные приводы серии ZJY150 обеспечивают стабильную работу. Причем они повышают эффективность труда. И также сокращают простои.

Их качество соответствует международным стандартам. Поэтому клиенты по всему миру выбирают это решение. И цена остается выгодной. Более того, производитель предлагает глобальную поддержку. Эти умные приводы сочетают безопасность и производительность. И они полностью отвечают требованиям автоматизации. Кроме того, регулярные обновления улучшают функционал. Устройства легко справляются с экстремальными условиями. Благодаря этому профессионалы считают их лучшим выбором.

Модель и конфигурация мощности

Технические характеристики	Номинальное напряжение (Vac)	Номинальный крутящий момент (Н·м)	Выходная частота вращения (об/мин)	Типоразмер	Типоразмер
ZJY150-24（380）	380	1500	24	4.0	4
ZJY150-24（660）	660	1500	24	4.0	4

Взрывозащищенные искробезопасные приводы характеристики

1. Панель оператора базовых функций для сборки горного привода

Взрывозащищенные искробезопасные приводы серии ZJY150 имеют панели оператора. Панели оснащены ЖК-дисплеем 64×128 точек. Кроме того, на них есть три сигнальные лампы. Это красная, зеленая и желтая лампа. Также панели содержат четыре датчика Холла. Дисплей показывает статус привода. Оператор выбирает режим работы. А именно местный или дистанционный. Или же режим стоп. Более того, панели дают локальное управление. И дополнительно открывают настройки системы. Поэтому управление простое и функциональное.

2. Абсолютный энкодер датчика положения клапана

Энкодеры подключаются к валу обратной связи. И они мгновенно определяют положение клапана. Причем точность достигает 18 бит. Данные передаются через интерфейс SPI. И система работает максимально эффективно.

3. Шинная плата

Взрывозащищенные искробезопасные приводы серии ZJY150 содержат шинные платы. Они принимают сигналы MODBUS-RTU. И также сигналы PROFIBUS от DCS. Кроме того, платы обмениваются данными с основной платой. Устройства выпускают в одноканальной версии. А также в двухканальной модификации. Они решают сложные задачи.

4. Цифровая обратная связь по сигналу

Взрывозащищенные искробезопасные приводы серии ZJY150 выдают шесть релейных сигналов. Среди них один аварийный контакт. Также системы имеют дистанционный указатель. И дополнительно четыре контакта индикации. Более того, пользователи легко программируют функции. И делают это через меню настройки. Поэтому приводы простые и многофункциональные.

5. Функция самодиагностики неисправностей

Взрывозащищенные искробезопасные приводы серии ZJY150 оснащены интеллектуальной диагностикой. Системы непрерывно отслеживают состояние. При неисправности приводы принимают меры. И одновременно показывают ошибку на дисплее. Таким образом, оператор контролирует ситуацию.

6. Многоканальная гальваническая развязка сигналов

Искробезопасные цепи используют изолирующие модули. Эти модули обрабатывают входные сигналы. И также они обрабатывают выходные сигналы. Более того, они выдерживают напряжение 2000 В. Следовательно, защита получается надежной.

7. Функция защиты «Ручное/электрическое переключение»

Эта система гарантирует работу без питания. Конструкция с маховиком дает ручное управление. При этом механизм предотвращает вращение. И также он отключает питание автоматически. Поэтому операции полностью безопасны.

Схема расположения электронных компонентов

8. Функция защиты от перегрузки по крутящему моменту

Осевое усилие червяка растет с моментом. И тогда червяк начинает перемещаться. В результате вал обратной связи поворачивается. Далее он проворачивает кулачковый механизм. Когда момент превышает норму, кулачок активирует выключатель. И затем выключатель передает сигнал. Поэтому защита получается надежной.

9. Искробезопасный инфракрасный конфигуратор

Взрывозащищенные искробезопасные приводы серии ZJY150 комплектуются ИК-конфигуратором Ex ia. Этот инструмент дает настройку на объекте. Кроме того, он переключает режимы работы. И при этом рабочие не открывают кожух. Таким образом, безопасность обслуживания высокая.

Технические характеристики

Эксплуатационные условия	a) Атмосферное давление: 86–110 кПа b) Температура окружающей среды: от -20°C до +40°C c) Средняя влажность: ≤95% при +25°C d) Предназначено для подземных угольных шахт с риском взрыва метана и угольной пыли e) Монтаж на участках без сильной вибрации и ударов f) Зоны без коррозионных газов, повреждающих металлы или изоляционные материалы g) Режим работы: S2-15 (кратковременный) h) Для невыработанных участков подземных угольных шахт
Номинальное напряжение	АС380В или АС660В (на выбор)
Номинальная частота	50 Гц
Продолжительность включения	Кратковременный режим (15 минут)
Способ монтажа	Вертикальный или горизонтальный монтаж
Уровень шума	≤75 дБ (без нагрузки)
Ручное/электрическое переключение	Ручно-электрическое переключение должно быть четким и надежным. Маховик не должен вращаться при электрической работе (за исключением фрикционного привода).
Момент при заторможенном роторе	1,3–2 номинальных момента
Отклонение повторяемости момента	≤7%
Индикатор положения	Отклонение между показаниями и фактическим положением вала должно быть в пределах ±5%.
Отклонение повторяемости хода	Отклонение повторяемости положения выходного вала должно быть ≤±5°
Вход/выход токового сигнала (искробезопасный) & входное/выходное сопротивление	Вход: DC 4–20 мА, входное сопротивление ≤250 Ом Выход: DC 4–20 мА, выходное сопротивление ≤750 Ом
Цифровой сигнальный вход (искробезопасный)	5-канальный пассивный контактный вход: Входное сопротивление >90 кОм соответствует логике «0» (состояние ВЫКЛ) Входное сопротивление <300 Ом соответствует логике «1» (состояние ВКЛ)
Пассивный релейный выход (искробезопасный)	7-канальный пассивный релейный контактный выход Коммутационная способность контактов: DC30В/5А (активная нагрузка) AC250В/5А (активная нагрузка)

Связанный продукт: Многооборотный электропривод клапана серии BD/BDM100-IIC

Многооборотный электропривод клапана серии BD/BDM100-IIC выполняют роль важного полевого управляющего оборудования. Они имеют ключевые функции: неинтразивную конфигурацию и матричный ЖК-дисплей, способный отображать момент, положение клапана и статус работы с использованием нескольких языков, числовых значений и графических представлений. Эти надежные устройства обеспечивают многооборотную работу с выходным моментом от 50 Н·м до 3000 Н·м, который можно увеличить до 300 000 Н·м с помощью дополнительной коробки редуктора. Они оснащены фланцами, соответствующими стандарту ISO5210, и поддерживают адаптивные соединения с клапанами.

Электроприводы имеют защиту IP68 для внешних применений и выпускаются в взрывозащищенных версиях для опасных атмосфер с газами и пылью. Они также поддерживают функциональное расширение через карты промышленных шин, включая Profibus-DP и Modbus. Для экстремальных условий эксплуатации с высокими температурами или сильными вибрациями модель разделенного типа BD-IICF/BDM-IICF обеспечивает непрерывную работу, размещая контроллер в отдельном корпусе.
