Описание
Клапан поворотный с электроприводом серии BJ300-Q1
Клапан поворотный с электроприводом серии BJ300-Q1 — это ключевое локальное устройство для процессного управления. Конструкция имеет корпус из алюминиевого сплава. Он отличается компактностью, малым весом и привлекательным дизайном. Кроме того, устройство демонстрирует высокую надежность и стабильность. Более того, монтажник может выполнить установку независимо. Также возможна простая локальная настройка. Кроме того, процедуры настройки, диагностики и запроса данных выполняются быстро. Важно, что все операции производятся без вторжения в систему. Помимо этого, привод оснащен матричным ЖК-дисплеем. На экране отображается положение клапана, пределы, статус и аварии. При этом используются китайский язык, цифры и графические элементы.
Что такое клапан поворотный с электроприводом?
Это тип промышленной арматуры, в котором запорный или регулирующий элемент поворачивается вокруг своей оси для управления потоком рабочей среды (жидкости, газа). Привод управляется электродвигателем и обеспечивает автоматическое или дистанционное управление клапаном.
Как работает клапан поворотный с электроприводом?
Клапан поворотный с электроприводом серии BJ300-Q1 преобразует электроэнергию в вращательное механическое движение, он использует электродвигатель и коробку передач, механизм передач передает это движение на шток клапана, коробка передач снижает высокую скорость и низкое крутящее момент двигателя, обеспечивает выход с низкой скоростью и высоким крутящим моментом, это крутящее момент вращает клапан в диапазоне 0 до 90 градусов, к таким клапанам относятся дроссельные или шаровые клапаны, система управления принимает и интерпретирует сигналы, затем направляет двигатель точно открыть, закрыть или позиционировать клапан.
Клапан с электроприводом серии BJ300-Q1 дает лучшие решения при крутящем моменте 50–5000 Н·м. Он широко применяется в электросетях, нефти, химии, металлургии. Также используется в судостроении, легкой промышленности, пищевой отрасли, бумажной промышленности. Помимо этого, нашел применение в строительстве, муниципальных услугах, охране окружающей среды.

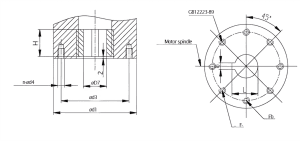

Мы предлагаем фланец интерфейса интеллектуального четвертоборотного электропривода серии BJ-Q1 по стандарту ISO5211:2001 (GB/T12223-2005). Кроме того, можем сопоставить его с нестандартными фланцами по запросу пользователей.
Кроме того, мы можем оснастить клапан с электроприводом серии BJ300-Q1 картами полевых шин. Например, Modbus, Profibus-DP, HART — по требованию пользователей, чтобы обеспечить шинное общение. Чтобы адаптироваться к различным тяжелым условиям, можно выбрать интеллектуальный раздельный электропривод BJ-Q1F. Он помещает электрические компоненты управления в отдельный контрольный ящик, таким образом отделяя их от корпуса привода. Кроме того, кабели передают управляющие сигналы на большие расстояния между ними.
Клапан поворотный с электроприводом типа серии BJ300-Q1
Клапан поворотный с электроприводом не имеет пропорционального управления. Он подходит для приложений с частотой не более 60 раз/час. Кроме того, подходит, если непрерывная работа длится до 10 минут. Также подходит, если коэффициент использования не превышает 33,3%. Например, снова подходит для частоты не более 60 раз/час. А также подходит, если непрерывная работа до 10 минут и коэффициент ниже 33,3%.
Клапан с электроприводом с пропорциональным управлением подходит для частоты не более 60 раз/час. Например, трехфазная кратковременная частота достигает 600 раз/час. Кроме того, коэффициент использования не превышает 33,3%. Он имеет пропорциональное управление, подходит, если непрерывная работа до 10 минут. Также подходит, если коэффициент использования достигает 33,3%.
характеристики
Клапан поворотный с электроприводом серии BJ300-Q1 оснащен многоязычным дисплеем, удовлетворяющим нужды чтения в разных сценариях. Он поддерживает настройку параметров через вмешательства, а также имеет функцию самодиагностики неисправностей. Таким образом, он эффективно экономит усилия и энергию.
Клапан поворотный с электроприводом серии BJ300-Q1 поддерживает настраиваемую на месте обратную связь состояния. Пользователи могут калибровать входящий и исходящий ток без открытия крышки. Также они могут запросить входные сигналы без открытия крышки. Это значительно повышает удобство эксплуатации.
По основным характеристикам он использует абсолютный энкодер для определения положения клапана, обеспечивая точность. Он сам калибрует фазовую последовательность, поэтому пользователи не нужно специально различать порядок при проводке. Кроме того, четвертоборотный электропривод имеет алюминиевый корпус: он легче, красивее внешне. Также он использует двойную герметизацию и защиту, надёжно защищая внутренние компоненты.
Многочисленные режимы управления продукта
Клапан поворотный с электроприводом серии BJ300-Q1 поддерживает разные режимы управления. Например, локальное управление, дистанционное включение-выключение. Также есть дистанционное токовое управление, ESD-управление, шинное управление. К тому же, двухпроводное и двухскоростное управление. Та универсальность позволяет ему гибко адаптироваться к разным сценариям автоматизации и требованиям систем.
Технические параметры модели клапана поворотного с электроприводом серии BJ300-Q1
Идеальная защита продукта
Клапан поворотный с электроприводом серии BJ300-Q1 имеет комплексный защитный механизм. Он охватывает много функций, например, защиту пределов клапана и перегрузки крутящего момента. Более того, есть автоматическое исправление фаз и защита от мгновенного разворота. Также обеспечивает защиту от обрыва фаз, заедания клапана и тепловую защиту мотора. К тому же, оборудован электрической изоляционной защитой. Таким образом, он надежно защищает оборудование и компоненты из разных сторон.
четвертьоборотный электрический привод VS Многооборотный электрический привод
Основное отличие между четвертьоборотным электрическим приводом (углового хода) и многооборотным приводом заключается в способе привода клапана в движение: четвертьоборотный электрический привод выводит в движение клапаны типа шарового, мембранного и других “четвертьоборотных” за счет вращения на 0-90 градусов (или в определенном угловом диапазоне), обеспечивая их открытие, закрытие или регулировку; а многооборотный привод должен совершать несколько полных оборотов (чаще всего более 360 градусов) для привода в движение клапаны типа затворного, стопорного и других, у которых шток требует нескольких оборотов для полного открытия или закрытия.
