Описание
Четвертьоборотный электрический привод клапана BJ30-Q1 базовой серии описание
Четвертьоборотный электрический привод клапана служит 90° клапанам (шаровые, бабочки) и средним/малым диаметрам, он надёжен в работе. Он компактен с интегрированной передачей, имеет безопасное ручное управление и переключение без рукоятки. У него два исполнения: двухпозиционное и регулирующее, защита соответствует стандартам. Вы можете монтировать его в любом положении, но для обслуживания держите его мотор и электроящик горизонтально. Проверяйте его вращение при 50% открытии клапана, при ошибке меняйте фазы. Настраивайте для него кулачки на полное открытие/закрытие клапана, момент предустановлен. Калибруйте для него 4мА (клапан закрыт) и 20мА (клапан открыт) со светодиодами, при необходимости тонко настраивайте.
Что такое четвертьоборотный электрический привод клапана?
Четвертьоборотный привод клапана — это электромеханическое устройство для управления 90° поворотными клапанами. Оно преобразует электроэнергию в механическое вращение, чтобы открывать или закрывать клапаны (например, шаровые, бабочные). Устройство имеет компактную конструкцию, часто с интегрированной передачей и системами защиты от перегрузок. Оно широко используется в промышленности для автоматизации процессов в системах трубопроводов, воды и энергетики.
Четвертьоборотный электрический привод клапана монтаж
Электрический привод клапана не имеет монтажных ограничений, однако для удобства смазки и обслуживания установите мотор горизонтально, кроме того разместите крышку электрошкафа горизонтально или вертикально вверх, поэтому это упростит ручное управление и отладку.
Требования к электроподключению изделия
Сначала откройте клапан на 50% с помощью рукоятки привода BJ10-Q1. Затем нажмите кнопку открытия или закрытия. Проверьте, совпадает ли направление вращения с кнопкой. Если не совпадает, немедленно нажмите стоп. Потом отключите трёхфазное питание. И наконец поменяйте местами две фазы.
Внимание
Четвертьоборотный электрический привод клапана работает в промышленных условиях с высокими токами, при чём некоторые открытые компоненты под напряжением, а детали движутся или вращаются, это создаёт опасности, поэтому несанкционированное снятие крышек опасно, ещё неправильное использование или обслуживание вредно, и это может причинить серьёзный вред или повредить оборудование, поэтому для обеспечения безопасности соблюдайте следующие правила:
- Только персонал с соответствующими квалификациями может использовать электрические приводы четвертоборотного типа.
- При работе этих лиц с указанными машинами и устройствами у них должны быть доступны эксплуатационные руководства или другие продуктовые документы для соблюдения указанных инструкций.
- Пожалуйста, проверьте правильность входного напряжения, частоты и подключений проводов. Производитель не несет ответственности за ремонт или замену электродвигателей, поврежденных из-за неправильной последовательности проводов или проблем с напряжением.
- Место ввода кабеля должно быть эффективно защищено от воды; в противном случае привод может быть поврежден. Производитель не несет ответственности за любые неправильные модификации или ремонты, произведенные на приводе.
- Некорректное применение, неправильная установка, коррозия продукции или деталей от других производителей, а также несанкционированные ручные регулировки или ремонты исключены из объема гарантии производителя.
- При нерегулярном использовании клапана его необходимо периодически осматривать, обслуживать и запускать. Делайте это раз в месяц, при этом каждое сессия не должно превышать 10 минут.
Модель продукта:четвертьоборотный электрический привод клапана BJ30-Q1 базовой серии
Продуктовая регулировка

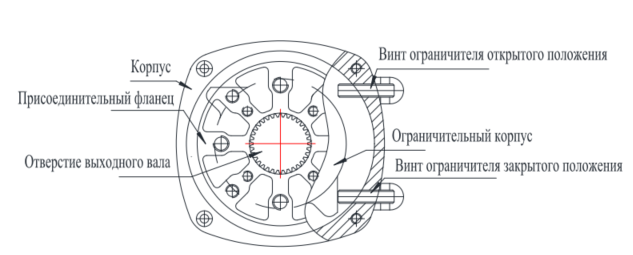

1. Механизм механических ограничений: мы регулируем четвертьоборотный электрический привод клапана, чтобы ограничить запорные элементы клапана (например, диск, шаровую часть) в рабочем ходе (обычно 90°) и избежать их произвольного вращения.
2. Механизм регулировки крутящего момента: производитель настраивает его до максимального выходного крутящего момента с таблички продукта, поэтому пользователям обычно нет нужды в дополнительной регулировке.
Технические характеристики
четвертьоборотный электрический привод VS многооборотный электрический привод
Основное отличие между четвертьоборотным электрическим приводом (углового хода) и многооборотным приводом заключается в способе привода клапана в движение: четвертьоборотный привод выводит в движение клапаны типа шарового, мембранного и других “четвертьоборотных” за счет вращения на 0-90 градусов (или в определенном угловом диапазоне), обеспечивая их открытие, закрытие или регулировку; а многооборотный привод должен совершать несколько полных оборотов (чаще всего более 360 градусов) для привода в движение клапаны типа затворного, стопорного и других, у которых шток требует нескольких оборотов для полного открытия или закрытия.
