Описание

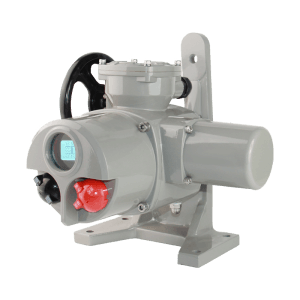

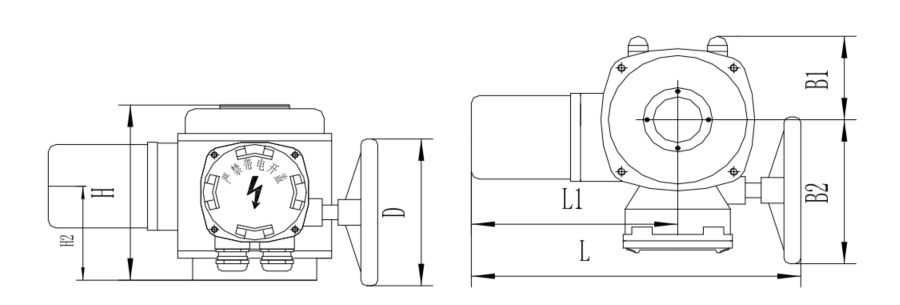

Четвертьоборотный клапана с приводом BJ120-Q1 базовой серии описание
Четвертьоборотный клапана с приводом подходит для 90° клапанов (шаровые/бабочки) и средних/малых диаметров, он надёжен в разных системах. Он имеет компактную интеграцию передачи, безопасное ручное управление и переключение без рукоятки. Он имеет двухпозиционное/регулирующее исполнение и защиту по стандарту. Монтируйте его в любом положении, но при обслуживании держите мотор и электроящик горизонтально. Проверяйте вращение на 50% открытия, при необходимости заменяйте фазы. Настраиваете кулачки на открытие/закрытие, момент уже предустановлен. Калибруйте сигнал 4–20 мА со светодиодами и выполняйте тонкую регулировку при необходимости.

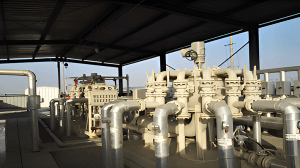

Как работает четвертьоборотный электрический привод клапана?
Четвертьоборотный клапана с приводом преобразует входную энергию. Он создает вращательное движение на 90 градусов. Этого вращения достаточно для полного открытия клапана. Привод работает от электричества, сжатого воздуха или жидкости. Он получает команды от системы управления или оператора. Внутренний механизм включает редуктор. Редуктор регулирует скорость и крутящий момент. Привод вращает шпиндель клапана. Механические или электронные стопы ограничивают движение. Они фиксируют позиции “открыто” и “закрыто”. Это предотвращает перегрузку и неправильную работу. Привод обеспечивает точное управление клапаном. Он подходит для промышленных трубопроводных систем. Обеспечивает быструю и надежную регулировку потока среды.

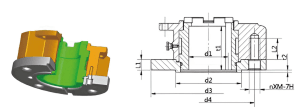

Четвертьоборотный электрический привод клапана монтаж
Электрический привод клапана не ограничивает монтаж, но для удобства смазки и обслуживания установите мотор горизонтально, кроме того разместите крышку электрошкафа горизонтально или вертикально вверх, так как это упростит ручное управление и отладку.
Требования к электроподключению изделия
Сначала откройте клапан на 50% рукояткой привода BJ10-Q1, после этого нажмите кнопку открытия или закрытия, проверьте, совпадает ли направление вращения с кнопкой, если нет — немедленно нажмите стоп, затем отключите трёхфазное питание, и потом поменяйте местами две фазы.
Внимание
Четвертьоборотный клапана с приводом работает в промышленных условиях с высокими токами, при чём некоторые открытые компоненты под напряжением, а детали движутся или вращаются, это создаёт опасности, поэтому несанкционированное снятие крышек опасно, ещё неправильное использование или обслуживание вредно, и это может причинить серьёзный вред или повредить оборудование, поэтому для обеспечения безопасности соблюдайте следующие правила:
- Только персонал с соответствующими квалификациями может использовать электрические приводы четвертоборотного типа.
- При работе этих лиц с указанными машинами и устройствами у них должны быть доступны эксплуатационные руководства или другие продуктовые документы для соблюдения указанных инструкций.
- Пожалуйста, проверьте правильность входного напряжения, частоты и подключений проводов. Производитель не несет ответственности за ремонт или замену электродвигателей, поврежденных из-за неправильной последовательности проводов или проблем с напряжением.
- Место ввода кабеля должно быть эффективно защищено от воды; в противном случае привод может быть поврежден. Производитель не несет ответственности за любые неправильные модификации или ремонты, произведенные на приводе.
- Некорректное применение, неправильная установка, коррозия продукции или деталей от других производителей, а также несанкционированные ручные регулировки или ремонты исключены из объема гарантии производителя.
- При нерегулярном использовании клапана его необходимо периодически осматривать, обслуживать и запускать. Делайте это раз в месяц, при этом каждое сессия не должно превышать 10 минут.
Продуктовая регулировка
1. Механизм механических ограничений: мы регулируем четвертьоборотный клапана с приводом, чтобы ограничить запорные элементы клапана (например, диск, шаровую часть) в рабочем ходе (обычно 90°) и избежать их произвольного вращения.
2. Механизм регулировки крутящего момента: производитель настраивает его до максимального выходного крутящего момента с таблички продукта, поэтому пользователям обычно нет нужды в дополнительной регулировке.
четвертьоборотный электрический привод VS многооборотный электрический привод
Основное отличие между четвертьоборотным электрическим приводом (углового хода) и многооборотным приводом заключается в способе привода клапана в движение: четвертьоборотный электрический привод выводит в движение клапаны типа шарового, мембранного и других “четвертьоборотных” за счет вращения на 0-90 градусов (или в определенном угловом диапазоне), обеспечивая их открытие, закрытие или регулировку; а многооборотный привод должен совершать несколько полных оборотов (чаще всего более 360 градусов) для привода в движение клапаны типа затворного, стопорного и других, у которых шток требует нескольких оборотов для полного открытия или закрытия.
