Описание

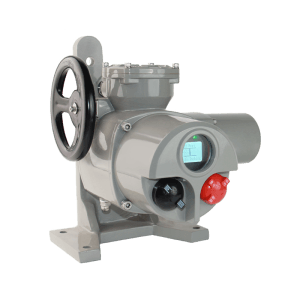

Четвертьоборотный электрический привод клапана BJ10-Q1 базовой серии описание
Четвертьоборотный электрический привод клапана подходят для клапанов. Они работают с поворотными клапанами на 90°. Например, с шаровыми кранами и бабочками. Приводы также подходят для средних и малых диаметров. Они надежны для разных систем и сред. Компактная конструкция интегрирует передачу. Кроме того, обеспечивает безопасное ручное управление. Переключение между ручным и автоматическим без рукоятки. Исполнения: двухпозиционное и регулирующее. Защита соответствует стандартам. Монтаж возможен в любом положении. Но для обслуживания держите мотор горизонтально. Электрическую коробку — горизонтально или вертикально. Проверьте направление вращения на 50% открытия. Если обратное, поменяйте две фазы. Настройте кулачки на полное открытие/закрытие. Момент предустановлен. Калибровка обратной связи: 4мА (закрыто) и 20мА (открыто). Светодиоды помогают настройке. При необходимости выполните тонкую регулировку.
Четвертьоборотный электрический привод клапана BJ10-Q1 базовой серии монтаж
Электрический привод клапана не имеет ограничений по монтажу. Однако для удобства смазки и обслуживания установите мотор горизонтально. Также разместите крышку электрошкафа горизонтально или вертикально вверх. Это упростит ручное управление и отладку.
Что такое четвертьоборотный электрический привод клапана?

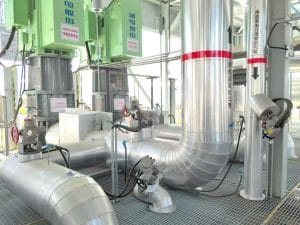

Четвертьоборотный электрический привод клапана — это электромеханическое устройство для управления 90° поворотными клапанами. Оно преобразует электроэнергию в механическое вращение, чтобы открывать или закрывать клапаны (например, шаровые, бабочные). Устройство имеет компактную конструкцию, часто с интегрированной передачей и системами защиты от перегрузок. Оно широко используется в промышленности для автоматизации процессов в системах трубопроводов, воды и энергетики.
Требования к электроподключению изделия
Сначала откройте клапан на 50% с помощью handwheel привода BJ10-Q1. Затем нажмите кнопку открытия или закрытия. Проверьте, совпадает ли направление вращения с кнопкой. Если направление не совпадает, немедленно нажмите стоп. Затем отключите трёхфазное питание. Потом поменяйте местами две фазы.
Внимание
Четвертьоборотный электрический привод клапана работает в промышленных условиях с высокими токами. Некоторые exposed компоненты под напряжением, а детали движутся или вращаются. Это создаёт risks. Поэтому несанкционированное снятие крышек опасно. Также неправильное использование или обслуживание вредно. Это может причинить severe вред или повредить оборудование. Для обеспечения безопасности соблюдайте следующие правила:
- Только персонал с соответствующими квалификациями может использовать электрические приводы четвертоборотного типа.
- При работе этих лиц с указанными машинами и устройствами у них должны быть доступны эксплуатационные руководства или другие продуктовые документы для соблюдения указанных инструкций.
- Пожалуйста, проверьте правильность входного напряжения, частоты и подключений проводов. Производитель не несет ответственности за ремонт или замену электродвигателей, поврежденных из-за неправильной последовательности проводов или проблем с напряжением.
- Место ввода кабеля должно быть эффективно защищено от воды; в противном случае привод может быть поврежден. Производитель не несет ответственности за любые неправильные модификации или ремонты, произведенные на приводе.
- Некорректное применение, неправильная установка, коррозия продукции или деталей от других производителей, а также несанкционированные ручные регулировки или ремонты исключены из объема гарантии производителя.
- При нерегулярном использовании клапана его необходимо периодически осматривать, обслуживать и запускать. Делайте это раз в месяц, при этом каждое сессия не должно превышать 10 минут.
Модель продукта: четвертьоборотный электрический привод клапана BJ10-Q1
Продуктовая регулировка
Технические характеристики
четвертьоборотный электрический привод VS многооборотный электрический привод
Основное отличие между четвертьоборотным электрическим приводом (углового хода) и многооборотным приводом заключается в способе привода клапана в движение: четвертьоборотный электрический привод выводит в движение клапаны типа шарового, мембранного и других “четвертьоборотных” за счет вращения на 0-90 градусов (или в определенном угловом диапазоне), обеспечивая их открытие, закрытие или регулировку; а многооборотный привод должен совершать несколько полных оборотов (чаще всего более 360 градусов) для привода в движение клапаны типа затворного, стопорного и других, у которых шток требует нескольких оборотов для полного открытия или закрытия.
