Описание

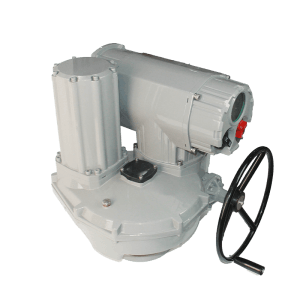

Интеллектуальный электропривод для клапанов серии BD/BDM30-IIC описание
Интеллектуальный электропривод для клапанов играет ключевую роль в промышленных процессах. Кроме того, он отличается простым вводом в эксплуатацию. Благодаря специализированному контроллеру операторы легко управляют работой. Устройство также оснащено ЖК-дисплеем. Дисплей показывает крутящий момент, положение клапана и аварийные сигналы. Данные отображаются на трёх языках: китайском, английском и русском. При этом используются цифровые и графические форматы.
Параграф конструкция привода не только прочна, но и современна, при этом она обеспечивает точное управление с крутящим моментом 50-3500 Н·м, причем с редукторами этот показатель достигает 300 000 Н·м; кроме того, это универсальное решение широко применяется в разных отраслях — например, электростанциях, нефтегазовых объектах, химической промышленности, металлургии, судостроении, пищевой и целлюлозно-бумажной промышленности, а также в строительстве и муниципальных проектах.
Что токое интеллектуальный электропривод для клапанов?
Интеллектуальный электропривод для клапанов управляет оборудованием и регулирует его за несколько оборотов. Кроме того, он интегрирует интеллектуальные функции и обеспечивает точное позиционирование. Устройство также даёт реальное наблюдение за рабочим состоянием. Более того, через интерфейс связи оно реализует дистанционное управление. Привод ещё и обменивается данными с системами. Поэтому его широко применяют в промышленной автоматизации.

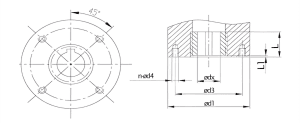

Электрический привод для клапанов имеет фланцы ISO5210:2017, при этом возможна индивидуальная адаптация фланцев для надежной связи с разными типами арматуры, корпус привода имеет повышенную прочность, поэтому устройство можно использовать на открытом воздухе, а по желанию заказчика привод может получить степень защиты IP68, производитель предлагает два варианта исполнения: взрывозащищенное для газовых сред (Зона 1/2, IIA-IIC, T1-T4) и пыленепроницаемое для опасных зон (Зона 21/22, IIIA-IIIC, T130°C), кроме того доступны стандартные и индивидуальные конфигурации под конкретные требования применения.
Интеллектуальный электропривод для клапанов электрического клапана поддерживает установку дополнительных компонентов, при этом вы можете выбрать нужные функциональные модули, включая карты полевых шин: Profibus-DP, Modbus, Device Net, FF и HART, такая комплектация позволяет адаптировать привод под конкретные задачи, в результате оборудование отвечает самым разным требованиям систем автоматизации промышленных процессов.
Характеристики
1. Многооборотный электропривод клапановЖК-дисплей с точечной матрицей многооборотный электропривод клапанов
Высококонтрастный точечно-матричный ЖК-дисплей четко показывает положение клапана (точность 1%), и он даёт полный доступ ко всем пунктам меню управления, причем отображение работает на китайском и английском языках, кроме того система в реальном времени выводит аварийные сигналы и статус работы, и эти данные тоже показываются на обоих языках.
Что касается светодиодной индикации, то яркие LED-индикаторы наглядно обозначают предельные положения клапана: постоянный красный свет сигнализирует о полном закрытии, а постоянный зеленый — о полном открытии, при этом в процессе работы красный диод мигает во время закрытия клапана, тогда как зеленый — во время открытия, что обеспечивает дополнительную визуальную индикацию состояния системы.
2. Неинвазивный дизайн и неоткрытая отладка
Интеллектуальный электропривод для клапанов не только обладает неинвазивной системой управления, но и оснащен магнитным датчиком Холла, который, что особенно важно, работает без какого-либо механического контакта с валом. Более того, операторы могут легко настраивать параметры и проверять текущий статус двумя различными способами: либо с помощью удобной регулировочной ручки, либо посредством инфракрасного программатора, причем для этого совершенно не требуется открывать электронный отсек.
Кроме того, благодаря герметичной конструкции, которая, стоит отметить, обеспечивает исключительную защиту внутренних компонентов как от пыли, так и от влаги, значительно повышается общая надежность управления системой. Таким образом, данный привод сочетает в себе передовые технологии и максимальную защищенность от внешних воздействий.
3. Механические приводные компоненты смазаны высококачественной консистентной смазкой. При этом в течение всего срока службы не требуется добавление смазочного материала
Электроприводной регулирующий клапан применяет высококачественную смазку. Она постоянно смазывает внутренние передаточные элементы. Причем даже при длительной эксплуатации. Это решение снижает механический износ. Кроме того, увеличивает срок службы изделия.
4. Новая высоконадежная конструкция механического привода с повышенной эффективностью и увеличенным сроком службы
Сочетание основных и планетарных шестерен в приводе. Повышает механическую эффективность на 30%. Прочные стальные шестерни уменьшают износ. Компактная конструкция удваивает срок службы. И сохраняет превосходную грузоподъемность.
5. Одновременное электрическое и ручное управление
Система интегрирует ручное и электрическое управление. Поэтому переключающие механизмы больше не нужны. Эта конструкция решает проблемы традиционных систем. В итоге надежность привода заметно растет.
6. Множественные режимы управления
Режимы управления включают: полевой контроль, дистанционное дискретное управление, дистанционное аналоговое управление, ESD-управление, полевое шинное управление, двухпроводное управление и прерывистое оперативное управление.
7. Полный набор защитных функций
Система защищает по нескольким направлениям сразу. Ограничение хода и защита от перегрузки. Автоматическая коррекция фаз для стабильности. Питание не мешает работе привода. Защита от реверса avoid повреждений. Защита от обрыва фазы решает issues. Работа при заклинивании гарантирована. Тепловая защита мотора предотвращает вред. Гальваническая развязка makes систему надёжнее.
8. Раздельный привод адаптируется к различным сложным условиям эксплуатации
Электроприводной клапан размещает электронику отдельно. Поэтому создаётся версия BD-IICF/BDM-IICF. Управляющий блок изолирован от привода. Однако сигналы по кабелю сохраняют функции. Приводы надёжны в сложных условиях. Работают при высоких температурах. Вибрация не влияет на performance. Система обеспечивает точное управление.
9. Самоблокирующая способность
Планетарный привод обладает обратной самоблокировкой. Благодаря этому, он предотвращает обратный ход электропривода. Кроме того, он сохраняет положение при отключении питания. Важно, что потеря сигнала не вызывает вращения.
10. Ручное управление
Конструкция штурвала позволяет аварийное управление электроприводом при отключении питания.
Модель продукта: интеллектуальный электропривод для клапанов серии BD30-C8
четвертьоборотный электрический привод VS многооборотный электрический привод
Основное отличие между четвертьоборотным электрическим приводом (углового хода) и многооборотным приводом заключается в способе привода клапана в движение: четвертьоборотный электрический привод выводит в движение клапаны типа шарового, мембранного и других “четвертьоборотных” за счет вращения на 0-90 градусов (или в определенном угловом диапазоне), обеспечивая их открытие, закрытие или регулировку; а многооборотный привод должен совершать несколько полных оборотов (чаще всего более 360 градусов) для привода в движение клапаны типа затворного, стопорного и других, у которых шток требует нескольких оборотов для полного открытия или закрытия.
Технические характеристики
