Интеллектуальный многооборотный привод для клапанов серии BJ80-IICT

Описание

Интеллектуальный многооборотный привод для клапанов серии BJ80-IICT описание

Интеллектуальный многооборотный привод для клапанов серии BJ80-IICT — это важное устройство контроля на промышленных объектах. Он обеспечивает быстрые неинвазивные настройки, проверки и запросы, и для этого используется отдельный регулятор или полевая ручка. Привод также оснащен точечным ЖК-дисплеем, который четко показывает рабочие статусы. Дисплей отображает положение клапана и лимитные настройки, а также аварийную информацию на китайском языке, цифрами и графикой.

Интеллектуальный многооборотный привод для клапанов серии BJ80-IICT имеет продвинутый дизайн и надежную структуру, и кроме того, предлагает полные спецификации. Он широко применяется в электроэнергетике, нефтяной и химической промышленности, а также в металлургии и судостроении. Привод также используется в легкой и пищевой промышленности, и более того, в бумажной, строительной и муниципальной инженерии. Он эффективно работает в охране окружающей среды, и при этом его основания производят строго по стандарту ISO5211:2017. Основания также сопоставляются с нестандартными фланцами по требованию пользователей.

Неинвазивный дизайн и неоткрытая отладка

Интеллектуальный многооборотный привод для клапанов серии BJ80-IICT напрямую соединяется с клапаном, и поэтому обеспечивает удобное сопоставление с поворотными клапанами. Он совместим с бабочковыми, шаровыми и пробковыми клапанами, а также с дроссельными перегородками. Интерфейсная приводная втулка имеет шлицевую конструкцию, и она не ограничивает угол установки. Эта конструктивная особенность значительно повышает надежность работы всего оборудования.

Как работает интеллектуальный многооборотный привод для клапанов серии BJ80-IICT?

Сначала интеллектуальный многооборотный привод для клапанов серии BJ80-IICT получает командные сигналы от системы управления. Эти сигналы указывают ему открыть, закрыть или отрегулировать клапан. Затем внутренний двигатель привода запускается и приводит в движение передаточный механизм. Этот механизм преобразует мощность двигателя в механическое усилие для клапана. После этого передаточный механизм перемещает золотник, изменяя степень открытия. Таким образом регулируется расход жидкости в трубопроводе в соответствии с требованиями. Далее встроенные датчики привода проверяют состояние клапана. Они измеряют положение, давление и температуру, чтобы обеспечить правильную работу. Наконец, привод отправляет данные о состоянии обратно в систему управления. Это завершает полный цикл управления и позволяет осуществлять мониторинг в реальном времени.

Интеллектуальный многооборотный привод для клапанов установка

1. Соединение

Основания приводов для многопортовых клапанов серии BJ05-IICT изготовляют по стандарту ISO5211:2017. При прямом соединении электропривода с клапаном проверьте верхний фланец. Он должен совпадать с основанием электропривода, а если нет — установите переходные фланцы или кронштейны. Для клапанов с нестандартными фланцами укажите размеры заранее, и тогда наша компания изготовит индивидуальный фланец. Нужда в соединительных устройствах и их высота зависят от длины вала клапана и других факторов.

2. Установка

Интеллектуальный электропривод многоходного клапана серии BJ05-IICT имеет полностью герметичный дизайн. Его редукторный механизм и электрический отсек заполнены смазкой и имеют уплотнения. Эти уплотнения предотвращают утечки и проникновение влаги, поэтому пользователи могут устанавливать привод в любом положении. Риск утечки масла или проникновения воды отсутствует. Однако при вертикальной установке проверьте уплотнение ввода кабеля, и убедитесь в его целостности и надежности. При монтаже учтите технологию на месте, скорректируйте положение привода относительно клапана, и направьте ввод кабеля правильно.

Операция и отладка продукции

1. Определения кнопок

Интеллектуальный многооборотный привод для клапанов серии BJ80-IICT оснащен двумя ручками. Красная ручка выбирает режим работы, а черная ручка управляет операциями. Обе ручки расположены в электрическом отсеке.

2. Электрическая операция с помощью местной ручки

Сначала установите красную ручку в положение «Место». Затем поверните черную ручку и выберите «Открыть» или «Закрыть». После этого переведите красную ручку в «Стоп», и затем используйте функцию «Закрыть». Эта функция выбирает нужный канал, и затем верните красную ручку в «Место». Привод приведет клапан к каналу, и для остановки поверните черную ручку в «Стоп».

3. Электрическое управление через локальный программатор

Сначала установите красную ручку в «Место». Затем нажмите «Увеличить» или «Уменьшить» на программаторе, и это откроет меню. После этого выберите нужный канал и нажмите «Подтвердить». Привод приведет клапан к каналу, и для остановки поверните черную ручку в «Стоп».

4. Локальная остановка

Установите красную ручку в «Стоп», и тогда привод заблокирует все операции. Это обеспечивает надежную и немедленную остановку.

5. Удаленный коммутационный контроль

Для этого режима установите красную ручку в «Удаленно». Также убедитесь, что на клемме №25 нет напряжения, и тогда привод готов к удаленному управлению.

Модель	Питание	Выходная скорость (rpm)	Ном. крутящий момент (N.m)	Мощность электродвигателя (класс F)	Ток (А)		Ручное передаточное число	Вес (kg)
Модель	Питание	Выходная скорость (rpm)	Ном. крутящий момент (N.m)	Мощность электродвигателя (класс F)	Номинальный	Стопорение ротора	Ручное передаточное число	Вес (kg)
BJ80-IICT	однофазный	0.5	800	140	1.92	4.0	81:1	30
		1	400
		2	200
	трехфазный	0.5	800	120	1.28	2.57	81:1	30
		1	400
		2	200

Технические характеристики

Питание	380 В переменного тока ±10%, 50 Гц ±2%; 220 В переменного тока ±10%, 50 Гц ±2%; 24 В постоянного тока ±10% (Подходят как для трехфазных трехпроводных, так и для трехфазных четырехпроводных систем; при заказе укажите специальные требования к электропитанию.)
Входные сигналы	Протокол связи RS485/Modbus-RTU Пассивные контакты, 24 В постоянного тока, 220 В переменного тока (доступны при количестве каналов <15)
Выходные сигналы	Протокол связи RS485/Modbus-RTU Пассивные контакты (доступны при количестве каналов <15)
Ход	0–360°
Классы защиты	-30℃ до +70℃ (При заказе укажите специальные требования к температуре.)
Основные материалы	Корпус: Литье из алюминиевого сплава Валовка: Сплавная сталь Шестерни: Сплавная сталь Трубка привода: Высококачественная углеродистая сталь База: Чугун мартенситный
Установка	Фланец монтажа соответствует стандарту ISO5211:2017 (ГОСТ 12223-2023) (см. Таблицу 6). Нестандартные фланцы доступны по запросу.

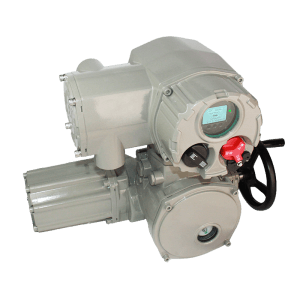

Связанная продукция: Многооборотный электропривод клапанов серии BD/BDM05-C8

Многооборотный электропривод клапанов не только играет ключевую роль в управлении промышленными процессами, но и отличается простотой ввода в эксплуатацию. Благодаря специализированному контроллеру или полевому регулятору операторы могут легко контролировать его работу. Устройство оснащено точечно-матричным ЖК-дисплеем, который отображает крутящий момент, положение клапана и аварийные сигналы на трех языках (китайском, английском и русском) в цифровом и графическом форматах.

Конструкция привода не только прочна и современна, но и обеспечивает точное управление с крутящим моментом 50-3500 Н·м (до 300 000 Н·м с редукторами). Более того, это универсальное решение широко применяется в различных отраслях: на электростанциях, нефтегазовых объектах, в химической промышленности, металлургии, судостроении, пищевой и целлюлозно-бумажной промышленности, а также в строительстве и муниципальных проектах.
