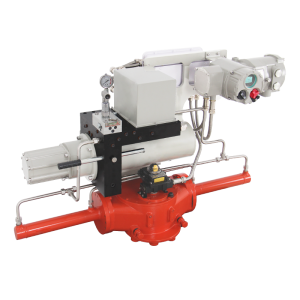

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1

Описание

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 описание

электрогидравлические интеллектуальные приводы клапанов серии BJ/BZ12-Y1 являются ключевым устройством управления, и при этом занимают минимальное пространство. Они не требуют внешней гидростанции, а также легко монтируются под любым углом. Для настройки операторы используют ИК-установщик или ручной регулятор, и, что важно, вскрытие корпуса не требуется. Встроенный ЖК-дисплей отображает позицию, настройки и ошибки, и таким образом значительно упрощает диагностику. Конструкция сочетает компактность, удобство и стабильность, и поэтому приводы идеально подходят для сложных условий, демонстрируя высокую эффективность.

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 обеспечивают крутящий момент от 3 до 250 кН·м, а версия BZ-Y1, кроме того, развивает усилие от 25 до 1250 кН. Благодаря этому они предлагают оптимальные решения и, соответственно, широко применяются в энергетике. Приводы также используются в нефтяной и химической промышленности, и при этом легко адаптируются к различным задачам. Их конструкция не требует сложного обслуживания, и, кроме того, обеспечивает надежную работу в интенсивном режиме, что значительно снижает риски простоев.

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 объединяют четыре ключевых модуля: гидропривод, ручной насос, источник давления и блок управления. Следовательно, достигается полная интеграция механики, электроники и гидравлики. Приводы универсально подходят для всех типов клапанов, и при этом их фланцы соответствуют стандарту ISO5210:2017, но также доступны и нестандартные исполнения. Корпус обеспечивает защиту уровня IP65 и предлагает различные способы монтажа. Кроме того, взрывозащищенные версии безопасно работают в зонах 1 и 2 с газами групп IIA и IIB.

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 поддерживают опциональные модули Modbus, Profibus-DP, HART, Device Net и FF Fieldbus для промышленной связи.

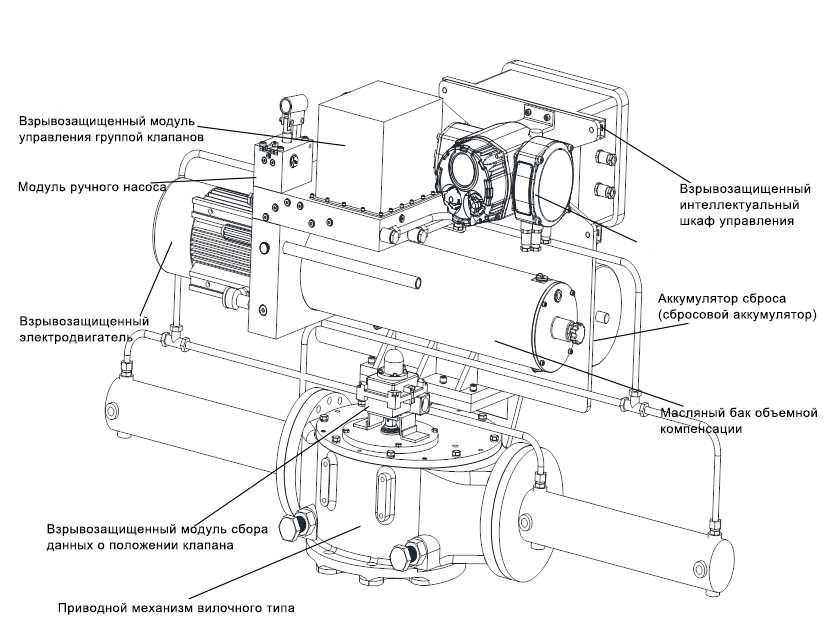

Модели и технические характеристики поворотных гидравлических приводов серии BJ12-Y1

Модель	Нач./Сред./Кон. момент (Н·м)	Ёмкость аккумулятора (л)	Время быстрого закрытия (с)	Рабочее давление (МПа)
BJ12-Y1	99332/53753/99332	25	9~15	13

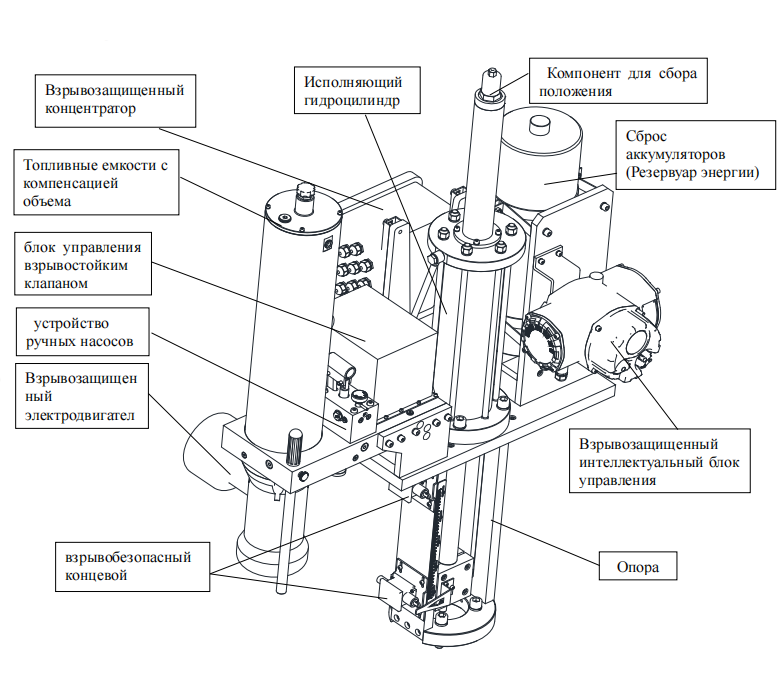

Модели и технические характеристики прямоходных гидравлических приводов серии BZ12-Y1

Модель	Номинальное усилие (кН)	Рабочее давление (МПа)
BZ12-Y1	207	14

Что такие интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 и его основные области применения?

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 являются ключевым интеллектуальным устройством для систем управления. Они отличаются высокой компактностью и, кроме того, не требуют внешней гидростанции. Эти приводы монтируются под любым углом и, таким образом, обеспечивают гибкость установки. Версия BJ12-Y1 обеспечивает вращательное движение, а также создает крутящий момент от 3 до 250 кН·м. Версия BZ12-Y1 осуществляет линейное движение и развивает усилие от 25 до 1250 кН. Конструкция объединяет механику, электронику, гидравлику и систему управления в единый комплекс. Приводы широко применяются в энергетике, нефтегазовой, химической, металлургической и цементной промышленности. Они обеспечивают надежное управление клапанами в сложных отраслях и, следовательно, подтверждают свою высокую эффективность на практике.

Интеллектуальные электрогидравлические приводы клапанов характеристики

1. Матричный ЖК-дисплей

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 оснащены высокочувствительным матричным дисплеем. Он отображает положение клапана с точностью 0,1%, а меню полностью на русском языке. Система также показывает ошибки на английском или китайском, и при этом яркие светодиоды указывают крайние положения. Красный свет означает полное закрытие, а зеленый свет сигнализирует об открытии. Во время движения индикаторы мигают, и таким образом текущий статус всегда остается понятным.

2. Неинвазивный дизайн и неоткрытая отладка

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 используют неинвазивную конструкцию, и магнитный регулятор работает с датчиком Холла. Сквозной вал не требуется, и поэтому операторы настраивают параметры через ИК-пульт. Можно также использовать ручной регулятор, и при этом открывать электроотсек не нужно. Пыль и влага не попадают внутрь, и в итоге электроника работает гораздо надежнее.

3. Интегрированная компактная конструкция

Интеллектуальные электрогидравлические приводы клапанов серии BJ/BZ12-Y1 имеют встроенный источник давления и отличаются компактными размерами. Им не нужны внешние гидролинии, и поэтому для работы достаточно подключить питание. Управляющий сигнал сразу готов к использованию, и в итоге монтаж занимает минимум времени.

4. Модульная конструкция для удобной компоновки

Гидравлика, электроника и исполнительный механизм используют модульную конструкцию. Система легко адаптируется под разные задачи, и также можно комбинировать компоненты. Это позволяет создавать специальные версии, и в итоге приводы эффективно работают в любых условиях.

5. Множественные режимы управления

Интеллектуальные электрогидравлические приводы клапанов поддерживают ручное управление на месте и дистанционное дискретное управление. Они также предлагают дистанционное аналоговое управление и ESD-управление. Кроме того, доступно управление по промышленной шине, а также двухпроводное управление и интервальный режим работы.

6. Индикация состояния не теряется в случае отключения питания

Приводы оснащены гидроаккумулятором, и при отключении питания он обеспечивает аварийное действие. Система выполняет открытие, закрытие или удержание позиции согласно настройкам.

7. Функция свободного хода

Интеллектуальные электрогидравлические приводы клапанов предотвращают засорение гидролиний, и если клапан долго стоит открытым, то система автоматически запускает цикл. Устройство перемещается до 90-100% открытия, и затем возвращается в исходную позицию. Этот процесс происходит без внешних команд, и поэтому масло постоянно циркулирует в системе.

8. Полный набор защитных функций

Интеллектуальные электрогидравлические приводы клапанов обеспечивают защиту от превышения пределов положения и перегрузки крутящего момента. Они также защищают мотор от перетоков и автоматически регулируют фазный порядок. Кроме того, предусмотрена защита от мгновенного реверса и обрыва фаз. Защита от заедания клапана, перегрева мотора и электрической изоляции дополнительно повышает надежность.

9. Датчик положения с абсолютным кодированием

Интеллектуальные электрогидравлические приводы клапанов используют запатентованный абсолютный энкодер, и этот датчик работает без механического контакта. Ему не нужны батарейки, и поэтому позиция клапана всегда остается точной. Система служит десятилетиями, и в итоге общая надежность возрастает в разы.

10. Индикация состояния не теряется в случае отключения питания

Приводы оснащены двухстабильными выходными контактами, и их настраивают прямо на месте. Эти контакты отображают статус работы и фиксируют крайние положения. Они также сигнализируют о перегрузках и указывают промежуточные позиции. Состояние сохраняется без питания, и таким образом оператор полностью контролирует процесс. В итоге безопасность всей системы значительно возрастает.

Технические характеристики

Питание	Однофазное питание: 220 ± 10%, 50 Гц ±2% Трехфазное питание: 380 ± 10%, 50 Гц ±2%
Дополнительные варианты электропитания	AC 220–660 В, 50/60 Гц
Входные сигналы	DC4–20 мА (только для модулирующего типа); DC24 В, AC220 В или сухой контакт
Выходные сигналы	4 программируемых выходных контакта (настраиваемые на месте); 1 выходной контакт дистанционной индикации; 1 выходной контакт аварийной сигнализации
Допустимые параметры контактов	250 ВАС/5А
Импеданс текущей нагрузки	≤750Ω
Напряжение соленоидного клапана	24 ВDC
Основная погрешность	1%
Зона нечувствительности	1%
Гистерезис	1%
Дрейф (Самоблокирующаяся характеристика)	<0.2%/час
Время удержания давления системы	>168 час (без дозаправки масла)
Колебания (инерционная сила)	Отсутствие параметра
Время отклика	<1 с
Относительная влажность	≤95% (при +25°C)
Классы защиты	Степень защиты: IP65 (водонепроницаемое исполнение) Опционально: Ex db mb IIB T4 Gb (для взрывоопасных зон: группы газов IIA, IIB, классы T1-T4)
Температура окружающей среды	Стандартный температурный диапазон: -20…+70°C Низкотемпературная версия: -30…+70°C (взрывозащищенное исполнение: -20…+40°C)

Связанный продукт: Интеллектуальный электропривод для клапанов серии BD/BDM30-IIC

Интеллектуальный электропривод для клапанов серии BD/BDM30-IIC выполняют роль важного полевого управляющего оборудования. Они имеют ключевые функции: неинтразивную конфигурацию и матричный ЖК-дисплей, способный отображать момент, положение клапана и статус работы с использованием нескольких языков, числовых значений и графических представлений. Эти надежные устройства обеспечивают многооборотную работу с выходным моментом от 50 Н·м до 3000 Н·м, который можно увеличить до 300 000 Н·м с помощью дополнительной коробки редуктора. Они оснащены фланцами, соответствующими стандарту ISO5210, и поддерживают адаптивные соединения с клапанами.

Эти электроприводы имеют защиту IP68 для внешних применений и выпускаются в взрывозащищенных версиях для опасных атмосфер с газами и пылью. Они также поддерживают функциональное расширение через карты промышленных шин, включая Profibus-DP и Modbus. Для экстремальных условий эксплуатации с высокими температурами или сильными вибрациями модель разделенного типа BD-IICF/BDM-IICF обеспечивает непрерывную работу, размещая контроллер в отдельном корпусе.
