Описание

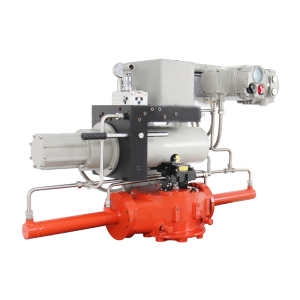

Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 описание
Электрогидравлический привод для клапанов серии BJ/BZ04-Y1 — ключевое устройство для управления. Занимает мало места, и не требует внешней гидростанции. Монтируют под любым углом, и это удобно для установки. Операторы настраивают через ИК-пульт, или используют ручной регулятор. При настройке не вскрывают корпус, и экономит время. Имеет ЖК-дисплей, который показывает позицию и настройки. Дисплей отображает ошибки, и упрощает диагностику. Сочетает компактность с удобством, и работает стабильно. Идеально подходит для сложных условий, демонстрирует высокую эффективность. Адаптируется к разным средам, не требует сложного ухода.
Электрогидравлический привод для клапанов серии BJ/BZ04-Y1 обеспечивает крутящий момент 3–250 кН·м. Версия BZ-Y1 развивает усилие 25–1250 кН, это важное преимущество. Предлагает оптимальные решения, и широко применяется в энергетике. Используют в нефтяной отрасли, и также в химической промышленности. Работает в металлургии, и в цементной промышленности с успехом. Адаптируется к разным задачам, не требует сложного обслуживания. Демонстрирует надежность в интенсивном режиме, снижает риски простоев. Подтверждает эффективность в тяжелых эксплуатационных условиях.

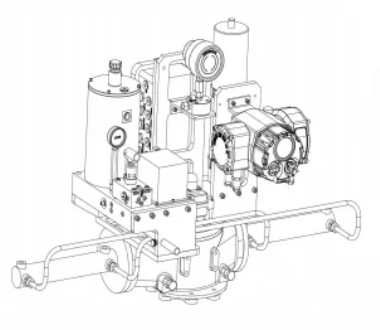

Электрогидравлический привод для клапанов серии BJ/BZ04-Y1 объединяет четыре ключевых модуля. Имеет гидропривод, который работает с ручным насосом. Система включает источник давления, и блок управления. Так достигается интеграция механики, электроники и гидравлики. Подходит для любых типов клапанов, это его универсальность. Фланцы соответствуют ISO5210:2017, есть нестандартные исполнения. Предлагает разные способы монтажа, корпус защищен по IP65. Имеет взрывозащищенные версии, они работают в зонах 1/2. Эти версии подходят для газов IIA/IIB, обеспечивают высокую безопасность.
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 поддерживает опциональные модули Modbus, Profibus-DP, HART, Device Net и FF Fieldbus для промышленной связи.
Что такое электрогидравлический привод серии BJ/BZ04-Y1 и его основные области применения?
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 — интеллектуальное устройство для процессов управления. Оно компактно, не требует внешней гидростанции, и монтируется под любым углом. Версия BJ04-Y1 обеспечивает вращение, крутящий момент 3–250 кН·м. Версия BZ04-Y1 дает линейное движение, усилие 25–1250 кН. Оно объединяет механику, электронику, гидравлику и систему управления. Привод широко применяется в энергетике, нефти, химии, металлургии и цементной промышленности. Оно надежно управляет клапанами в требовательных отраслях, и подтверждает эффективность.
Интеллектуальный электрогидравлический привод для клапанов характеристики
1. Матричный ЖК-дисплей
Электрогидравлический привод для клапанов серии BJ/BZ04-Y1 имеет высокочувствительный матричный ЖК-дисплей. Показывает положение клапана с точностью 0,1%, и меню на русском. Система отображает ошибки на английском, или китайском. Яркие светодиоды указывают крайние положения, красный — закрытие. Зеленый сигнализирует об открытии, и мигает при движении открытия. Красный мигает при закрытии, так что статус всегда ясен.
2. Неинвазивный дизайн и неоткрытая отладка
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 использует неинвазивную конструкцию. Магнитный регулятор работает с датчиком Холла, и нет сквозного вала. Операторы настраивают параметры через ИК-пульт, или ручной регулятор. Не требуется открывать электроотсек, поэтому пыль и влага не попадают. Электроника работает надежнее, и обслуживание становится проще.
3. Интегрированная компактная конструкция
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 имеет встроенный источник давления. Отличается компактными размерами, и не нужны внешние гидролинии. Для работы достаточно подключить питание, и управляющий сигнал готов. Монтаж занимает минимум времени, и эксплуатация становится удобнее.
4. Модульная конструкция для удобной компоновки
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 имеет модульную конструкцию гидравлики, электроники и исполнителя. Система легко адаптируется под разные задачи, и можно комбинировать компоненты. Это позволяет создавать специальные версии, и привод работает в любых условиях. Компоновка проста, и ремонт становится быстрым.
5. Множественные режимы управления
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 поддерживает ручное управление на месте, дистанционное дискретное. Имеет дистанционное аналоговое, ESD-управление и промышленную шину. Поддерживает двухпроводное, интервальное управление — все режимы для задач.
6. Индикация состояния не теряется в случае отключения питания
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 оснащен гидроаккумулятором. При отключении питания обеспечивает аварийное открытие, закрытие или удержание. Функция работает согласно настройкам, и безопасность системы сохраняется.
7. Функция свободного хода
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 предотвращает засорение гидролиний. Если клапан долго стоит открытым, автоматически запускает цикл. Перемещается до 90-100% открытия, затем возвращается в исходную. Происходит без внешних команд, и масло циркулирует в системе.
8. Полный набор защитных функций
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 имеет защиту от превышения положений клапана. Защищает от перегрузки крутящего момента, перетоков мотора. Обеспечивает защиту от реверса, обрыва фаз, заедания клапана. Имеет защиту мотора от перегрева, и электрической изоляции.
9. Датчик положения с абсолютным кодированием
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 использует запатентованный абсолютный энкодер. Датчик работает без механического контакта, и не нужны батарейки. Позиция клапана всегда точная, и система служит десятилетиями. Надежность возрастает в разы, и эксплуатация стабильна.
10. Индикация состояния не теряется в случае отключения питания
Интеллектуальный электрогидравлический привод для клапанов серии BJ/BZ04-Y1 оснащен двухстабильными выходными контактами. Настраивают их на месте, и они отображают статус работы. Контакты фиксируют крайние положения, сигнализируют о перегрузках. Указывают промежуточные позиции, состояние сохраняется без питания. Оператор контролирует процесс, и безопасность возрастает.
Модели и технические характеристики поворотных гидравлических приводов серии BJ04-Y1
Модели и технические характеристики прямоходных гидравлических приводов серии BJ04-Y1
Технические характеристики
Различия между приводами клапанов ZB30 и взрывозащищенными электроприводами ZJY
Взрывозащищенный клапанный электропривод серии ZB30 предназначены для базового управления задвижками и вентилями. Они оснащены механическими концевыми выключателями. Также предусмотрено ручно-электрическое переключение. Приводы подходят для нешахтных опасных зон. Их система управления относительно проста. Используются стандартные клеммы для подключения.
Взрывозащищенные приводы ZJY представляют собой сложные устройства. Они сочетают взрывозащищенный и искробезопасный уровень защиты. Модели имеют электронную систему управления с ЖК-дисплеем. Также поддерживают программируемые настройки и диагностику. Доступны ручной, дистанционный и аналоговый режимы. Приводы используют абсолютный энкодер для точной обратной связи. Они программируются по моменту, пределам и аварийным действиям. Это решение для комплексной автоматизации технологических процессов.
