Описание
Интеллектуальный электрогидравлический привод клапана описание

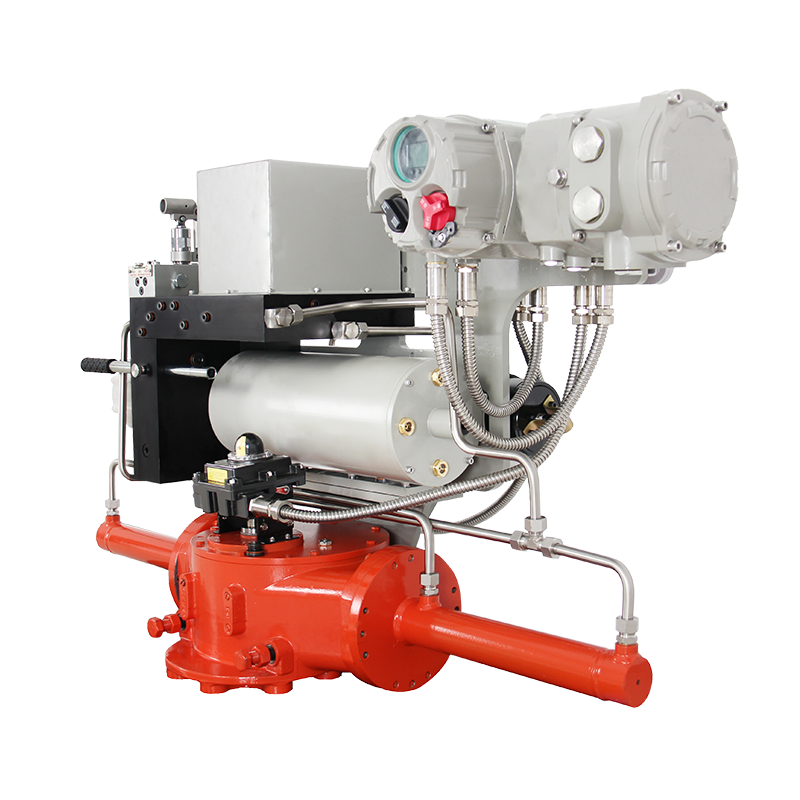

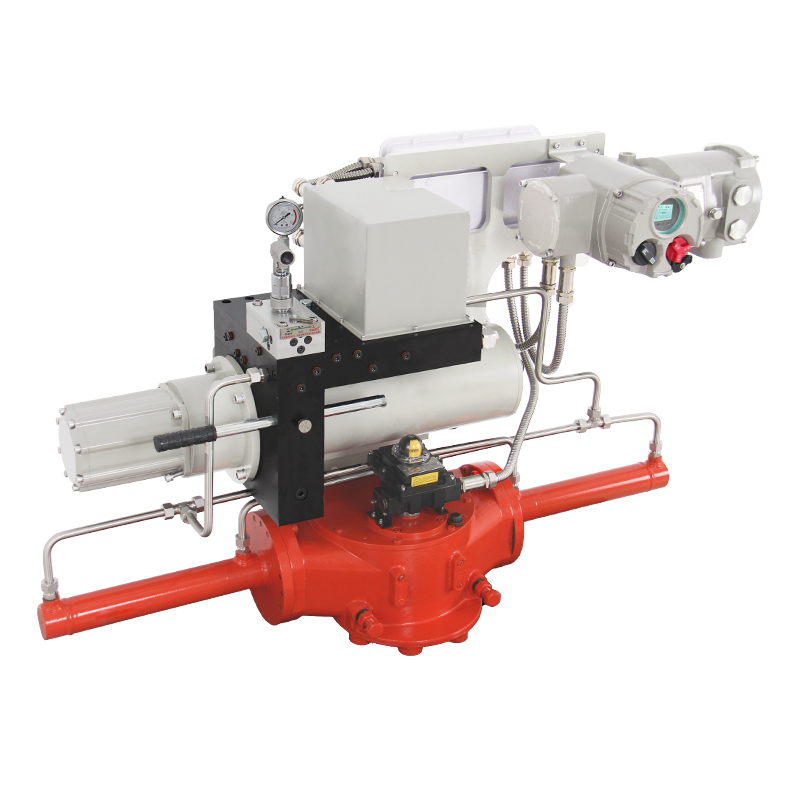

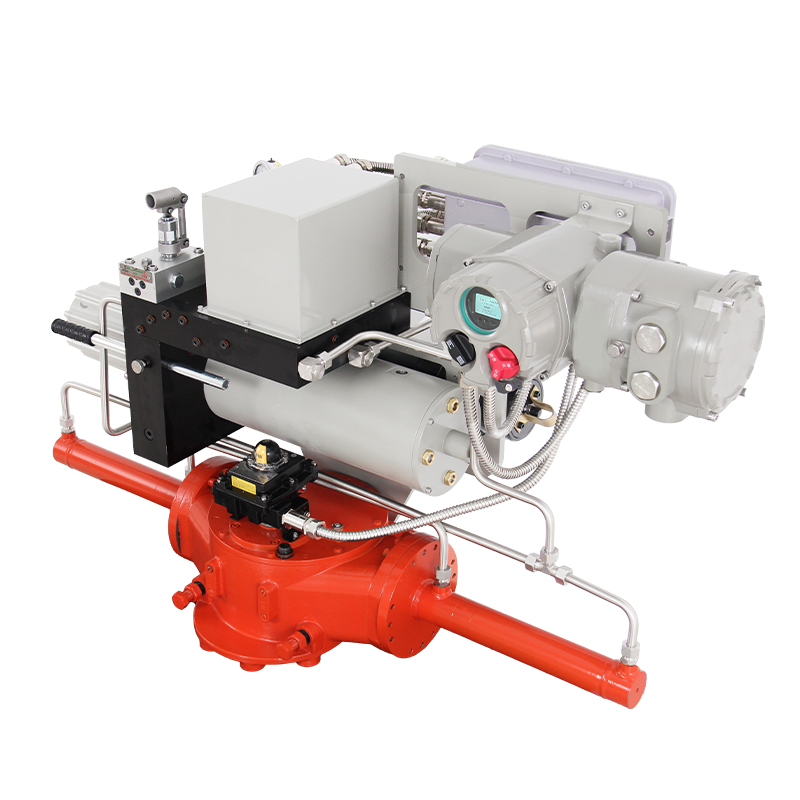

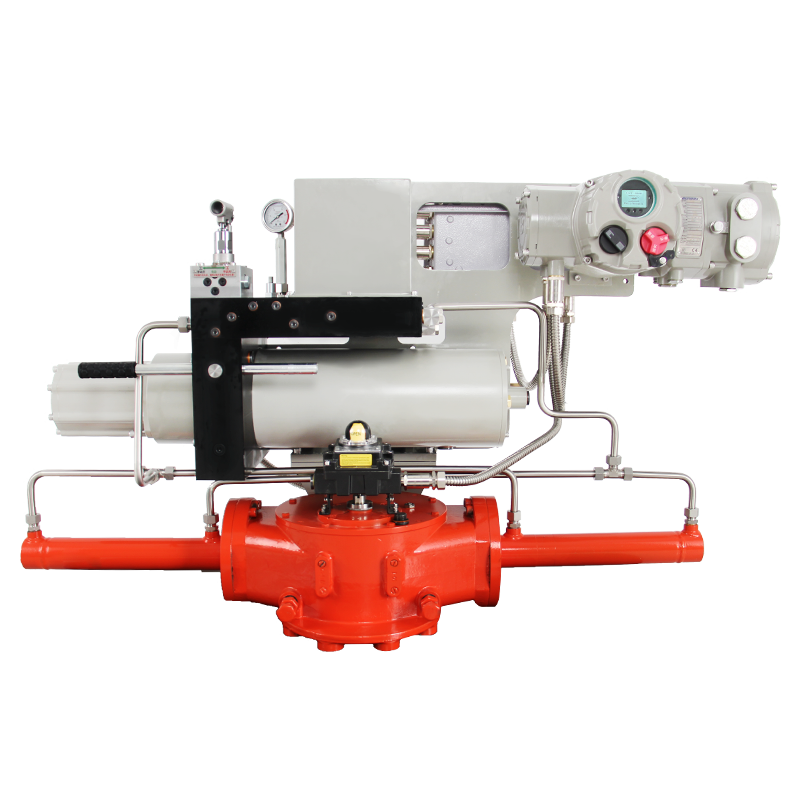

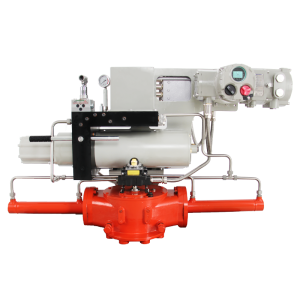

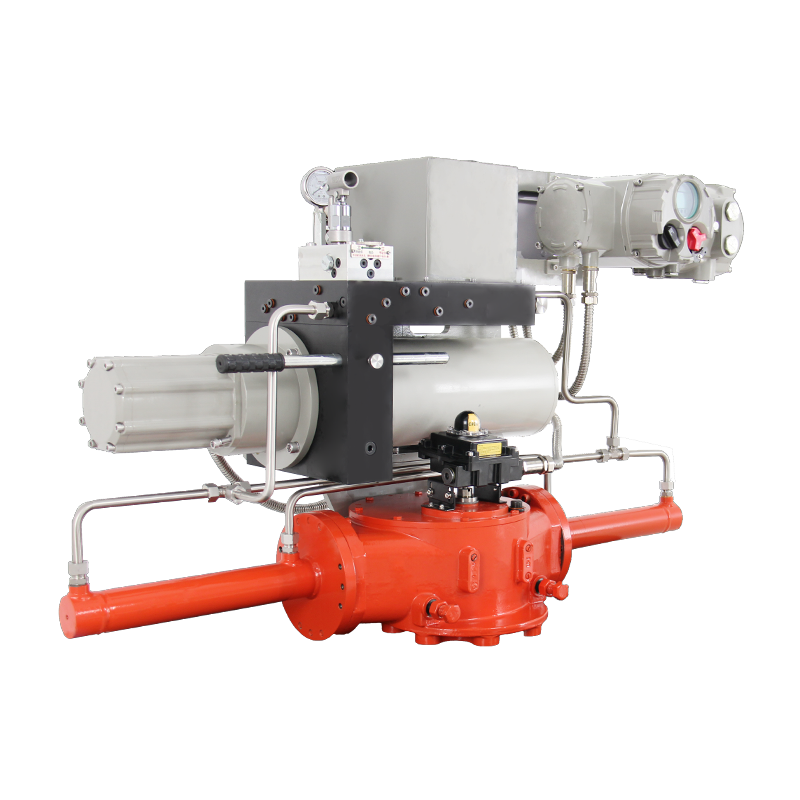

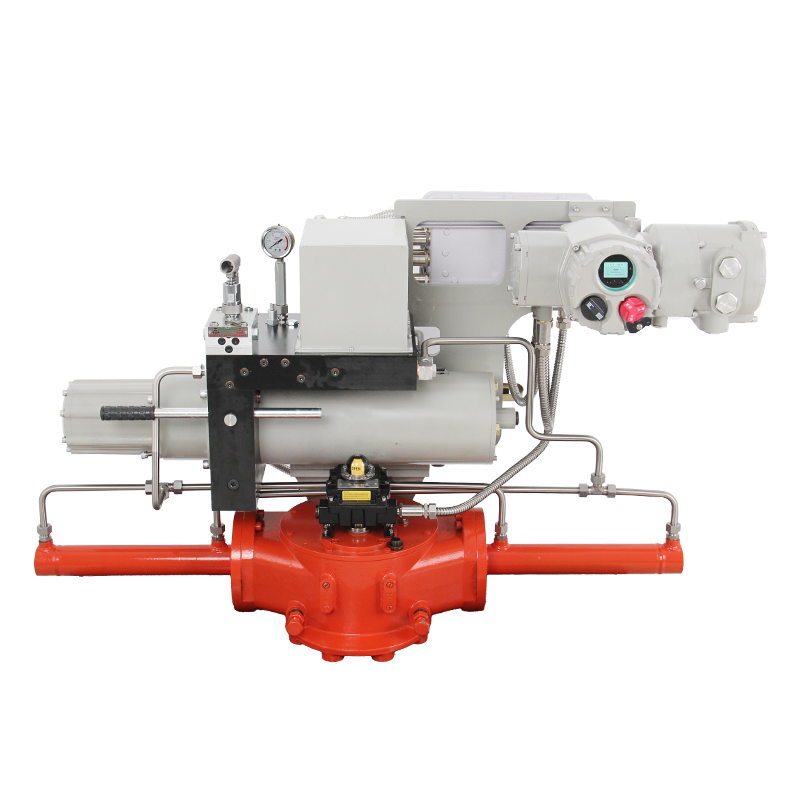

Электрогидравлический интеллектуальный привод клапана серии BJ/BZ01-Y1 — это ключевые устройства для управления процессами. Они занимают мало места и не требуют внешней гидростанции. Кроме того, их можно монтировать под любым углом. Операторы легко настраивают привод через ИК-установщик или ручной регулятор. При этом не нужно вскрывать корпус. Более того, ЖК-дисплей отображает позицию, настройки и ошибки. Таким образом, устройство сочетает компактность с удобством. В итоге оно идеально подходит для сложных условий.
Интеллектуальный электрогидравлический привод клапана серии BJ/BZ01-Y1 обеспечивают крутящий момент 3–250 кН·м. Кроме того, серия BZ-Y1 развивает усилие 25–1250 кН. Таким образом, они предлагают оптимальные решения. Более того, устройства широко применяют в энергетике. Также их используют в нефтяной отрасли. Кроме того, приводы работают в химической промышленности.
Интеллектуальный электрогидравлический привод клапана объединяют четыре ключевых модуля. Гидропривод работает вместе с ручным насосом. Кроме того, система включает источник давления и блок управления. Таким образом, достигается полная интеграция механики, электроники и гидравлики. Более того, приводы подходят для любых типов клапанов. Фланцы соответствуют ISO5210:2017. При этом доступны нестандартные исполнения. Вдобавок приводы предлагают разные способы монтажа. Корпус защищен по IP65. Кроме того, есть взрывозащищенные версии. Они работают в зонах 1/2 с газами IIA/IIB.

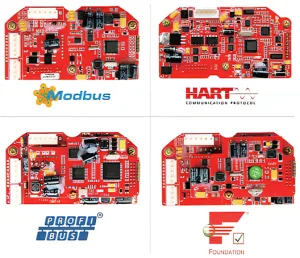

Интеллектуальный электрогидравлический привод клапана серии BJ/BZ01-Y1 поддерживают опциональные модули Modbus, Profibus-DP, HART, Device Net и FF Fieldbus для промышленной связи.
Характеристики
1. Матричный ЖК-дисплей
Высокочувствительный матричный дисплей отображает положение клапана с точностью 0,1%. При этом меню полностью на русском языке. Кроме того, система показывает ошибки на английском или китайском. Яркие светодиоды указывают крайние положения. Красный свет означает полное закрытие. Зеленый свет сигнализирует об открытии. Во время движения красный мигает при закрытии. Более того, зеленый мигает при открытии. Таким образом, статус всегда понятен.
2. Неинвазивный дизайн и неоткрытая отладка
Интеллектуальный электрогидравлический привод клапана серии BJ/BZ01-Y1 используют неинтрузивную конструкцию. Магнитный регулятор работает с датчиком Холла. При этом не нужен сквозной вал. Операторы настраивают параметры через ИК-пульт. Кроме того, можно использовать ручной регулятор. Более того, не требуется открывать электроотсек. Таким образом, пыль и влага не попадают внутрь. В итоге электроника работает надежнее.
3. Интегрированная компактная конструкция
Интеллектуальный электрогидравлический привод клапана имеют встроенный источник давления. Кроме того, они отличаются компактными размерами. Более того, им не нужны внешние гидролинии. Таким образом, для работы достаточно подключить питание. При этом управляющий сигнал сразу готов к использованию. В итоге монтаж занимает минимум времени.
4. Модульная конструкция для удобной компоновки
Гидравлика, электроника и исполнительный механизм используют модульную конструкцию. Таким образом, система легко адаптируется под разные задачи. Кроме того, можно комбинировать компоненты. Более того, это позволяет создавать специальные версии. В итоге приводы работают в любых условиях.
5. Множественные режимы управления
Ручное управление на месте, дистанционное дискретное управление, дистанционное аналоговое управление, управление ESD, управление по промышленной шине, двухпроводное управление, управление с интервальным режимом работы.
6. Индикация состояния не теряется в случае отключения питания
Интеллектуальный электрогидравлический привод клапана оснащен гидроаккумулятором, который при отключении питания обеспечивает аварийное открытие, закрытие или удержание позиции согласно настройкам.
7. Функция свободного хода
Интеллектуальный электрогидравлический привод клапана предотвращает засорение гидролиний. Если клапан долго стоит в открытом положении, система автоматически запускает цикл. Таким образом, устройство перемещается до 90-100% открытия. Кроме того, оно затем возвращается в исходную позицию. Более того, это происходит без внешних команд. В итоге масло циркулирует в системе.
8. Полный набор защитных функций
Защита от превышения пределов положения клапана, защита от перегрузки крутящего момента, защита мотора от перетоков, автоматическое регулирование фазного порядка, защита от мгновенного реверса, защита от обрыва фаз питающей сети, защита от заедания клапана, защита мотора от перегрева, защита электрической изоляции.
9. Датчик положения с абсолютным кодированием
Интеллектуальный электрогидравлический привод клапана серии BJ/BZ01-Y1 используют запатентованный абсолютный энкодер. Этот датчик работает без механического контакта. Кроме того, ему не нужны батарейки. Таким образом, позиция клапана всегда точная. Более того, система служит десятилетиями. В итоге надежность возрастает в разы.
10. Индикация состояния не теряется в случае отключения питания
Интеллектуальный электрогидравлический привод клапана оснащен двухстабильными выходными контактами. Их настраивают прямо на месте. Кроме того, они отображают статус работы. Контакты фиксируют крайние положения. Более того, они сигнализируют о перегрузках. Также указывают промежуточные позиции. При этом состояние сохраняется без питания. Таким образом, оператор контролирует процесс. В итоге безопасность системы возрастает.
Технические характеристики

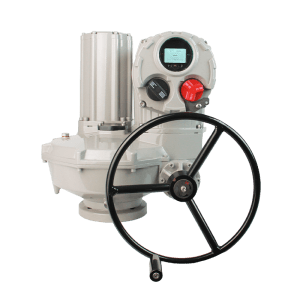

Многооборотные интеллектуальные электроприводы серии BD/BDM100-IIC VS Умные многооборотные электроприводы BD/BDM60-C8
Обе серии представляют собой многооборотные интеллектуальные приводы. При этом они имеют неинтрузивную конфигурацию. Кроме того, они предлагают защиту IP68. Также доступны взрывозащищенные исполнения. И поддерживают обширные полевые шины. Однако ключевые различия есть в механической конструкции. Также технологии измерения момента отличаются. И продуктовая позиционирование разное.
Серия BD/BDM100-IIC использует комбинированную передачу. При этом применяются первичные и планетарные шестерни. Документация указывает на высокую эффективность. Более того, механический КПД выше на 30%. Это снижает износ и увеличивает срок службы. Основная инновация заключается в бесконтактном датчике момента. Этот датчик использует абсолютное кодирование. Следовательно, точность и надежность повышаются. В отличие от нее, серия C8 применяет традиционный червячный механизм. А также использует технологию непрерывного измерения момента. Но при этом не имеет патента на абсолютный энкодер. Таким образом, серия IIC представляет новую технологическую платформу. И ориентирована на превосходную эффективность. Тогда как серия C8 остается зрелым решением. Причем она предлагает широкий модельный ряд. А также дополнительные редукторы. Поэтому она удовлетворяет разнообразные промышленные нужды.
