Описание

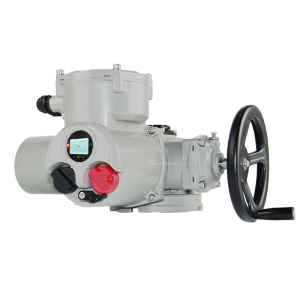

Интеллектуальный регулирующий электропривод серии BDBDM350-C6 описание
Умный регулирующий электропривод контролирует производственные процессы. LCD-дисплей показывает момент, положение, пределы, сигналы. Экран отображает данные на трёх языках. Языки — китайский, английский, русский. Форматы — числовой и графический. Привод имеет умный дизайн и прочный монтаж. Он подходит для многооборотных и переменногутовых операций. Момент кручения от 50 до 3500 Н·м. Дополнительные редукторы повышают момент до 300 000 Н·м. Он используется в электростанциях, нефтепереработках, химических фабриках. Применяется в судостроении, пищевой, бумажной промышленности, строительстве, водоочистке.
Фланец привода по стандарту ISO 5210:2001. Аналогичен ГОСТ Р 52721-2007, ранее GB/T 12222-2005. Заказчикам делают специальные фланцы под требования. Привод соединяется с клапанами просто и надежно. Совместимость не требует доработок. Прочный корпус для внешнего размещения. Операторы монтируют быстро с стандартным инструментом. Техническое обслуживание дешево и быстро. Конструкция предотвращает распространенные неисправности. Компоненты служат несколько лет без замены.
Характеристики
1. Дисплей привода
Интеллектуальный регулирующий электропривод имеет ЖК-дисплей высокого разрешения. Он показывает степень открытия клапана в реальном времени. Цифры крупные, точность 1%. Меню интерфейса: китайский, английский, русский. Дисплей мгновенно отображает аварийные сигналы. Также показывает текущий статус работы. Яркие светодиоды визуализируют предельные положения. Красный — полное закрытие клапана. Зеленый — полное открытие клапана. Мигающий красный — процесс закрытия. Мигающий зеленый — процесс открытия.
2. Ненавязчивый дизайн электрического привода
Интеллектуальный регулирующий электропривод использует ненавязчивую конструкцию. Он работает в полевых условиях. Ручка управления взаимодействует с магнитным элементом. И с датчиком Холла внутри корпуса. Сквозной вал не требуется. Вы задаёте параметры через «рабочую ручку». Или через «инфракрасный пульт» проверяете систему. Не нужно открывать электрический кожух. Это предотвращает попадание вредных веществ. Включая пыль и влагу внутрь привода. Это значительно повышает надёжность управления.
3. Лёгкий корпус с двойным уплотнением и двухуровневой защитой
Корпус из алюминиевого сплава — лёгкий и привлекательный. Все соединения оснащены O-링ами для статических стыков. Маслостойкие сальники для динамических узлов. Уровень защиты IP67. Погружение на 1 метр 30 минут. Соответствует стандарту GB4208-2008. Электрическая соединительная камера — двойное уплотнение. При снятии крышки клеммной коробки сохраняется герметичность. Даже при подключении проводов в полевых условиях. Защищает внутренние компоненты от пыли. От влаги и других вредных воздействий.
4. Механические передающие узлы используют высокотехнологичную смазку, не требующую обслуживания и дополнительного пополнения смазочного материала
Интеллектуальный регулирующий электропривод использует высокотехнологичную специализированную смазку. Смазка обеспечивает постоянную смазку внутренних механизмов. Эффективна при длительной эксплуатации привода. Это снижает механический износ эффективно. Значительно увеличивает срок службы всего устройства.
5. Многорежимное управление электроприводом
Локальный контроль/удаленный включение-выключение/удаленный аналоговый контроль/контроль электростатического разряда/двухпроводной контроль/интермитентный контроль работы.
6. Идеальная защитная функция электропривода
Ограничительная защита/защита от крутящего момента/защита мотора от перегрузки тока/автоматическая регулировка фазовой последовательности/защита от мгновенного разворота/защита от обрыва фаз электроснабжения/защита от застрева клапана/тепловая защита мотора/электрическая изоляционная защита.
7. Измерение положения клапана
Интеллектуальный регулирующий электропривод оснащен датчиком BM16. Датчик BM16 запатентован, абсолютная многооборотная кодировка. Разработан по собственной технике, ИПР независимы. Датчик — бесконтактное измерение. Не нуждается в батарее для сохранения положения. Отключение питания — положение клапана сохраняется. Положение клапана всегда точное. Обеспечивает высокую надежность и длительный срок службы.
8. Непрерывное измерение крутящего момента
Интеллектуальный регулирующий электропривод измеряет крутящий момент. Измерение непрерывное, в реальном времени. Показания отображаются на дисплее. Пользователь задает значение защиты по моменту. Диапазон — 30–100% через меню. Это защищает арматуру от перегрузок эффективно.
9. Особенности двигателя
Полностью закрытый двигатель — ротор короткозамкнутый. Есть однофазный и трёхфазный вариант. Он даёт высокий пусковой момент. Момент инерции при этом очень низкий. Полностью соответствует электропитательным требованиям.
10. Запись рабочих данных, самодиагностика неисправностей, удобное устранение неполадок
Интеллектуальный регулирующий электропривод оснащен записью данных. И самодиагностикой неисправностей функцией. Запись данных фиксирует количество срабатываний. Время работы и частоту операций тоже фиксирует. Частоту возникновения неисправностей записывает. При неполадке привод определяет отказа характер. Автоматически показывает на ЖК-дисплее. Упрощает диагностику и устранение неисправностей. Значительно облегчает ремонтный процесс.
Модель продукта: Интеллектуальный регулирующий электропривод серии BDBDM350-C6
Для модели соз знаком **,передаточное отношение маховика 20:1; Для модели со знаком ***,передаточное отношение маховика 40:1
Технические характеристики
Связанный продукт: Электропривод четвертьоборотный клапана BJ90-Q1 базовой серии
BJ90-Q1 — поворотный электропривод для средних и малых клапанов-маселек. Он управляет шаровыми клапанами и другими устройствами с 90° поворотом. Это универсальный выбор для различных сценариев регулирования потока. Надёжный поворотный привод обеспечивает стабильную работу в широком диапазоне систем управления. Он гарантирует точную и последовательную работу в разных промышленных условиях.
Привод хорошо адаптируется к различным рабочим средам. Прочная конструкция легко справляется с изменяющимися условиями. Интегрированный дизайн передачи минимизирует общий размер привода. Он имеет компактный внешний вид, идеально вписывающийся в любое установочное пространство.
Привод оснащён ручным управлением для безопасности и надёжности. Он обеспечивает автоматическое переключение ручной/электрической работы без внешней ручки. Это упрощает эксплуатацию и снижает возможные человеческие ошибки. Отличный класс защиты соответствует различным требованиям проектирования. Он обеспечивает долговечность даже в суровых условиях. Дополнительно предлагаются опциональные конфигурации: интегральные коммутационные и регулирующие варианты. Это позволяет адаптировать привод к конкретным потребностям приложения.
