Описание
Интеллектуальный регулирующий электропривод серии BDBDM250-C6 описание
Умный регулирующий электропривод контролирует производственные процессы. LCD-дисплей показывает момент, положение, пределы, сигналы. Экран отображает данные на трёх языках. Языки — китайский, английский, русский. Форматы — числовой и графический. Привод имеет умный дизайн и прочный монтаж. Он подходит для многооборотных и переменногутовых операций. Момент кручения от 50 до 3500 Н·м. Дополнительные редукторы повышают момент до 300 000 Н·м. Он используется в электростанциях, нефтепереработках, химических фабриках. Применяется в судостроении, пищевой, бумажной промышленности, строительстве, водоочистке.

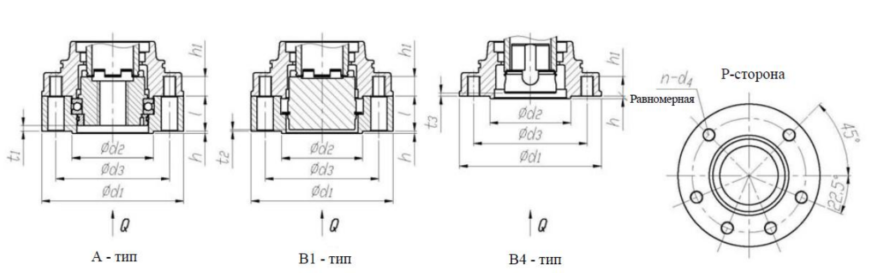

Фланец привода по стандарту ISO 5210:2001. Аналогичен ГОСТ Р 52721-2007, ранее GB/T 12222-2005. Заказчикам делают специальные фланцы под требования. Привод соединяется с клапанами просто и надежно. Совместимость не требует доработок. Прочный корпус для внешнего размещения. Операторы монтируют быстро с стандартным инструментом. Техническое обслуживание дешево и быстро. Конструкция предотвращает распространенные неисправности. Компоненты служат несколько лет без замены.
Характеристики
1. Дисплей привода
Интеллектуальный регулирующий электропривод оснащен ЖК-дисплеем высокого разрешения. Он отображает степень открытия клапана в реальном времени. Крупные цифры, точность до 1%. Интерфейс меню на трёх языках: китайском, английском, русском. Дисплей показывает аварийные сигналы мгновенно. Также отображает текущий статус работы. Светодиодные индикаторы — яркие, показывают предельные положения. Красный — полное закрытие клапана. Зеленый — полное открытие клапана. Мигающий красный — закрытие. Мигающий зеленый — открытие.
2. Ненавязчивый дизайн электрического привода
Интеллектуальный регулирующий электропривод имеет ненавязчивую конструкцию. Работает в полевых условиях. Ручка управления взаимодействует с магнитным элементом. И датчиком Холла внутри корпуса. Сквозной вал не требуется. Вы задаёте параметры через «рабочую ручку». Или инфракрасный пульт проверяет систему. Не нужно открывать электрический кожух. Это предотвращает попадание пыли. И влаги, другие вредные вещества внутрь. Значительно повышает надёжность управления.
3. Лёгкий корпус с двойным уплотнением и двухуровневой защитой
Корпус изготовлен из алюминиевого сплава — лёгкий. И имеет привлекательный внешний вид. Все соединения оснащены O-кольцами для статических стыков. Маслостойкие сальники для динамических узлов. Уровень защиты соответствует IP67. Погружение 1 метр, 30 минут. Соответствует стандарту GB4208-2008. Электрическая камера имеет двойное уплотнение. При снятии крышки клеммной коробки сохраняется герметичность. В полевых условиях при подключении проводов тоже. Защищает внутренние части от пыли, влаги. И других вредных воздействий.
4. Механические передающие узлы используют высокотехнологичную смазку, не требующую обслуживания и дополнительного пополнения смазочного материала
Интеллектуальный регулирующий электропривод использует высокотехнологичную специализированную смазку. Смазка обеспечивает постоянную смазку внутренних механизмов. Эффективна при длительной эксплуатации привода. Это снижает механический износ эффективно. Значительно увеличивает срок службы всего устройства.
5. Многорежимное управление электроприводом
Локальный контроль/удаленный включение-выключение/удаленный аналоговый контроль/контроль электростатического разряда/двухпроводной контроль/интермитентный контроль работы.
6. Идеальная защитная функция электропривода
Ограничительная защита/защита от крутящего момента/защита мотора от перегрузки тока/автоматическая регулировка фазовой последовательности/защита от мгновенного разворота/защита от обрыва фаз электроснабжения/защита от застрева клапана/тепловая защита мотора/электрическая изоляционная защита.
7. Измерение положения клапана
Интеллектуальный регулирующий электропривод имеет датчик BM16. Датчик BM16 — запатентованный, с абсолютной кодировкой. Разработан по собственной технике, есть ИПР. Датчик использует бесконтактный метод измерения. Не нуждается в батарее для сохранения положения. После отключения питания сохраняет положение клапана. Положение клапана всегда точное. Обеспечивает высокую надежность и длительный срок службы.
8. Непрерывное измерение крутящего момента
Интеллектуальный регулирующий электропривод измеряет крутящий момент в реальном времени. Непрерывное измерение, показания на дисплее. Пользователь через меню задает защиту по моменту. Диапазон 30–100%, защищает от перегрузок. Эффективно сохраняет арматуру от повреждений.
9. Особенности двигателя
Двигатель полностью закрытый, ротор короткозамкнутый. Однофазный или трёхфазный вариант доступен. Двигатель обеспечивает высокий пусковой момент. При этом момент инерции низкий. Идеально соответствует требованиям к электропитанию.
10. Запись рабочих данных, самодиагностика неисправностей, удобное устранение неполадок
Интеллектуальный регулирующий электропривод имеет функцию записи данных. Функцию самодиагностики неисправностей тоже есть. Запись данных — количество срабатываний фиксирует. Время работы и частоту операций фиксирует. Частоту неисправностей возникновения записывает. При неполадке привод определяет отказа характер. Отображает на ЖК-дисплее автоматически. Это упрощает диагностику неисправностей. Устранение поломок становится значительно проще.
Модель продукта: Интеллектуальный регулирующий электропривод серии BD250-C6 (трехфазный)
Для модели соз знаком **,передаточное отношение маховика 20:1; Для модели со знаком ***, передаточное отношение маховика 40:1
Технические характеристики
Связанный продукт: Электропривод четвертьоборотный клапана BJ90-Q1 базовой серии
BJ90-Q1 — поворотный электропривод для средних и малых клапанов-маселек. Он управляет шаровыми клапанами и другими устройствами с 90° поворотом. Это универсальный выбор для различных сценариев регулирования потока. Надёжный поворотный привод обеспечивает стабильную работу в широком диапазоне систем управления. Он гарантирует точную и последовательную работу в разных промышленных условиях.
Привод хорошо адаптируется к различным рабочим средам. Прочная конструкция легко справляется с изменяющимися условиями. Интегрированный дизайн передачи минимизирует общий размер привода. Он имеет компактный внешний вид, идеально вписывающийся в любое установочное пространство.
Привод оснащён ручным управлением для безопасности и надёжности. Он обеспечивает автоматическое переключение ручной/электрической работы без внешней ручки. Это упрощает эксплуатацию и снижает возможные человеческие ошибки. Отличный класс защиты соответствует различным требованиям проектирования. Он обеспечивает долговечность даже в суровых условиях. Дополнительно предлагаются опциональные конфигурации: интегральные коммутационные и регулирующие варианты. Это позволяет адаптировать привод к конкретным потребностям приложения.
