Описание

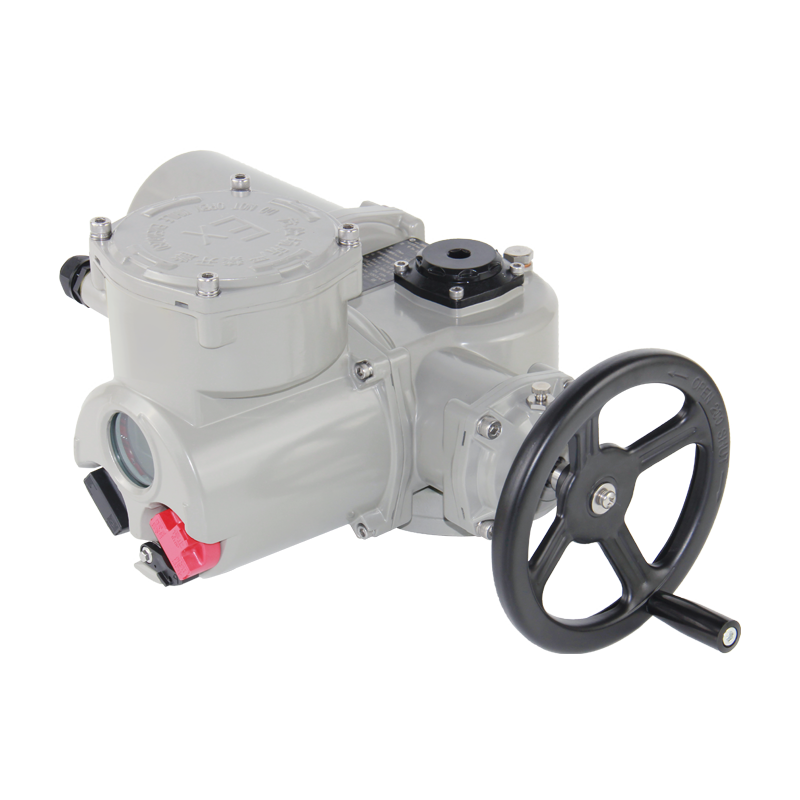

Интеллектуальный привод клапана серии BDBDM200-C6 описание

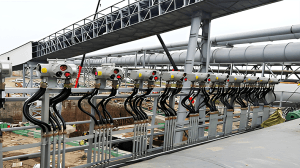

Умный привод клапана электропривод является ключевым оборудованием для реального контроля процессов в производстве. Его точечная LCD-дисплей показывает момент кручения, положение клапана, настройки пределов и сигналы тревоги. Экран отображает данные на китайском, английском и русском языках в числовом и графическом форматах. Привод имеет умный дизайн и прочный конструкционный монтаж, идеально подходит для выполнения многооборотных и переменногутовых операций. Диапазон моментов кручения составляет от 50 Н·м до 3500 Н·м; дополнительные редукторы увеличивают максимальный момент до 300 000 Н·м. Он широко используется в таких отраслях, как электростанции, нефтеперерабатывающие заводы, химические фабрики, судостроение, пищевая промышленность, бумагоделение, строительные площадки и сточки водоочистки.

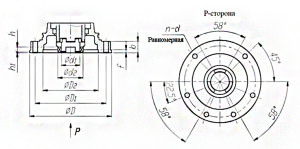

Интеллектуальный привод клапана электропривод имеет фланец, соответствующий стандартам ISO 5210:2001 (аналогичен ГОСТ Р 52721-2007, ранее GB/T 12222-2005). Заказчикам доступна опция изготовления специальных фланцев под индивидуальные требования. Устройство обеспечивает простое и надежное соединение с клапанами различных типов, не требует доработок для совместимости. Прочный корпус позволяет эксплуатировать его в условиях наружного размещения. Монтаж выполняется операторами в кратчайшие сроки с использованием стандартного инструментария. Техническое обслуживание не требует значительных временных и материальных затрат, конструкция предотвращает распространенные неисправности. Срок службы компонентов составляет несколько лет без необходимости замены.
Характеристики
1. Дисплей привода
Интеллектуальный привод клапана имеет ЖК-дисплей высокого разрешения. Он показывает степень открытия клапана в реальном времени. Крупные цифры, точность до 1%. Меню интерфейса на китайском, английском, русском. Дисплей мгновенно показывает аварийные сигналы. Также отображает текущий статус работы. Яркие светодиоды показывают предельные положения. Красный — полное закрытие клапана. Зеленый — полное открытие клапана. Мигающий красный — процесс закрытия. Мигающий зеленый — процесс открытия.
2. Ненавязчивый дизайн электрического привода
Интеллектуальный привод клапана использует ненавязчивую конструкцию. Он работает в полевых условиях. Ручка управления взаимодействует с магнитным элементом. И с датчиком Холла внутри корпуса. Сквозной вал не требуется. Вы задаёте параметры через «рабочую ручку». Или через «инфракрасный пульт» проверяете систему. Не нужно открывать электрический кожух. Это предотвращает попадание вредных веществ. Включая пыль и влагу внутрь привода. Это значительно повышает надёжность управления.
3. Лёгкий корпус с двойным уплотнением и двухуровневой защитой
Корпус изготовлен из алюминиевого сплава. Он обеспечивает лёгкость и привлекательный вид. Все соединения имеют уплотнительные кольца для статики. Маслостойкие сальники для динамических узлов. Защита соответствует уровню IP67. Можно погружать на 1 метр 30 минут. Соответствует стандарту GB4208-2008. Электрическая камера имеет двойное уплотнение. При снятии крышки сохраняется герметичность. Даже при подключении проводов в полях. Защищает компоненты от пыли и влаги. И от других вредных воздействий.
4. Механические передающие узлы используют высокотехнологичную смазку, не требующую обслуживания и дополнительного пополнения смазочного материала
Интеллектуальный привод клапана имеет высокотехнологичную смазку. Смазка смазывает внутренние передаточные механизмы постоянно. Поддерживает работу при длительной эксплуатации. Это снижает механический износ сильно. Увеличивает срок службы привода значительно.
5. Многорежимное управление электроприводом
Локальный контроль/удаленный включение-выключение/удаленный аналоговый контроль/контроль электростатического разряда/двухпроводной контроль/интермитентный контроль работы.
6. Идеальная защитная функция электропривода
Ограничительная защита/защита от крутящего момента/защита мотора от перегрузки тока/автоматическая регулировка фазовой последовательности/защита от мгновенного разворота/защита от обрыва фаз электроснабжения/защита от застрева клапана/тепловая защита мотора/электрическая изоляционная защита.
7. Измерение положения клапана
Интеллектуальный привод клапана имеет датчик BM16. Датчик BM16 — запатентованный, с абсолютной кодировкой. Разработан по собственной технике, есть ИПР. Датчик использует бесконтактный метод измерения. Не нуждается в батарее для сохранения положения. После отключения питания сохраняет положение клапана. Положение клапана всегда точное. Обеспечивает высокую надежность и длительный срок службы.
8. Непрерывное измерение крутящего момента
Интеллектуальный привод клапана измеряет крутящий момент непрерывно. В реальном времени показывает на дисплее. Пользователь задает защиту по моменту (30–100%) через меню. Это эффективно защищает арматуру от перегрузок.
9. Особенности двигателя
Двигатель с полностью закрытым корпусом, ротор короткозамкнутый. Однофазный или трёхфазный тип двигателя. Обеспечивает высокий пусковой момент. Момент инерции остаётся низким. Идеально подходит под электропитательные требования.
10. Запись рабочих данных, самодиагностика неисправностей, удобное устранение неполадок
Интеллектуальный привод клапана имеет функцию записи данных. Также оснащен функцией самодиагностики неисправностей. Запись данных фиксирует количество срабатываний. Фиксирует время работы и частоту операций. Также записывает частоту возникновения неисправностей. При неполадке привод определяет характер отказа. Автоматически отображает отказ на ЖК-дисплее. Это упрощает диагностику и устранение неисправностей. Значительно сокращает время на ремонт.

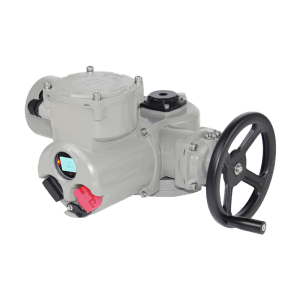

Модель продукта: Интеллектуальный электропривод клапана серии BD200-C6 (трехфазный)
Для модели соз знаком **,передаточное отношение маховика 20:1; Для модели со знаком ***,передаточное отношение маховика 40:1
Технические характеристики

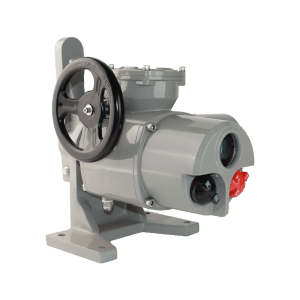

Связанный продукт: Электропривод четвертьоборотный клапана BJ90-Q1 базовой серии
BJ90-Q1 — поворотный электропривод для средних и малых клапанов-маселек. Он управляет шаровыми клапанами и другими устройствами с 90° поворотом. Это универсальный выбор для различных сценариев регулирования потока. Надёжный поворотный привод обеспечивает стабильную работу в широком диапазоне систем управления. Он гарантирует точную и последовательную работу в разных промышленных условиях.
Привод хорошо адаптируется к различным рабочим средам. Прочная конструкция легко справляется с изменяющимися условиями. Интегрированный дизайн передачи минимизирует общий размер привода. Он имеет компактный внешний вид, идеально вписывающийся в любое установочное пространство.
Привод оснащён ручным управлением для безопасности и надёжности. Он обеспечивает автоматическое переключение ручной/электрической работы без внешней ручки. Это упрощает эксплуатацию и снижает возможные человеческие ошибки. Отличный класс защиты соответствует различным требованиям проектирования. Он обеспечивает долговечность даже в суровых условиях. Дополнительно предлагаются опциональные конфигурации: интегральные коммутационные и регулирующие варианты. Это позволяет адаптировать привод к конкретным потребностям приложения.
