Описание

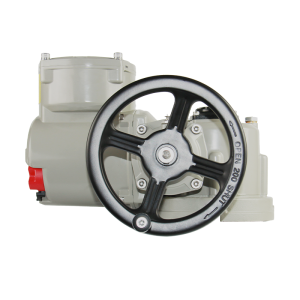

Умный электрический привод серии BDBDM100-C6 описание
Электрический умный привод — ключ к контролю производства. LCD-дисплей показывает момент, положение, пределы, сигналы. Экран использует китайский, английский, русский языки. Данные в числовом и графическом форматах. Привод имеет умный дизайн и прочный монтаж. Он идеально выполняет многооборотные операции. Также выполняет переменногутовые работы. Момент кручения — 50 до 3500 Н·м. Дополнительные редукторы увеличивают момент до 300 000 Н·м. Он используется в электростанциях, нефтепереработках, химических фабриках. Используется в судостроении, пищевой, бумажной промышленности, строительстве, водоочистке.
Фланец привода соответствует ISO 5210:2001. Совпадает с ГОСТ Р 52721-2007, ранее GB/T 12222-2005. Заказчикам доступны специальные фланцы по запросу. Привод соединяет с клапанами просто и надежно. Не нужно доработок для совместимости. Прочный корпус позволяет эксплуатировать на открытом воздухе. Монтаж выполняется быстро с стандартным инструментом. Техническое обслуживание не требует больших затрат. Конструкция защищает от распространенных поломок. Компоненты служат несколько лет без замены.
Характеристики
1. Дисплей привода
Умный электрический привод имеет ЖК-дисплей высокого разрешения. Он показывает степень открытия клапана в реальном времени. Крупные цифры, точность до 1%. Меню интерфейса на китайском, английском, русском. Дисплей мгновенно показывает аварийные сигналы. Также отображает текущий статус работы. Яркие светодиоды показывают предельные положения. Красный — полное закрытие клапана. Зеленый — полное открытие клапана. Мигающий красный — процесс закрытия. Мигающий зеленый — процесс открытия.
2. Ненавязчивый дизайн электрического привода
Умный электрический привод использует ненавязчивую конструкцию. Он работает в полевых условиях. Ручка управления взаимодействует с магнитным элементом. Датчиком Холла внутри корпуса тоже. Сквозной вал не нужен. Вы задаёте рабочие параметры через ручку. Или инфракрасный пульт проверяет состояние системы. Не нужно открывать электрический кожух. Это предотвращает попадание вредных веществ. Пыль, влага не попадают внутрь привода. Это повышает надёжность электронной части.
3. Лёгкий корпус с двойным уплотнением и двухуровневой защитой
Корпус из алюминиевого сплава — лёгкий и привлекательный. Все соединения имеют уплотнительные кольца для статики. Маслостойкие сальники для динамических узлов. Защита IP67. Можно погрузить на 1 метр 30 минут. Соответствует GB4208-2008. Электрическая соединительная камера — двойное уплотнение. При снятии крышки сохраняется герметичность. При подключении проводов в полях тоже. Защищает компоненты от пыли и влаги. И других вредных воздействий.
4. Механические передающие узлы используют высокотехнологичную смазку, не требующую обслуживания и дополнительного пополнения смазочного материала
Умный электрический привод использует высокотехнологичную специализированную смазку. Смазка обеспечивает постоянную смазку внутренних механизмов. Эффективна при длительной эксплуатации привода. Это снижает механический износ эффективно. Значительно увеличивает срок службы всего устройства.
5. Многорежимное управление электроприводом
Локальный контроль/удаленный включение-выключение/удаленный аналоговый контроль/контроль электростатического разряда/двухпроводной контроль/интермитентный контроль работы.
6. Идеальная защитная функция электропривода
Ограничительная защита/защита от крутящего момента/защита мотора от перегрузки тока/автоматическая регулировка фазовой последовательности/защита от мгновенного разворота/защита от обрыва фаз электроснабжения/защита от застрева клапана/тепловая защита мотора/электрическая изоляционная защита.
7. Измерение положения клапана
Умный электрический привод оснащен датчиком BM16. Датчик BM16 запатентован, абсолютная многооборотная кодировка. Разработан по собственной технике, ИПР независимы. Датчик — бесконтактное измерение. Не нуждается в батарее для сохранения положения. Отключение питания — положение клапана сохраняется. Положение клапана всегда точное. Обеспечивает высокую надежность и длительный срок службы.
8. Непрерывное измерение крутящего момента
Умный электрический привод измеряет крутящий момент непрерывно. В реальном времени показывает на дисплее. Пользователь задает защиту по моменту (30–100%) через меню. Это эффективно защищает арматуру от перегрузок.
9. Особенности двигателя
Двигатель полностью закрытый, ротор короткозамкнутый. Однофазный или трёхфазный вариант выбирается. Даёт высокий пусковой момент при работе. Момент инерции при этом остаётся низким. Полностью соответствует требованиям к электропитанию.
10. Запись рабочих данных, самодиагностика неисправностей, удобное устранение неполадок
Умный электрический привод — запись данных и самодиагностика. Функция записи фиксирует количество срабатываний. Фиксирует время работы и частоту операций. Записывает частоту возникновения неисправностей. При неполадке привод определяет отказа характер. Автоматически отображает на ЖК-дисплее. Упрощает диагностику неисправностей сильно. Устранение поломок становится удобнее. Значительно сокращает трудозатраты на ремонт.
Модель продукта: Умный электрический привод серии BD100-C8 описание (однофазный)
Модель продукта: Умный электрический привод серии BD100-C8 описание (трехфазный)
Технические характеристики
Связанный продукт: Электрический шкаф управления приводами серии B-F
Электрический шкаф управления приводами серии B-F используется в качестве ключевого устройства управления. Он применяется для управления электроприводами в технологических процессах. Компоненты управления интегрируются в автономный блок. При этом блок располагается отдельно от привода. Таким образом, обеспечивается надежная работа в сложных условиях. Сигналы управления передаются по кабелям на большие расстояния. При этом сохраняются оперативное управление и обратная связь.
Шкаф управления серии B-F сконструирован по передовым технологиям. Кроме того, он обладает надежной конструкцией. Он может комбинироваться с разными электроприводами серии B. В результате формируются раздельные системы приводов. Все функции многооборотных и неполнооборотных приводов поддерживаются. Более того, работа обеспечивается в сложных условиях. Такие условия включают высокие и низкие температуры. Также учитывается сильная вибрация. Шкаф совмещается с раздельными приводами серий BD-IIC и BD-C8. Кроме того, поддерживаются серии BJ-IIC. Следовательно, применение находится во многих отраслях.
