Клапанный взрывозащищенный привод серии ZB60 описание

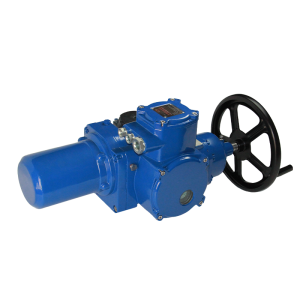

Клапанный взрывозащищенный привод серии ZB60 — это взрывозащищенный привод для клапанов. Наша компания разработала его для сред I класса. Привод эффективно управляет линейными клапанами. Например, он работает с задвижками и вентилями. А также с мембранными и шлюзовыми клапанами. Кроме того, он обеспечивает надежное открытие и закрытие. И также выполняет точное регулирование потока. Продукт строго соответствует стандартам GB/T 3836.1-2021 и GB/T 3836.2-2021. При этом его технические показатели полностью отвечают GB/T 24923-2010. Следовательно, привод имеет надежную взрывозащиту. И также демонстрирует стабильную работу.
Прочная взрывонепроницаемая конструкция корпуса подавляет внутренние искры. Поэтому устройство предотвращает воспламенение окружающей среды. Таким образом, оно обеспечивает безопасность в опасных зонах. Благодаря этим преимуществам серию широко применяют в трубопроводах. Например, в нефтяной и химической отраслях. А также в энергетике и горнодобывающей промышленности. Привод автоматизирует управление клапанами. И также подходит для особых условий. Например, для легковоспламеняющихся сред. Следовательно, это ключевое устройство для автоматизации и безопасности.
Каково основное применение серии ZB60?
Клапанный взрывозащищенный привод серии ZB60 создан для взрывоопасных сред I категории. Он управляет линейными клапанами: задвижками, вентилями и мембранными клапанами. А также работает с шлюзовыми затворами. Устройство обеспечивает надёжное открытие и закрытие. Кроме того, оно выполняет регулирование в трубопроводах. Привод применяют в нефтяной и химической отраслях. А также в энергетике, так как он гарантирует безопасную автоматизацию.
Определение рабочих условий
a) Атмосферное давление: от 86 кПа до 110 кПа;
b) Температура окружающей среды: от -20℃ до +40℃;
c) Средняя относительная влажность воздуха: не более 95% при +25℃;
d) Безопасная среда: отсутствие взрывчатых газов, а также вертикально капающей или разбрызгиваемой воды;
e) Физическая среда: отсутствие сильной вибрации и ударов;
f) Химическая среда: отсутствие коррозионных газов, повреждающих металлы и изоляцию.
Определение технических параметров
a) Рабочее напряжение: 660 В перем. тока или 380 В перем. тока;
b) Рабочая частота: 50 Гц;
c) Режим работы: кратковременный, длительностью 15 минут;
d) Способ монтажа: вертикальный или горизонтальный.
Устройство для измерения крутящего момента
Устройство для измерения крутящего момента
Клапанный взрывозащищенный привод серии ZB60 работает по принципу осевого движения червяка, и внутренний червяк взаимодействует с валом обратной связи момента. Он также сотрудничает с кулачком и микропереключателем, а это обеспечивает полную защиту от перегрузки по моменту. При работе клапана растущий выходной момент создает осевое усилие, и это усилие движет червяком по оси всего электропривода. Данное движение вращает вал обратной связи момента, так как оно использует надежную передачу тангенциальной силы. Затем вал запускает кулачок плавно, чтобы продолжить важную цепочку действий дальше.
Когда выходной момент превышает 2000Н·м электропривода ZB30 полностью, вращающийся кулачок касается микропереключателя напрямую, и это мгновенно отключает питание мотора всей системы. Одновременно он передает четкий сигнал о перегрузке по моменту, а система останавливает работу клапана очень эффективно. Это предотвращает серьезное повреждение клапана или электропривода, потому что такая остановка происходит всегда своевременно без задержек.
Механизм регулирования хода
Клапанный взрывозащищенный привод серии ZB60 — счетчик, и он состоит из десятичной шестеренчатой группы полностью. Он включает толкатель, кулачок и микропереключатель важных, а его тяговая сила берется из малой шестерни (Z=8) в коробке редуктора всей системы. При использовании регулируют счетчик тщательно по положению открытия клапана, или же регулируют точно по положению закрытия клапана нужного. Когда счетчик вращается с выходным валом в заданное положение точно, он сразу вращает кулачок на 90 градусов быстро. Кулачок заставляет микропереключатель работать активно, и это отключает питание всей системы вовремя. Оно также останавливает мотор надежно, так что реализуют контроль хода электропривода эффективно.
Для клапанов с большим числом оборотов регулируют кулачок на 180 градусов точно, или регулируют на 270 градусов тщательно перед запуском микропереключателя нужного. Механизм может иметь до четырех пар микропереключателей разных, причем четыре — для направления открытия клапана важного. Также четыре — для направления закрытия клапана нужного, и каждый имеет нормально открытые контакты надежные. Он еще имеет закрытые контакты устойчивые, а они подключаются к зажимам электропривода всей системы. Это удовлетворяет нужды различных управляющих цепей разных, так как функционал гибок и удобный в использовании.
Регулируемый на месте указатель положения
Клапанный взрывозащищенный привод серии ZB60 имеет показатель открытия, регулируемый на месте, и он состоит из редуктора целого устройства. Он также включает регулировочную шестерню и шкалу открытия нужную, а кроме того содержит кулачок важный для работы. Он имеет микропереключатель и потенциометр необходимые, при наладке техники регулируют шестеренчатую группу тщательно. Затем согласовывают символ “закрыть” с указателем точно, и вращают потенциометр до нуля полностью. Потом персонал сочетает шестерни потенциометра и вала плотно, и затягивают регулировочный винт надежно.
При открытии клапана до цели заданной оператор вращает шкалу медленно, и выравнивает символ “открыть” с указателем точно. Подвижная пластина потенциометра синхронизируется с шкалой идеально, и передает удаленные сигналы положения четко. Пользователи могут установить промежуточный переключатель удобный, а внутренний микропереключатель и кулачок работают вместе гармонично. При работе вращающийся кулачок запускает микропереключатель быстро, и дает обратную связь о статусе в реальном времени своевременно.
Протокол настройки
Перед механическими регулировками установите потенциометр обратной связи в нейтральное положение. Проверьте последовательность управления после установки.
1. Настройка хода
(1) Вручную достигните полного закрытия.
(2) Отключите контроллер хода.
(3) Настройте кулачок закрытия до срабатывания датчика.
(4) Снова подключите и проверьте рабочим циклом.
(5) Вручную откройте полностью, затем настройте кулачок открытия. Проведите циклическую проверку. Лимит открытия часто устанавливают на ~90% хода.
2. Синхронизация указателя
(1) Выполните после механической настройки.
(2) Установите клапан в закрытое положение.
(3) Согласуйте передачу указателя с характеристиками клапана. Выровняйте закрытую метку. Обнулите потенциометр и зафиксируйте его привод. Затем установите клапан в открытое положение и выровняйте открытую метку.
Связанный продукт: Взрывозащищенный электропривод клапана серии QBY
Взрывозащищенный электропривод клапана серии QBY — разработан для безопасности горной промышленности! Он имеет сертификацию на взрывозащиту группы I, сочетает технологию интриnsicальной безопасности с усиленной взрывозащищенной конструкцией. Это обеспечивает безопасную и стабильную работу в средах с горючими/взрывоопасными газами. Электропривод обеспечивает точное управление клапаном, имеет высокий класс защиты и превосходную устойчивость к помехам. Он легко справляется с экстремальными рабочими условиями. Умнее и более надежная система управления клапанами для опасных зон — надежно защищает работы горнодобывающих предприятий!
