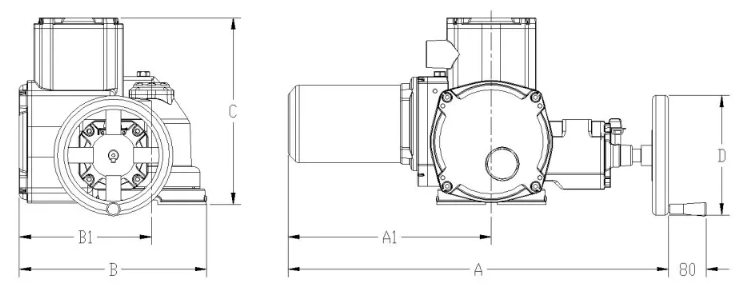

Электроклапанный взрывозащищенный привод серии ZB200

Описание

Электроклапанный взрывозащищенный привод серии ZB200 описание

Электроклапанный взрывозащищенный привод серии ZB200 — это взрывозащищенный привод для клапанов разных типов, и наша компания разработала его специально для сред I класса опасности. Привод эффективно управляет линейными клапанами всеми, например он работает с задвижками и вентилями нужными, а также с мембранными и шлюзовыми клапанами важными. Кроме того, он обеспечивает надежное открытие и закрытие клапанов всегда, и также выполняет точное регулирование потока жидкостей или газов. Продукт строго соответствует стандартам GB/T 3836.1-2021 и GB/T 3836.2-2021 полностью, при этом его технические показатели полностью отвечают требованиям GB/T 24923-2010 всем. Следовательно, привод имеет надежную взрывозащиту высокого уровня, и также демонстрирует стабильную работу в любых условиях.​

Прочная взрывонепроницаемая конструкция корпуса подавляет внутренние электрические искры эффективно, поэтому устройство предотвращает воспламенение окружающей взрывоопасной среды точно. Таким образом, оно обеспечивает безопасность максимальную в опасных зонах промышленных объектов, благодаря этим преимуществам серию широко применяют в трубопроводах различных систем. Например, в нефтяной и химической отраслях промышленности, а также в энергетике и горнодобывающей промышленности важных. Привод автоматизирует управление клапанами полностью и быстро, и также подходит для особых рабочих условий сложных. Например, для легковоспламеняющихся сред промышленных, следовательно, это ключевое устройство для автоматизации производств и безопасности рабочих процессов.

Каким взрывозащитным стандартам соответствуют приводы ZB45?

Электроклапанный взрывозащищенный привод серии ZB200 строго соответствуют стандартам GB/T 3836.1-2021 и GB/T 3836.2-2021. Они также отвечают техническим требованиям GB/T 24923-2010. Устройства имеют маркировку взрывозащиты “Ex d I Mb”. Эта сертификация гарантирует изоляцию внутренних искр. Таким образом, приводы предотвращают воспламенение внешней среды. Следовательно, они обеспечивают безопасность в шахтах и на промышленных объектах.

Определение рабочих условий

a) Атмосферное давление: от 86 кПа до 110 кПа;

b) Температура окружающей среды: от -20℃ до +40℃;

c) Средняя относительная влажность воздуха: не более 95% при +25℃;

d) Безопасная среда: отсутствие взрывчатых газов, а также вертикально капающей или разбрызгиваемой воды;

e) Физическая среда: отсутствие сильной вибрации и ударов;

f) Химическая среда: отсутствие коррозионных газов, повреждающих металлы и изоляцию.

Определение технических параметров

a) Рабочее напряжение: 660 В перем. тока или 380 В перем. тока;

b) Рабочая частота: 50 Гц;

c) Режим работы: кратковременный, длительностью 15 минут;

d) Способ монтажа: вертикальный или горизонтальный.

Устройство для измерения крутящего момента

Электроклапанный взрывозащищенный привод серии ZB200 использует осевое движение червяка. При этом внутренний червяк взаимодействует с валом обратной связи. Затем он совместно работает с кулачком и микровыключателем. Таким образом, система обеспечивает полную защиту от перегрузки. Во время работы клапана растёт выходной момент. Это создаёт осевое усилие, и затем червяк перемещается. Далее движение передаёт тангенциальное усилие на вал. После этого вал активирует кулачок для продолжения цикла.

Когда момент превышает 2000 Н·м, кулачок касается микровыключателя. Поэтому питание мотора мгновенно отключается. Одновременно передаётся сигнал перегрузки, и система останавливает клапан. Благодаря этому предотвращается повреждение оборудования, так как остановка происходит своевременно.

Электроклапанный взрывозащищенный привод механизм регулирования хода

Электроклапанный взрывозащищенный привод серии ZB200 работает по принципу осевого движения червяка, внутренний червяк взаимодействует с валом обратной связи момента плотно. Он также сотрудничает с кулачком и микропереключателем нужными, а это обеспечивает полную защиту от перегрузки по моменту надежно. При работе клапана растущий выходной момент создает осевое усилие сильное, это усилие движет червяком по оси электропривода плавно. Данное движение вращает вал обратной связи момента точно, так оно использует надежную передачу тангенциальной силы эффективно. Затем вал запускает кулачок плавно и мягко, чтобы продолжить важную цепочку действий без сбоев.

Когда выходной момент превышает 2000Н·м электропривода ZB30 полностью, вращающийся кулачок касается микропереключателя напрямую быстро. И это мгновенно отключает питание мотора всей системы сразу, одновременно передает четкий сигнал о перегрузке по моменту ясно. А система останавливает работу клапана очень эффективно и точно, это предотвращает серьезное повреждение клапана или электропривода полностью. Потому что такая остановка происходит всегда своевременно без каких-либо задержек совершенно.

Регулируемый на месте указатель положения

Электроклапанный взрывозащищенный привод серии ZB200 имеет регулируемый на месте указатель открытия. Он состоит из редуктора, а также включает регулировочную шестерню. Кроме того, содержит шкалу открытия и кулачок. Конструкция имеет микровыключатель и потенциометр, поэтому при наладке регулируют шестерёнчатую группу. Затем совмещают символ “Закрыто” с указателем, и вращают потенциометр до нуля. После этого соединяют шестерни потенциометра с валом, и затягивают регулировочный винт.

При открытии клапана оператор вращает шкалу, и совмещает символ “Открыто” с указателем. Затем подвижная пластина синхронизируется со шкалой, и передаёт дистанционные сигналы. Пользователи могут установить промежуточный переключатель, а внутренний микровыключатель работает с кулачком. Во время работы вращающийся кулачок нажимает микровыключатель, и обеспечивает обратную связь. Таким образом, система постоянно отслеживает состояние.

Электроклапанный взрывозащищенный привод протокол настройки

Перед механическими регулировками установите потенциометр обратной связи в нейтральное положение. Проверьте последовательность управления после установки.

1. Настройка хода

(1) Вручную достигните полного закрытия.
(2) Отключите контроллер хода.
(3) Настройте кулачок закрытия до срабатывания датчика.
(4) Снова подключите и проверьте рабочим циклом.
(5) Вручную откройте полностью, затем настройте кулачок открытия. Проведите циклическую проверку. Лимит открытия часто устанавливают на ~90% хода.

2. Синхронизация указателя

(1) Выполните после механической настройки.
(2) Установите клапан в закрытое положение.
(3) Согласуйте передачу указателя с характеристиками клапана. Выровняйте закрытую метку. Обнулите потенциометр и зафиксируйте его привод. Затем установите клапан в открытое положение и выровняйте открытую метку.

Различия между приводами клапанов ZB30 и взрывозащищенными электроприводами ZJY

Взрывозащищенный клапанный электропривод серии ZB30 предназначены для базового управления задвижками и вентилями. Они оснащены механическими концевыми выключателями. Также предусмотрено ручно-электрическое переключение. Приводы подходят для нешахтных опасных зон. Их система управления относительно проста. Используются стандартные клеммы для подключения.

Взрывозащищенные приводы ZJY представляют собой сложные устройства. Они сочетают взрывозащищенный и искробезопасный уровень защиты. Модели имеют электронную систему управления с ЖК-дисплеем. Также поддерживают программируемые настройки и диагностику. Доступны ручной, дистанционный и аналоговый режимы. Приводы используют абсолютный энкодер для точной обратной связи. Они программируются по моменту, пределам и аварийным действиям. Это решение для комплексной автоматизации технологических процессов.
